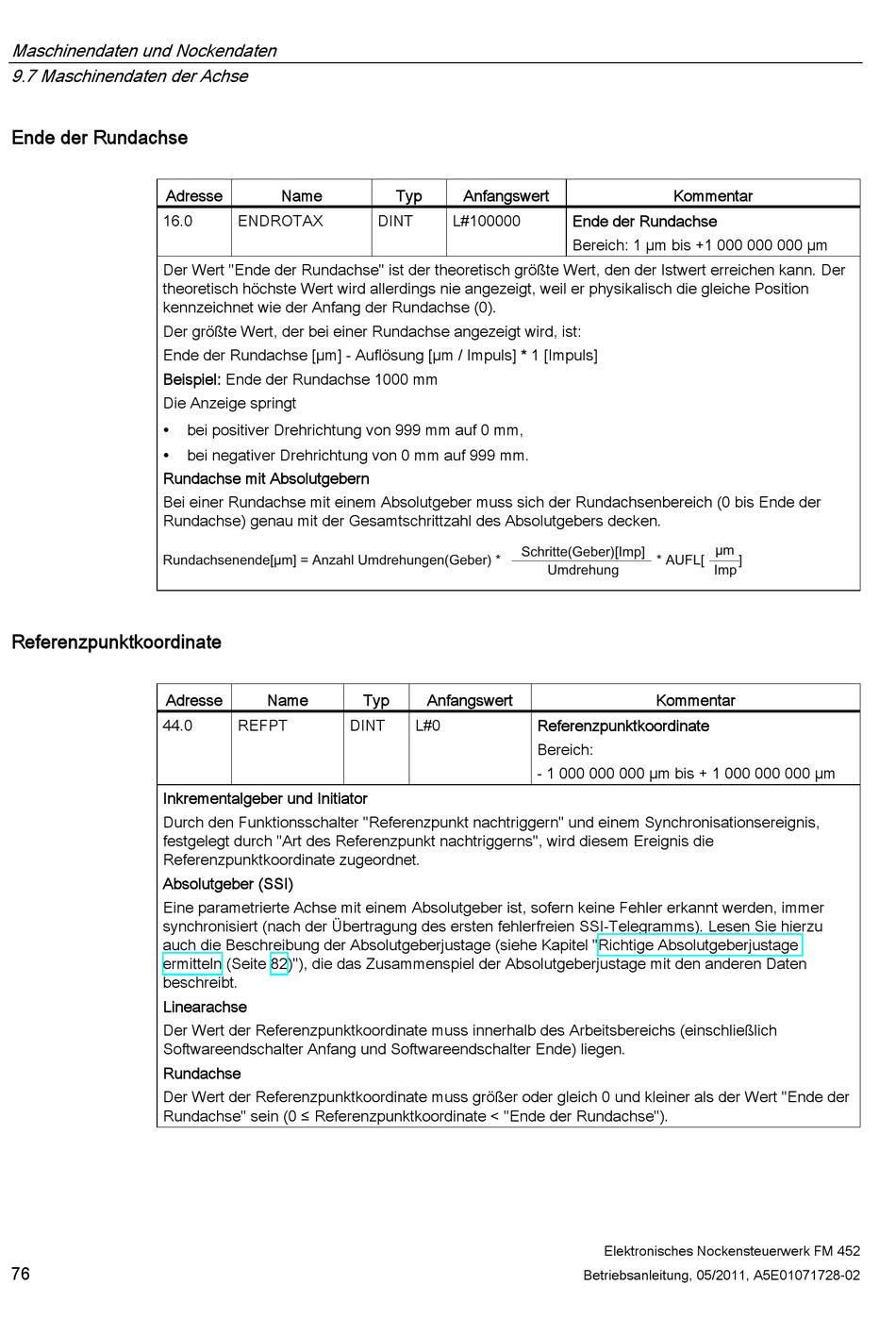

Maschinendaten und Nockendaten
9.7 Maschinendaten der Achse

Ende der Rundachse

Adresse
16.0
Der Wert "Ende der Rundachse" ist der theoretisch größte Wert, den der Istwert erreichen kann. Der
theoretisch höchste Wert wird allerdings nie angezeigt, weil er physikalisch die gleiche Position
kennzeichnet wie der Anfang der Rundachse (0).
Der größte Wert, der bei einer Rundachse angezeigt wird, ist:
Ende der Rundachse [µm] - Auflösung [µm / Impuls] * 1 [Impuls]
Beispiel: Ende der Rundachse 1000 mm
Die Anzeige springt


Rundachse mit Absolutgebern
Bei einer Rundachse mit einem Absolutgeber muss sich der Rundachsenbereich (0 bis Ende der
Rundachse) genau mit der Gesamtschrittzahl des Absolutgebers decken.
Referenzpunktkoordinate
Adresse
44.0
Inkrementalgeber und Initiator
Durch den Funktionsschalter "Referenzpunkt nachtriggern" und einem Synchronisationsereignis,
festgelegt durch "Art des Referenzpunkt nachtriggerns", wird diesem Ereignis die
Referenzpunktkoordinate zugeordnet.
Absolutgeber (SSI)
Eine parametrierte Achse mit einem Absolutgeber ist, sofern keine Fehler erkannt werden, immer
synchronisiert (nach der Übertragung des ersten fehlerfreien SSI-Telegramms). Lesen Sie hierzu
auch die Beschreibung der Absolutgeberjustage (siehe Kapitel "Richtige Absolutgeberjustage
ermitteln (Seite 82)"), die das Zusammenspiel der Absolutgeberjustage mit den anderen Daten
beschreibt.
Linearachse
Der Wert der Referenzpunktkoordinate muss innerhalb des Arbeitsbereichs (einschließlich
Softwareendschalter Anfang und Softwareendschalter Ende) liegen.
Rundachse
Der Wert der Referenzpunktkoordinate muss größer oder gleich 0 und kleiner als der Wert "Ende der
Rundachse" sein (0 ≤ Referenzpunktkoordinate < "Ende der Rundachse").
76
Name
ENDROTAX
bei positiver Drehrichtung von 999 mm auf 0 mm,
bei negativer Drehrichtung von 0 mm auf 999 mm.
Name
REFPT DINT
Typ Anfangswert
DINT L#100000
Typ Anfangswert
L#0
Kommentar
Ende der Rundachse
Bereich: 1 µm bis +1 000 000 000 µm
Kommentar
Referenzpunktkoordinate
Bereich:
- 1 000 000 000 µm bis + 1 000 000 000 µm
Elektronisches Nockensteuerwerk FM 452
Betriebsanleitung, 05/2011, A5E01071728-02
