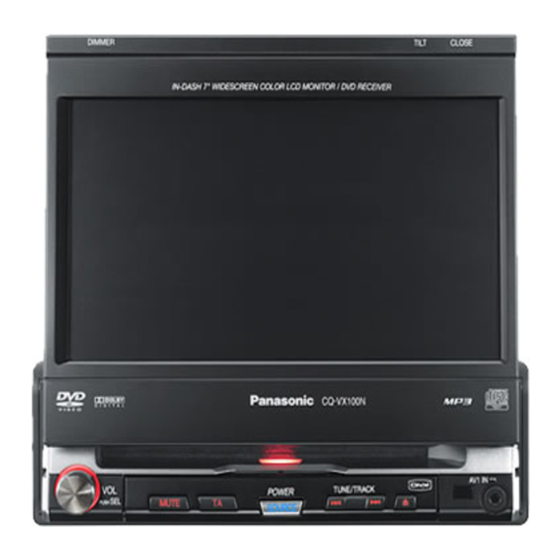

Panasonic CQ-VX100N Einbauanleitung

CQ-VX100N
Model:
¡Please read these instructions carefully before using this product and keep this manual for future reference.
¡Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung dieses Produktes aufmerksam durch und bewahren Sie sie danach für spätere Nachschlagzwecke sorgfältig
auf.
¡Prière de lire ces instructions attentivement avant d'utiliser le produit et garder ce manuel pour l'utilisation ultérieure.
¡Leest u deze instructie alstublieft zorgvuldig door voor u dit product in gebruik neemt en bewaar deze handleiding voor later gebruik.
¡Si prega di leggere attentamente queste istruzioni prima di usare questo prodotto e di conservare questo manuale per usi futuri.
¡Lea con atención estas instrucciones antes de utilizar el producto y guarde este manual para poderlo consultar en el futuro.
Wiring/Verdrahtung/Câblage/Bedrading/Cablaggio/Conexiones eléctricas
System-up Connector/System-Upgrade-Stecker/
Connecteur de mise à niveau de système/
Systeemuitbreidingsaansluiting/
Connettore di potenziamento del sistema/
Conector de mejora del sistema
SIDE BRAKE
(Bright green) (Leuchtend grün) (Vert clair)
(Lichtgroen) (Verde chiaro) (Verde claro)
(Brown/black stripe) (Braun mit schwarzem Streifen) (Brun à rayures noires)
(Bruin met zwarte streep) (Marrone con riga nera) (Marrón con franja negra)
(Blue/white stripe) (Blau mit weißem Streifen) (Bleu à rayures blanches)
(Blauw met witte streep) (Blu con riga bianca) (Azul con franja blanca)
(Violet/white stripe) (Violett mit weißem Streifen)
(Violet à rayures blanches) (Paars met witte streep)
(Viola con riga bianca) (Violeta con franja blanca)
B5
ACC
B6
B7
BATTERY 15A
B4
B3
B2
B1
Speakers Lautsprecher
B8 : Rear Left – B8 : Hinten Links –
(Green/black stripe) (Grün mit schwarzem Streifen)
B7 : Rear Left + (Green) B7 : Hinten Links + (Grün)
B6 : Front Left – B6 : Vorne Links –
(White/black stripe) (Weiß mit schwarzem Streifen)
B5 : Front Left + (White) B5 : Vorne Links + (Weiß)
B4 : Front Right – B4 : Vorne Rechts –
(Gray/black stripe) (Grau mit schwarzem Streifen)
B3 : Front Right + (Gray) B3 : Vorne Rechts + (Grau)
B2 : Rear Right – B2 : Hinten Rechts –
(Violet/black stripe) (Violett mit schwarzem Streifen)
B1 : Rear Right + (Violet) B1 : Hinten Rechts + (Violett)
1 Side Brake (Parking Brake) Connection Lead
2 External Remote Control Lead
1
3 External Amplifier Control Power Lead
4 Reverse Lead
1 Verbindungskabel für Feststellbremse (Handbremse)
2
2 Leitungsdraht für externe Fernbedienung
3 Stromsteuerkabel des externen Verstärkers
4 Rückwärtsgangkabel
3
1 Fil de connexion de frein à main (frein de stationnement)
2 Fil de la télécommande extérieure
3 Fil d'alimentation pour commande d'amplificateur
extérieur
4
4 Fil de marche arrière
1 Handremdraad
2 Externe afstandsbedieningsdraad
3 Externe versterker stroomstuurdraad
4 Achteruit-draad
1 Cavo di collegamento del freno a mano (freno di stazionamento)
2 Cavo di telecomando esterno
3 Cavo alimentazione controllo amplificatore esterno
4 Cavo di retromarcia
A4
1 Cable de conexión del freno de mando (freno de estacionamiento)
A5
2 Cable de control remoto externo
A8
3 Cable de alimentación de control de amplificador externo
B8 A7
4 Cable de marcha atrás
A4 : Battery Lead (Yellow)
A5 : Motor Antenna Relay Control Lead (Blue)
A7 : Power Lead (IGN or ACC) (Red)
A8 : Ground Lead (Black)
A4 : Batteriekabel (Gelb)
A5 : Steuerkabel für Relais der motorbetriebenen Antenne (Blau)
A7 : Versorgungskabel (IGN oder ACC) (Rot)
A8 : Massekabel (Schwarz)
A4 : Fil de batterie (Jaune)
A
A5 : Fil de commande de relais de moteur d'antenne (Bleu)
B
A7 : Fil d'alimentation (IGN ou ACC) (Rouge)
A8 : Fil de masse (Noir)
Haut-parleurs
B8 : Arrière Gauche –
(Vert à rayures noires)
B7 : Arrière Gauche + (Vert)
B6 : Avant Gauche –
(Blanc à rayures noires)
B5 : Avant Gauche + (Blanc)
B4 : Avant Droit –
(Gris à rayures noires)
B3 : Avant Droit + (Gris)
B2 : Arrière Droit –
(Violet à rayures noires)
B1 : Arrière Droit + (Violet)
Istruzioni per l'installazione
Instrucciones de instalación
A4 : Accudraad (Geel)
A5 : Antennemotorrelais-stuurdraad (Blauw)
A7 : Stroomdraad (IGN of ACC) (Rood)
A8 : Massadraad (Zwart)
A4 : Cavo batteria (Giallo)
A5 : Cavo di controllo relé antenna motorizzata (Blu)
A7 : Cavo di alimentazione (IGN o ACC) (Rosso)
A8 : Cavo di massa (Nero)
A4 : Cable de la batería (Amarillo)
A5 : Cable de control del relé de la antena motorizada (Azul)
A7 : Cable de la alimentación (IGN o ACC) (Rojo)
A8 : Cable de masa (Negro)
luidsprekers Altoparlanti
B8 : Achter Links – B8 : Posteriore Sinistro –
(Groen met zwarte streep) (Verde con riga nera)
B7 : Achter Links + (Groen) B7 : Posteriore Sinistro + (Verde)
B6 : Voor Links – B6 : Anteriore Sinistro –
(Wit met zwarte streep) (Bianco con riga nera)
B5 : Voor Links + (Wit) B5 : Anteriore Sinistro + (Bianco)
B4 : Voor Rechts – B4 : Anteriore Destro –
(Grijs met zwarte streep) (Grigio con riga nera)
B3 : Voor Rechts + (Grijs) B3 : Anteriore Destro + (Grigio)
B2 : Achter Rechts – B2 : Posteriore Destro –
(Paars met zwarte streep) (Viola con riga nera)
B1 : Achter Rechts + (Paars) B1 : Posteriore Destro + (Viola)
Installation Instructions
Einbauanleitung
Instructions d'installation
Installatiehandleiding
TEXT
Fuse (15 A) Refer fuse replacement to your nearest authorized
Panasonic Service Centre. Do not try fuse replacement by yourself.
Sicherung (15 A) Wenden Sie sich zum Austausch der Sicherung
an eine autorisierte Panasonic-Kundendienststelle in Ihrer Nähe.
Versuchen Sie nicht, den Austausch selbst vorzunehmen.
Fusible (15 A) Confier le remplacement de fusible au centre de
service de service après-vente Panasonic agréé le plus proche.
N'essayez pas de remplacer le fusible tout(e) seul(e).
Zekering (15 A) Laat het vervangen van de zekering over aan uw
dichtstbijzijnde Panasonic service-centrum. Probeer in geen geval
zelf de zekering te vervangen.
Fusibile (15 A) Per la sostituzione del fusibile rivolgersi al più
vicino Centro di Assistenza Panasonic autorizzato. Non tentare di
sostituire il fusibile da sé.
Fusible (15 A) Solicite el reemplazo del fusible al centro de
servicio Panasonic autorizado que le quede más cerca. No trate de
reemplazar usted mismo el fusible.
Antenna/Antenne/Antenne/Antenne/Antenna/Antena
Altavoces
B8 : Trasero Izquierdo –
(Verde con franja negra)
B7 : Trasero Izquierdo + (Verde)
B6 : Frontal Izquierdo –
(Blanco con franja negra)
B5 : Frontal Izquierdo + (Blanco)
B4 : Frontal Derecho –
(Gris con franja negra)
B3 : Frontal Derecho + (Gris)
B2 : Trasero Derecho –
(Violeta con franja negra)
B1 : Trasero Derecho + (Violeta)
