Einführung in GTWIN

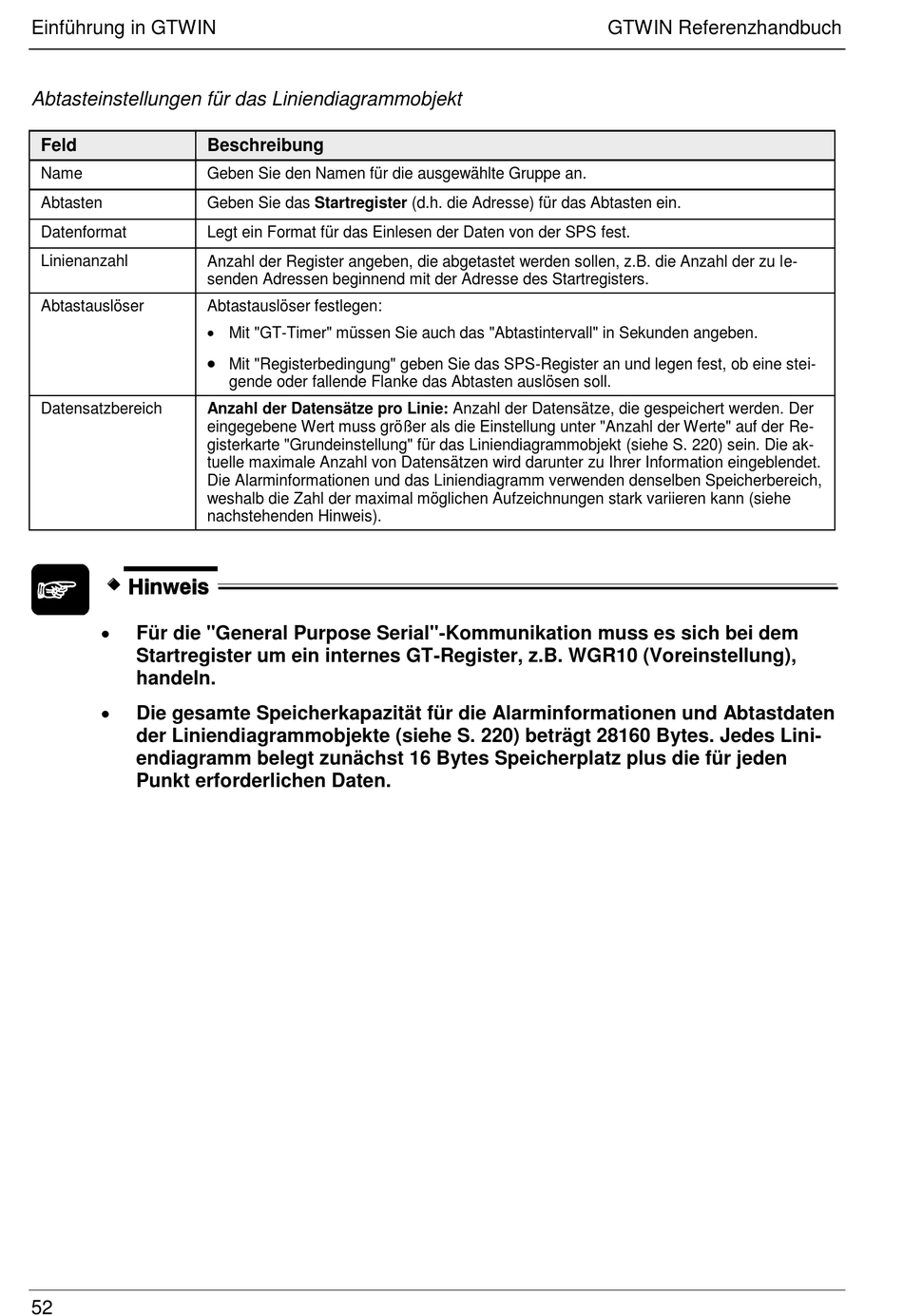

Abtasteinstellungen für das Liniendiagrammobjekt
Feld
Name
Abtasten
Datenformat
Linienanzahl
Abtastauslöser
Datensatzbereich
Für die "General Purpose Serial"-Kommunikation muss es sich bei dem
Startregister um ein internes GT-Register, z.B. WGR10 (Voreinstellung),
handeln.
Die gesamte Speicherkapazität für die Alarminformationen und Abtastdaten
der Liniendiagrammobjekte (siehe S. 220) beträgt 28160 Bytes. Jedes Lini-
endiagramm belegt zunächst 16 Bytes Speicherplatz plus die für jeden
Punkt erforderlichen Daten.
52
Beschreibung
Geben Sie den Namen für die ausgewählte Gruppe an.
Geben Sie das Startregister (d.h. die Adresse) für das Abtasten ein.
Legt ein Format für das Einlesen der Daten von der SPS fest.
Anzahl der Register angeben, die abgetastet werden sollen, z.B. die Anzahl der zu le-
senden Adressen beginnend mit der Adresse des Startregisters.
Abtastauslöser festlegen:
Mit "GT-Timer" müssen Sie auch das "Abtastintervall" in Sekunden angeben.
Mit "Registerbedingung" geben Sie das SPS-Register an und legen fest, ob eine stei-
gende oder fallende Flanke das Abtasten auslösen soll.
Anzahl der Datensätze pro Linie: Anzahl der Datensätze, die gespeichert werden. Der
eingegebene Wert muss größer als die Einstellung unter "Anzahl der Werte" auf der Re-
gisterkarte "Grundeinstellung" für das Liniendiagrammobjekt (siehe S. 220) sein. Die ak-
tuelle maximale Anzahl von Datensätzen wird darunter zu Ihrer Information eingeblendet.
Die Alarminformationen und das Liniendiagramm verwenden denselben Speicherbereich,
weshalb die Zahl der maximal möglichen Aufzeichnungen stark variieren kann (siehe
nachstehenden Hinweis).
GTWIN Referenzhandbuch
