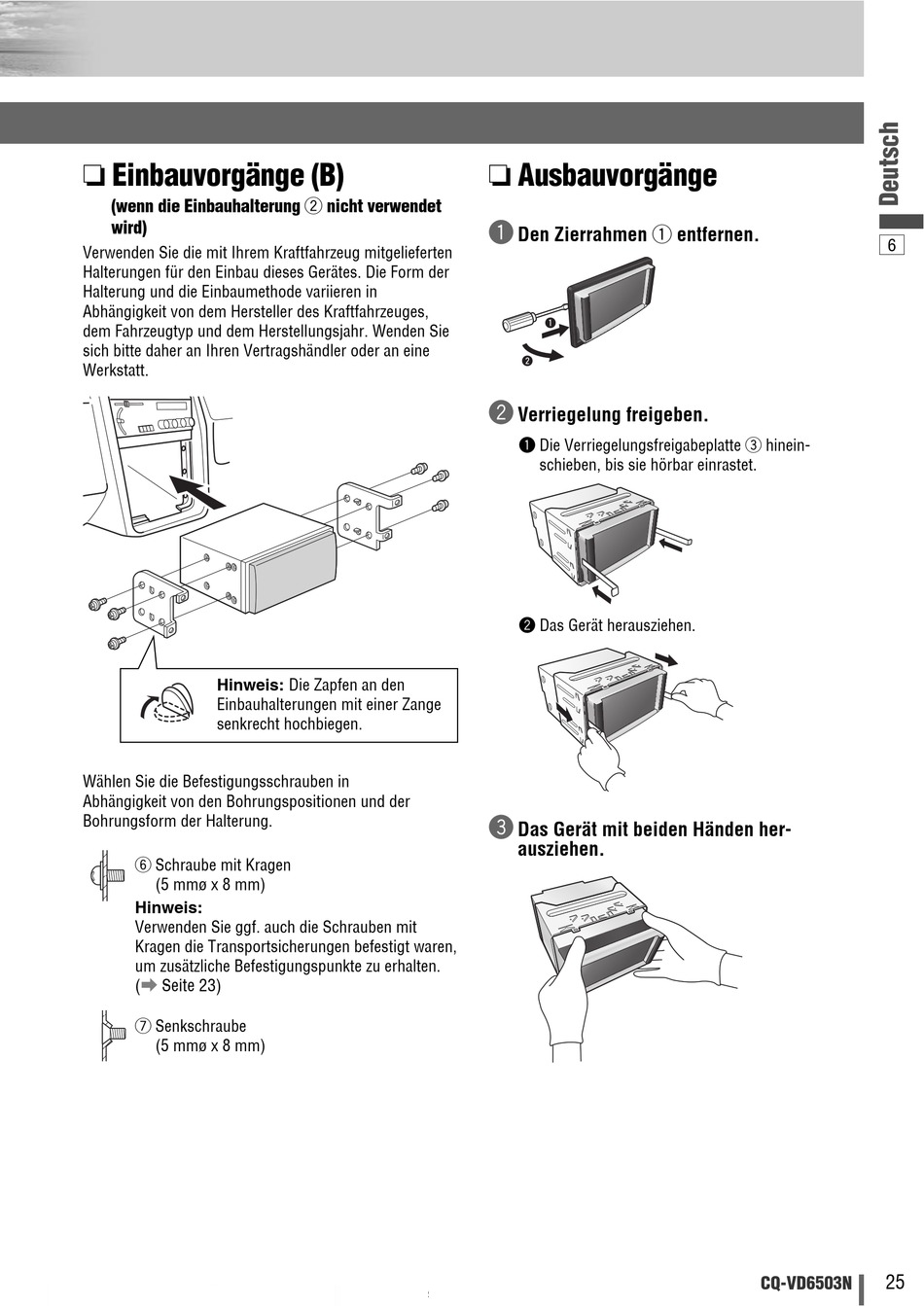

Panasonic CQVD6503N Bedienungsanleitung Seite 6

❏ Einbauvorgänge (B)
(wenn die Einbauhalterung w nicht verwendet
wird)
Verwenden Sie die mit Ihrem Kraftfahrzeug mitgelieferten
Halterungen für den Einbau dieses Gerätes. Die Form der
Halterung und die Einbaumethode variieren in
Abhängigkeit von dem Hersteller des Kraftfahrzeuges,
dem Fahrzeugtyp und dem Herstellungsjahr. Wenden Sie
sich bitte daher an Ihren Vertragshändler oder an eine
Werkstatt.
Hinweis: Die Zapfen an den
Einbauhalterungen mit einer Zange
senkrecht hochbiegen.
Wählen Sie die Befestigungsschrauben in
Abhängigkeit von den Bohrungspositionen und der
Bohrungsform der Halterung.
y Schraube mit Kragen
(5 mmø x 8 mm)
Hinweis:
Verwenden Sie ggf. auch die Schrauben mit
Kragen die Transportsicherungen befestigt waren,
um zusätzliche Befestigungspunkte zu erhalten.
(a Seite 23)
u Senkschraube
(5 mmø x 8 mm)
❏ Ausbauvorgänge
q
Den Zierrahmen q entfernen.
q
w
w
Verriegelung freigeben.
q Die Verriegelungsfreigabeplatte e hinein-
schieben, bis sie hörbar einrastet.
w Das Gerät herausziehen.
e
Das Gerät mit beiden Händen her-
ausziehen.
6
25
CQ-VD6503N
