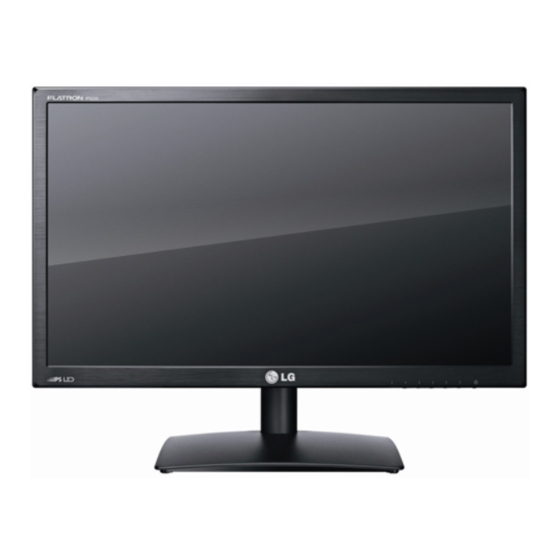

- Seite 1 BENUTZERHANDBUCH LCD-MONITOR Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. LCD-MONITOR-MODELL IPS225P IPS235P www.lg.com...
-
Seite 2: Inhaltsverzeichnis
MOntaGE UnD VORBEREI- FEhlERBEhEBUnG tUnG Auspacken tEChnISChE DatEn Teile und Tasten IPS225P Aufbau des Monitors IPS235P - Anbringen des Standfußsockels Voreingestellte Modi (Auflösung) - Die Abtrennung der Einstellungsbasis Anzeige - Montage auf einem Tisch - Verwendung der Funktion „Pivot“ (Nei- gen) -
Seite 3: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MOntaGE UnD VORBEREItUnG auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt. CD (handbuch)/Karte netzkabel D-SUB-Kabel... -
Seite 4: Teile Und Tasten
MONTAGE UND VORBEREITUNG teile und tasten Betriebsanzeige leuchtet: Eingeschaltet leuchtet nicht: ausge- schaltet (Taste POWER) Taste (Siehe S.13) Anschlussfeld (Siehe S.11) - Seite 5 MONTAGE UND VORBEREITUNG taste Beschreibung MENU Öffnen der hauptmenüs. (Siehe S.13) OSD GESPERRt/Ent- Mit dieser Funktion können Sie die aktuellen Steuerungsein- RIEGElt stellungen sperren, sodass sie nicht versehentlich geändert werden können. Halten Sie die Taste MENU einige Sekunden lang gedrückt. Die Meldung „OSD GESPERRT“...
-
Seite 6: Aufbau Des Monitors
MONTAGE UND VORBEREITUNG aufbau des Monitors Die abtrennung der Einstellungsbasis anbringen des Standfußsockels Legen Sie den Monitor mit dem Bildschirm nach unten auf einer ebenen, gepolsterten Legen Sie den Monitor mit dem Bildschirm nach unten auf einer ebenen, gepolsterten Fläche ab. Fläche ab. -
Seite 7: Montage Auf Einem Tisch
MONTAGE UND VORBEREITUNG Montage auf einem tisch hInWEIS Kippen Sie von +15 bis -5 Grad nach oben Heben Sie den Monitor an, und kippen Sie ihn oder unten, um den Monitor so einzustellen, auf einem Tisch in die aufrechte Position. wie es für Sie am besten ist. - Seite 8 MONTAGE UND VORBEREITUNG Verwendung des Kensington-Sicherheitssystems WaRnUnG Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des Monitors. Wei- tere Informationen zur Installation und Verwendung • Achten Sie bei der Einstellung finden Sie im Handbuch, das im Lieferumfang des des Bildschirmwinkels darauf, Kensington-Sicherheitssystems enthalten ist, oder dass Sie Ihre Finger nicht auf der Website unter http://www.kensington.com.
-
Seite 9: Verwendung Der Funktion „Pivot" (Neigen)
MONTAGE UND VORBEREITUNG Verwendung der Funktion „Pivot“ (neigen) Mit hilfe der Drehfunktion kann der Bildschirm um 90 Grad im Uhrzeigersinn gedreht werden. Heben Sie den Monitor auf die höchstmögliche Höhe an, um die Funktion „Pivot“(Neigen) zu verwenden. Querformat & Hochformat: Sie können den Bildschirm um 90°im Uhrzeigersinndrehen. Bitte achten Sie darauf, dass der Monitor den Standfuß... -
Seite 10: Montage An Der Wand
Wandschräge montieren, kann er herunter- fallen und zu schweren Verletzungen führen. Verwenden Sie ausschließlich eine autori- sierte Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. Wenn Sie beabsichtigen den Monitor an der Wand... -
Seite 11: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWEnDEn DES MOnItORS anschluss eines PCs anschließen des DVI-D Überträgt digitale Videosignale von Ihrem PC an Ihr Monitor unterstützt Plug & Play*. den Monitor. Verbinden Sie den PC über ein DVI- * Plug & Play: Ein PC erkennt das vom Benut- Kabel mit dem Monitor, wie in den folgenden zer verbundene Gerät und schaltet dieses ein, Abbildungen gezeigt. - Seite 12 VERWENDEN DES MONITORS Funktion „Self Image Setting Function“ (Intelligente VORSICht Bildeinstellung) Drücken Sie den Storm-Button auf dem unten Schließen Sie das Bedinnungsfeld um Storm anzuschalten. Wenn Eingangskabel an, und der Monitor eingeschaltet ist, wird die Funktion sichern Sie es, indem IntEllIGEntE BIlDEInStEllUnG automatisch Sie die Schrauben im ausgeführt.
-
Seite 13: Anpassen Von Einstellungen
ANPASSEN VON EINSTELLUNGEN anPaSSEn VOn EInStEllUnGEn Zugriff auf die hauptmenüs Drücken Sie eine Taste auf der Unterseite des Monitors, um sich das Menü von MOnItOR SEUtP (MOnItOR-SEtUP) anzuzeigen. Drücken Sie das gewünschte Menüelement. Ändern Sie den Wert des Menüelements durch Drücken der Tasten auf der Unterseite des Monitors. Wenn Sie zum oberen Menü... -
Seite 14: Anpassung Der Einstellungen
ANPASSEN VON EINSTELLUNGEN anpassung der Einstellungen Menüeinstellungen Drücken Sie eine Taste auf der Unterseite des Monitors, um sich das Menü von MOnItOR SEUtP (MOnItOR-SEtUP) anzuzeigen. Drücken Sie die Taste MEnU, um die Optionen des OSD-Menüs anzuzeigen. Legen Sie die Optionen fest durch Drücken der Tasten auf der Unterseite des Monitors. -
Seite 15: Bild
ANPASSEN VON EINSTELLUNGEN BIlD Drücken Sie eine Taste auf der Unterseite des Moni- tors, um sich das Menü von MOnItOR SEUtP (MOnI- tOR-SEtUP) anzuzeigen. Drücken Sie die Taste MEnU, um die Optionen des OSD-Menüs anzuzeigen. Wählen Sie BIlD durch Drücken der Tasten auf der Unterseite des Monitors und legen Sie die Optionen fest. -
Seite 16: Farben
ANPASSEN VON EINSTELLUNGEN FaRBEn Drücken Sie eine Taste auf der Unterseite des Moni- tors, um sich das Menü von MOnItOR SEUtP (MOnI- tOR-SEtUP) anzuzeigen. Drücken Sie die Taste MEnU, um die Optionen des OSD-Menüs anzuzeigen. Wählen Sie FaRBEn durch Drücken der Tasten auf der Unterseite des Monitors und legen Sie die Optio- nen fest. -
Seite 17: Anzeige
ANPASSEN VON EINSTELLUNGEN anZEIGE Drücken Sie eine Taste auf der Unterseite des Moni- tors, um sich das Menü von MOnItOR SEUtP (MOnI- tOR-SEtUP) anzuzeigen. Drücken Sie die Taste MEnU, um die Optionen des OSD-Menüs anzuzeigen. Wählen Sie anZEIGE durch Drücken der Tasten auf der Unterseite des Monitors und legen Sie die Optio- nen fest. -
Seite 18: Andere
12 W/h SAVING DATA hängt vom Bildschirm ab. Diese Werte sind je nach Bildschirm und Bildschirmhändler unterschiedlich. LG hat diese Werte anhand des ausgestrahlten Videosignals berechnet. LED SAVING bezieht sich auf die Energieeinsparung, wenn anstelle eines CCFL-Bildschirms ein WLED-Bildschirm verwendet wird. -
Seite 19: Mode Einstellungen
ANPASSEN VON EINSTELLUNGEN MODE einstellungen Drücken Sie eine Taste auf der Unterseite des Monitors, um sich das Menü von MOnItOR SEUtP (MOnItOR-SEtUP) anzuzeigen. Drücken Sie die Taste MODE, um die Optionen des OSD-Menüs anzuzeigen. Legen Sie die Optionen fest durch Drücken der Tasten auf der Unterseite des Monitors. Wählen Sie EXIt, um das OSD-Menü... -
Seite 20: Dual Package Einstellungen
ANPASSEN VON EINSTELLUNGEN DUal PaCKaGE einstellungen * Vor dem Benutzen untergelisteter Funktionen, installieren Sie DUAL PACKAGE-Programm. Drücken Sie eine Taste auf der Unterseite des Monitors, um sich das Menü von MOnItOR SEUtP (MOnItOR-SEtUP) anzuzeigen. Drücken Sie die Taste DUal, um die Optionen des OSD-Menüs anzuzeigen. - Seite 21 FEHLERBEHEBUNG FEhlERBEhEBUnG Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Keine Bildanzeige y Prüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. Ist das Netzkabel des Monitors angeschlossen? y Drücken Sie die Taste POWER. Leuchtet die Betriebsanzeige? Ist das Gerät eingeschaltet, und y Stellen Sie Helligkeit und Kontrast ein.
- Seite 22 Bildschirmtreiber-CD (oder Diskette). Alternativ kön- nen Sie den Treiber von unserer Website herunterladen: http://www. lg.com. y Prüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt. Display flimmern y Display wird flimmern, wenn Sie das Timing auf HDMI 1080i 60/50...
-
Seite 23: Technische Daten
TECHNISCHE DATEN tEChnISChE DatEn IPS225P Display Bildschirmtyp 54,5 cm (21,5 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 54,5 cm Pixelabstand 0,247 mm x 0,247 mm (Pixelabstand) Sync-Eingang horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB, DVI-D) 56 Hz bis 61 Hz (HDMI) Eingangsformat Separat Sync. - Seite 24 TECHNISCHE DATEN tEChnISChE DatEn IPS235P Display Bildschirmtyp 58,4 cm (23 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 58,4 cm Pixelabstand 0,265 mm x 0,265 mm (Pixelabstand) Sync-Eingang horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB, DVI-D)
-
Seite 25: Voreingestellte Modi (Auflösung)
TECHNISCHE DATEN Voreingestellte Modi (auflösung) horizontale Vertikale Frequenz Polarität (h/ anzeigemodi (auflösung) Frequenz (khz) (hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 1024 x 768 48,363 1024 x 768 60,123 1152 x 864 67,500... - Seite 27 Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben. Bewahren Sie die CD mit dem Benutzerhand- buch für die zukünftige Verwendung gut zu- ENERGY STAR is a set of power-saving gänglich auf. guidelines issued by the U.S.Environmental Das Modell und die Seriennummer des SETs Protection Agency(EPA).
