Montage- und
Serviceanleitung
für die Fachkraft

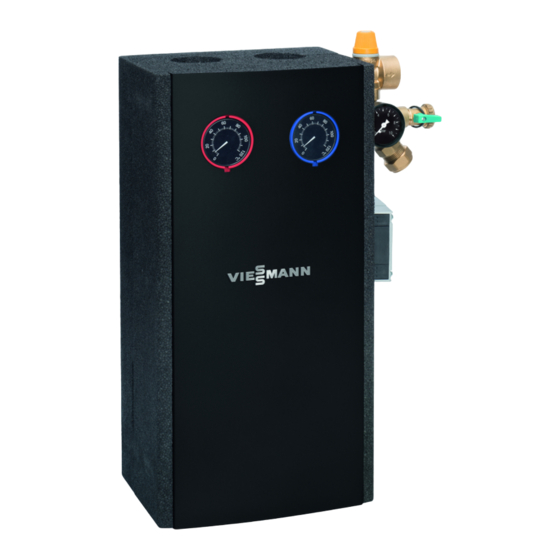

Solar-Divicon und Solar-Pumpenstrang
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Montage, Erstinbetriebnahme, Inspek-
tion, Wartung und Instandsetzung müs-
sen von autorisierten Fachkräften (Hei-
zungsfachbetrieb/Vertragsinstallations-
unternehmen) durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z.B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wiederein-
schalten sichern.
Ausführungen
Solarregelung
Ohne
Solar-Divicon
PS10
x
PS20
x
Solar-Pumpenstrang
P10
x
P20
x
5683 090
1/2013
Vitosolic 100,
Solarrege-
Typ SD1
lungsmodul,
Typ SM1
x
—
—
—
VIESMANN
Die Instandsetzung von Bauteilen mit
sicherheitstechnischer Funktion gefähr-
det den sicheren Betrieb der Anlage.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
Umwälzpumpe
Stufig
x
—
—
—
Hocheffizient
x
—
x
—
x
x
x
x
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Solar-Divicon PS10
Inhaltszusammenfassung für Viessmann Solar-Divicon PS10
- Seite 1 Fachkräften (Hei- sicherheitstechnischer Funktion gefähr- zungsfachbetrieb/Vertragsinstallations- det den sicheren Betrieb der Anlage. unternehmen) durchgeführt werden. Bei Austausch ausschließlich Viessmann Originalteile oder von Bei Arbeiten an Gerät/Heizungsanlage Viessmann freigegebene Ersatzteile diese spannungsfrei schalten (z.B. an verwenden. der separaten Sicherung oder einem Hauptschalter) und gegen Wiederein- schalten sichern.
- Seite 2 Bestandteile ■ Vormontierte und eingedichtete Arma- ■ Befüll- und Entleerungshahn turen- und Sicherheitsgruppe ■ Luftabscheider (siehe Seite 4) ■ Durchflussanzeige (siehe Seite 4) ■ Absperrhahn (Stellschraube oberhalb zur Kontrolle der Solaranlage bei Inbe- der Durchflussanzeige, siehe triebnahme und während des Betriebs Seite 4) ■...
- Seite 3 Bestandteile (Fortsetzung) Funktion der Absperr- und Rückschlagventile Links Vorlaufstrang Rechts: Rücklaufstrang Betriebsstellung Senkrechte Stellung Befüllung/Entleerung 45° 45° Drehung nach rechts um 45° Geschlossen 90° 90° Drehung nach rechts um 90°...
- Seite 4 Bestandteile (Fortsetzung) Absperrhahn und Durchflussanzeige Luftabscheider A Absperrhahn (Stellschraube) A Entlüfter 1 Spülen B Anschluss für Schlauch 2 Entleeren 3 Regulierung der Durchfluss- menge 4 Betriebsstellung (in der Abbil- dung dargestellt) B Durchflussanzeige...
- Seite 5 Montage- und Installationshinweise Abmessungen Solar-Divicon...
-
Seite 6: Montage Der Klemmringverschraubungen
Montage- und Installationshinweise (Fortsetzung) Solar-Pumpenstrang Montage der Klemmringverschraubungen ■ Alle Rohrenden müssen rechtwinklig ■ Überwurfmutter erst von Hand anzie- und entgratet sein. hen, dann mit Gabelschlüssel um eine ■ Stützhülsen in Rohrleitungen einle- ¾-Drehung festziehen. gen. ■ An Klemmringverschraubungen ■ Überwurfmutter und Klemmring auf keine ausgeglühten Kupferrohre ein- Rohre aufschieben und Gewinde- setzen. -
Seite 7: Solar-Divicon Anbauen
■ Solar-Divicon und Solar-Pumpen- ■ Zur Installation Rotguss-, Messing- strang sind nicht für den direkten Kon- oder Edelstahlfittings, Kupfer- oder takt mit Schwimmbadwasser geeig- Edelstahlrohre oder Viessmann Edel- net. stahl-Solarleitung verwenden. ■ Nach jeder Entleerung Anlage mit Hanf nur in Verbindung mit druck-und Wärmeträgermedium spülen. - Seite 8 Solar-Divicon anbauen (Fortsetzung) Hinweise zu den Arbeitsschritten beachten. Ø10...
-
Seite 9: Elektrische Anschlüsse
Solar-Divicon anbauen (Fortsetzung) Hinweis zu Arbeitsschritt 1: Hinweis zu Arbeitsschritt 9: Nach dem Abnehmen der oberen Wär- Montage mit Kupferrohr medämmschale die Transportschutz- In Rohrleitungen des Solarkreises Stütz- pappe entnehmen. hülse einlegen und mit Anschlüssen der Armaturen verschrauben. Hinweis zu Arbeitsschritt 3: Oder Zur einfacheren Montage Vorlauf- und Montage mit Edelstahl-Solarleitung... - Seite 10 Solar-Pumpenstrang anbauen (Fortsetzung) Hinweise zu den Arbeitsschritten beachten. Ø10 Hinweis zu Arbeitsschritt 2: Hinweis zu Arbeitsschritt 6: Zur einfacheren Montage Rücklauf- Montage mit Kupferrohr strang entnehmen. In Rohrleitungen des Solarkreises Stütz- Bei Solar-Divicon, Typ P20 vor der Ent- hülse einlegen und mit Anschlüssen der nahme die Sicherungsfeder entfernen.
-
Seite 11: Umwälzpumpe Austauschen
Solar-Pumpenstrang anbauen (Fortsetzung) Montage mit Edelstahl-Solarleitung Überwurfmutter, Halbscheibe (im 5. Im Wellental gratfrei ablängen, Wellen- Wellental) und O-Ringe (im 1. und 3. berg nicht beschädigen. Wellental) montieren. Elektrische Anschlüsse Anschlussleitung für Umwälzpumpe Montage- und Serviceanleitung durch Leitungskanal nach unten führen der Solarregelung und an Solarregelung anschließen. - Seite 12 Pumpenkennlinien 3-stufige Umwälzpumpe Fördermenge in m³/h 16,7 33,2 41,7 Fördermenge in l/min A Widerstandskennlinie C Förderhöhe Leistungsstufe II B Förderhöhe Leistungsstufe I D Förderhöhe Leistungsstufe III...
- Seite 13 Pumpenkennlinien (Fortsetzung) Hocheffizienz-Umwälzpumpe Typ PS10 und P10 Fördermenge in m³/h 16,7 33,2 Fördermenge in l/min A Widerstandskennlinie B Max. Förderhöhe...
- Seite 14 Pumpenkennlinien (Fortsetzung) Hocheffizienz-Umwälzpumpe Typ PS20 und P20 Fördermenge in m³/h 16,7 33,2 41,7 Fördermenge in l/min A Widerstandskennlinie B Max. Förderhöhe...
-
Seite 15: Technische Angaben
Technische Angaben PS10, P10 PS10, P10 PS20, P20 Umwälzpumpe (Fabr. Wilo) ST15/6ECO PARA 15/7.0 PARA 15/7.5 Stufige Um- Hocheffizienz-Umwälzpumpe wälzpumpe Nennspannung Leistungsaufnahme ■ Leistungsstufe I — — ■ Leistungsstufe II — — ■ Leistungsstufe III — — ■ min. — ■... - Seite 16 Einzelteilliste Solar-Divicon, Typ PS10 (Fortsetzung) 0019 Kugelhahn Vorlauf, DN 15 0020 Manometer 0021 Montage- und Serviceanleitung 0022 Anschlussleitung Umwälzpumpe, PWM (nur bei Solar-Divicon mit Hocheffizienz-Umwälzpumpe)
- Seite 17 Einzelteilliste Solar-Divicon, Typ PS10 (Fortsetzung) 0017 0018 0006 0019 0007 0015 0013 0012 0014 0008 0009 0016 0011 0020 0005 0003 0001 0001 0010 0021 0002 0004 0022...
-
Seite 18: Bestellung Von Einzelteilen
Einzelteilliste Solar-Divicon, Typ PS10 Mit Solarregelungsmodul, Typ SM1. Bestellung von Einzelteilen Folgende Angaben sind erforderlich: 0012 Umwälzpumpe ■ Herstell-Nr. (siehe Typenschild) 0013 Durchflussanzeige ■ Position des Einzelteils (aus dieser 0014 Montageplatte Einzelteilliste) 0015 Thermometer blau 0016 Thermometer rot Handelsübliche Teile sind im örtlichen 0017 Luftabscheider, DN 15 Fachhandel erhältlich. - Seite 19 Einzelteilliste Solar-Divicon, Typ PS10 (Fortsetzung) 0021 0022 0010 0004 0016 0012 0015 0017 0014 0018 0013 0024 0011 0006 0003 0001 0001 0019 0002 0007 0008 0026 0027 0009 0005 0025 0020 0023...
- Seite 20 Einzelteilliste Solar-Divicon, Typ PS10 Mit Vitosolic 100, Typ SD1. Bestellung von Einzelteilen Folgende Angaben sind erforderlich: 0011 Sicherheitsgruppe ■ Herstell-Nr. (siehe Typenschild) 0012 Umwälzpumpe ■ Position des Einzelteils (aus dieser 0013 Durchflussanzeige Einzelteilliste) 0014 Montageplatte 0015 Thermometer blau Handelsübliche Teile sind im örtlichen 0016 Thermometer rot Fachhandel erhältlich.
- Seite 21 Einzelteilliste Solar-Divicon, Typ PS10 (Fortsetzung) 0022 0021 0016 0005 0015 0010 0011 0018 0012 0017 0013 0023 0014 0003 0019 0007 0006 0001 0001 0008 0004 0026 0002 0025 0009 0020 0024...
- Seite 22 Einzelteilliste Solar-Pumpenstrang, Typ P10 Bestellung von Einzelteilen Folgende Angaben sind erforderlich: 0007 Umwälzpumpe ■ Herstell-Nr. (siehe Typenschild) 0008 Durchflussanzeige ■ Position des Einzelteils (aus dieser 0009 Abdeckung Einzelteilliste) 0010 Montageplatte 0011 Klemmringverschraubung Handelsübliche Teile sind im örtlichen (2 Stück) Fachhandel erhältlich. 0012 Griff Kugelhahn, DN 15 0013 Thermometer blau 0001 Wärmedämmschale...
- Seite 23 Einzelteilliste Solar-Pumpenstrang, Typ P10 (Fortsetzung) 0006 0007 0012 0013 0008 0011 0014 0010 0005 0001 0001 0003 0016 0009 0004 0015 0002...
- Seite 24 Einzelteilliste Solar-Divicon, Typ PS20 Bestellung von Einzelteilen Folgende Angaben sind erforderlich: 0008 Hocheffizienz-Umwälzpumpe, ■ Herstell-Nr. (siehe Typenschild) Para 15/7.5 ■ Position des Einzelteils (aus dieser 0009 Durchflussanzeige Einzelteilliste) 0010 Montageplatte 0011 Abdeckung Handelsübliche Teile sind im örtlichen 0012 Wärmedämmschale Fachhandel erhältlich. 0013 Klemmringverschraubung (5 Stück) 0001 Anschlussleitung Umwälzpumpe,...
- Seite 25 Einzelteilliste Solar-Divicon, Typ PS20 (Fortsetzung) 0017 0014 0018 0013 0003 0006 0019 0007 0016 0015 0008 0012 0004 0022 0005 0012 0010 0009 0020 0011 0021 0002 0001 Einzelteilliste Solar-Pumpenstrang, Typ P20 Bestellung von Einzelteilen Folgende Angaben sind erforderlich: 0001 Anschlussleitung Umwälzpumpe, ■...
-
Seite 26: Einzelteilliste Solar-Pumpenstrang, Typ P20
Einzelteilliste Solar-Pumpenstrang, Typ P20 (Fortsetzung) 0005 Durchflussanzeige 0011 Montageplatte 0006 Befestigungselemente 0012 Thermometer blau 0007 Klemmringverschraubung 0013 Griff Kugelhahn, DN 25 (2 Stück) 0014 Halteclip (2 Stück) 0008 Wärmedämmschale 0015 Montage- und Serviceanleitung 0009 Abdeckung 0016 Typenschild 0010 Kugelhahn Rücklauf, DN 25 0007 0010 0003... - Seite 27 Inbetriebnahme Serviceanleitung „Vitosol“...
-
Seite 28: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7511246 7511247 7511248 7511249 7511250 7511251 7511252 7511253 7514721 7514725 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
