Anschlussbelegungen; Anschluss Spannungsversorgung - Bosch ARD-DELTA-1010MD-VDS Installationshandbuch

10 de
2

Anschlussbelegungen

2.1

Anschluss Spannungsversorgung

Anschlussklemme ST1
7-polige Schraubklemme zur Spannungsversorgung
Spezifikation:
- Liftsystem
- Anschlussdurchmesser: 0,3 bis 1,5 mm
- Abisolierlänge: 6 mm
PIN-Nr.
Anschlussklemme ST3
PIN-Nr.
610-F.01U.166.460 | 1.0 | 2015.07

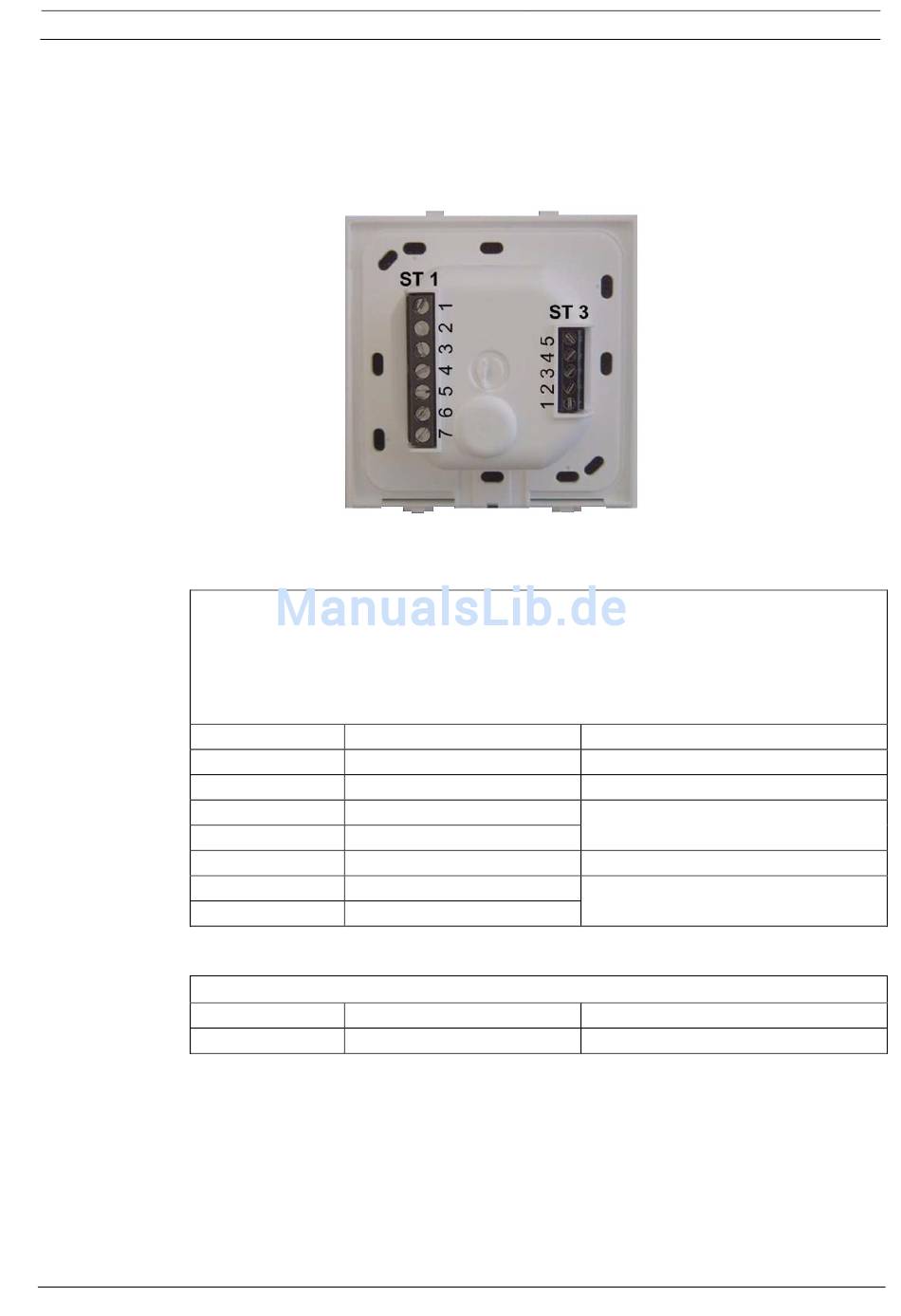

Rückmodul - Rückansicht mit Anschlussklemmen
Bezeichnung
1
2
3 Daten B
4 Daten A
5
6 GND
7 +Ub (8 bis 30 VDC)
Bezeichnung
1 - 5
Installationshandbuch
VdS-Leser ARD-DELTA-1010MD/DELTA crypt 1010 MI
Funktion
intern belegt
intern belegt
RS485-Schnittstelle
intern belegt
Spannungsversorgung
Funktion
intern belegt
Bosch Sicherheitssysteme
