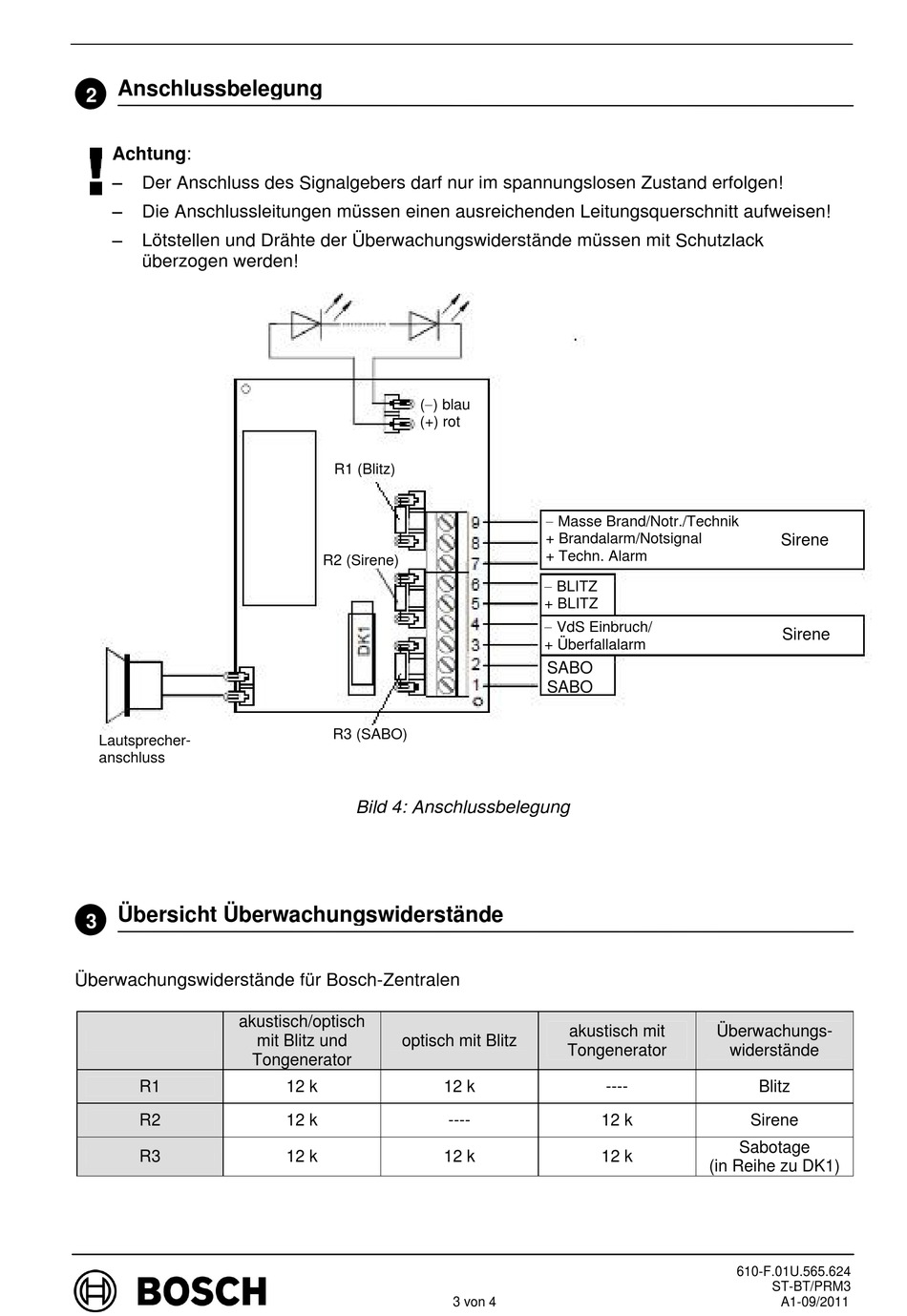

Anschlussbelegung
2
Achtung:
Der Anschluss des Signalgebers darf nur im spannungslosen Zustand erfolgen!
Die Anschlussleitungen müssen einen ausreichenden Leitungsquerschnitt aufweisen!
Lötstellen und Drähte der Überwachungswiderstände müssen mit Schutzlack
überzogen werden!
Lautsprecher-
Lautsprecher-
anschluss
anschluss
Übersicht Überwachungswiderstände
3
Überwachungswiderstände für Bosch-Zentralen
akustisch/optisch
R1
R2
R3
() blau
(+) rot
R1 (Blitz)
R2 (Sirene)
R3 (SABO)
Bild 4: Anschlussbelegung
mit Blitz und
optisch mit Blitz
Tongenerator
12 k
12 k
12 k
Masse Brand/Notr./Technik
+ Brandalarm/Notsignal
+ Techn. Alarm
BLITZ
+ BLITZ
VdS Einbruch/
+ Überfallalarm
SABO
SABO
akustisch mit
Tongenerator
12 k
----
----
12 k
12 k
12 k
3 von 4
Sirene
Sirene
Überwachungs-
widerstände
Blitz
Sirene
Sabotage
(in Reihe zu DK1)
610-F.01U.565.624
ST-BT/PRM3
A1-09/2011
