9 |
Estabeleça as ligações eléctricas adequadas.

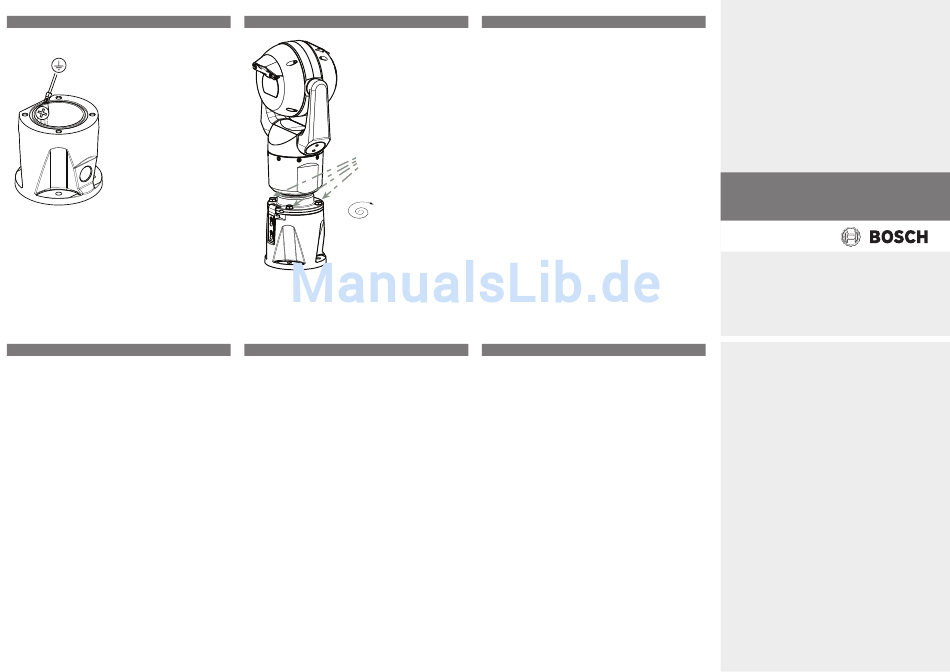

6. Coloque o fio verde de ligação à terra da base
da câmara no orifício de ligação à terra existente
na parede interior do DCA. Se o DCA não for
montado numa superfície com ligação à terra,
fixe o fio de ligação à terra fornecido pelo
utilizador (item 4 do passo 1) no mesmo ponto
de ligação.
12 |
10 |
M8
17 N m
(12.5 ft lb)
13 |
11 |
7. Coloque cuidadosamente a câmara na
respectiva posição final. Evite entalar os fios
entre a base da câmara e o DCA! Introduza
quatro anilhas e parafusos de cabeça sextavada
(fornecidos).
14 |
pt Guia de Inicialização Rápida
F.01U.298.100 | 1.0
