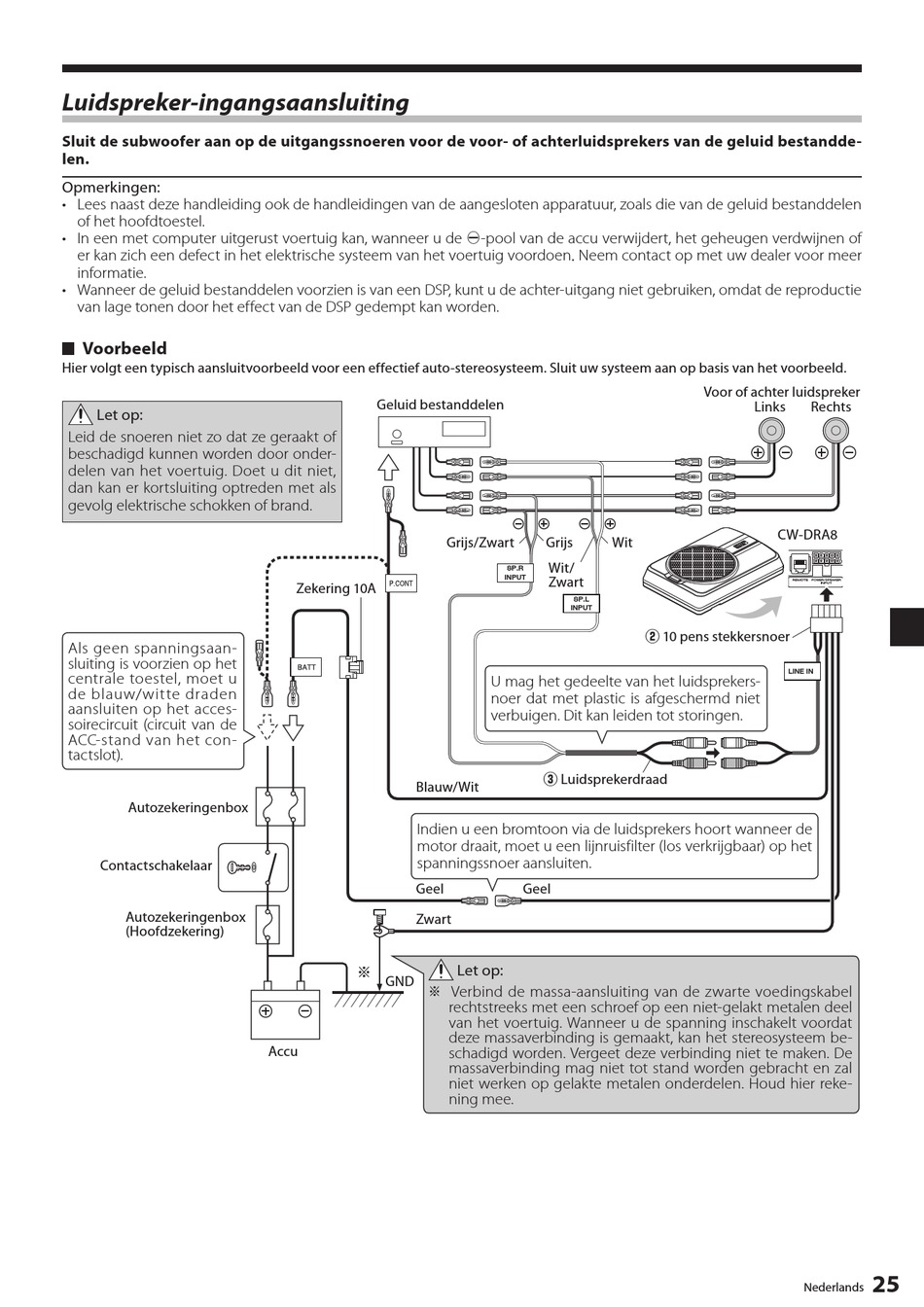

Luidspreker-ingangsaansluiting
Sluit de subwoofer aan op de uitgangssnoeren voor de voor- of achterluidsprekers van de geluid bestandde-
len.
Opmerkingen:
• Lees naast deze handleiding ook de handleidingen van de aangesloten apparatuur, zoals die van de geluid bestanddelen
of het hoofdtoestel.
• In een met computer uitgerust voertuig kan, wanneer u de
er kan zich een defect in het elektrische systeem van het voertuig voordoen . Neem contact op met uw dealer voor meer
informatie.
• Wanneer de geluid bestanddelen voorzien is van een DSP, kunt u de achter-uitgang niet gebruiken, omdat de reproductie
van lage tonen door het effect van de DSP gedempt kan worden.
Voorbeeld
Hier volgt een typisch aansluitvoorbeeld voor een effectief auto-stereosysteem. Sluit uw systeem aan op basis van het voorbeeld.
Let op:
Leid de snoeren niet zo dat ze geraakt of
beschadigd kunnen worden door onder-
delen van het voertuig. Doet u dit niet,
dan kan er kortsluiting optreden met als
gevolg elektrische schokken of brand.
Als geen spanningsaan-
sluiting is voorzien op het
centrale toestel, moet u
de blauw/witte draden
aansluiten op het acces-
soirecircuit (circuit van de
ACC-stand van het con-
tactslot).
Autozekeringenbox
Contacts chakelaar
Autozekeringenbox
(Hoofdzekering)
Geluid bestanddelen
Zekering 10A
Blauw/Wit
Indien u een bromtoon via de luidsprekers hoort wanneer de
motor draait, moet u een lijnruisfilter (los verkrijgbaar) op het
spanningssnoer aansluiten.
Geel
Zwart
※
GND
※
Accu
-pool van de accu verwijdert, het geheugen verdwijnen of
⊖
Grijs/Zwart Grijs Wit
Wit/
SP.R
INPUT
Zwart
SP.L
INPUT
U mag het gedeelte van het luidsprekers-
noer dat met plastic is afgeschermd niet
verbuigen. Dit kan leiden tot storingen.
③ Luidsprekerdraad
Geel
Let op:
Verbind de massa-aansluiting van de zwarte voedingskabel
rechtstreeks met een schroef op een niet-gelakt metalen deel
van het voertuig. Wanneer u de spanning inschakelt voordat
deze massaverbinding is gemaakt, kan het stereosysteem be-
schadigd worden. Vergeet deze verbinding niet te maken. De
massaverbinding mag niet tot stand worden gebracht en zal
niet werken op gelakte metalen onderdelen. Houd hier reke-
ning mee.
Voor of achter luidspreker
Links Rechts
CW-DRA8
② 10 pens stekkersnoer
LINE IN
