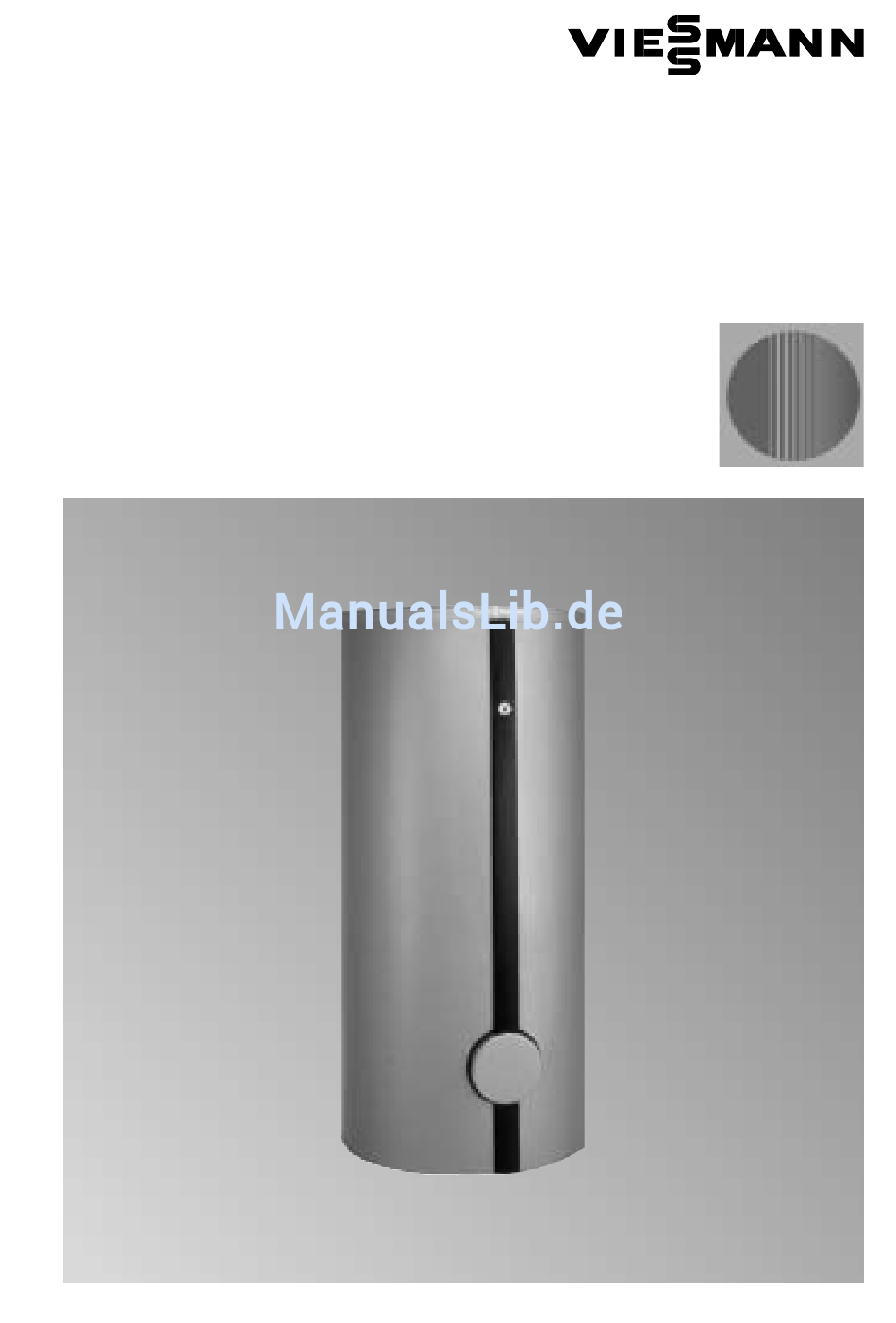

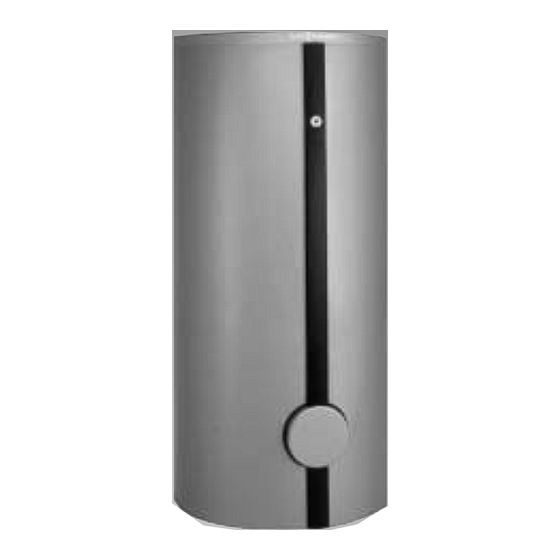

- Seite 1 Montageanleitung für die Fachkraft Vitocell−V 100 Typ CVA, 750 und 1000 Liter Innenbeheizter Speicher−Wassererwärmer VITOCELL−V 100 5481 869 8/2002...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitshinweise in Verbindung mit Wärmeerzeugern siehe separate Montageanleitung. Sicherheitsvorschriften Bei Arbeiten an Gerät/Heizungsanlage Montage, Erstinbetriebnahme, diese spannungsfrei schalten (z. B. an Inspektion, Wartung und Instand− der separaten Sicherung oder einem setzung müssen von autorisierten Hauptschalter) und gegen Wieder−... -
Seite 3: Speicher−Wassererwärmer Aufstellen
Speicher−Wassererwärmer aufstellen Sicherheitshinweis! Speicher Wassererwärmer in einem frostgeschützten und zugfreien Raum auf stellen. Andernfalls muss der Speicher Wassererwärmer, wenn er nicht betrie ben wird, bei Frostgefahr entleert werden. 1. Beutel mit Typenschild, Thermo− 3. Stellfüße bis zum Anschlag in die meter und Tauchhülse vom Spei Standfüße einschrauben. - Seite 4 Speicher−Wassererwärmer aufstellen (Fortsetzung) A Magnesiumanode B Masseleitung 1. An den Magnesiumanoden prü 4. Fühler bis zum Anschlag in Tauch fen, ob die Masseleitung ange hülse einführen. schlossen ist. 5. Fühler mit Klammer gegen 2. Tauchhülse für Thermometerfühler Herausziehen sichern. in Speicherkörper eindichten. 3.
- Seite 5 Speicher−Wassererwärmer aufstellen (Fortsetzung) ¨ Sicherheitshinweis! Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt− und Schweißarbeiten. 1. Wärmedämm Mantel vorn auf die 4. Wärmedämm Matte auf den Spei Nippel stecken. cher Wassererwärmer legen. 2. Verschlussleisten des Wärme 5.
- Seite 6 Speicher−Wassererwärmer aufstellen (Fortsetzung) 1. Typenschild neben dem Typen 4. Abdeckleisten auf die Verschluss schild der Wärmedämmung auf leiste stecken. kleben. 5. Schriftzug (aus Beipack Typen 2. Flanschabdeckung in die Öffnung schild) am Deckel eindrücken. der Wärmedämmung einschieben. 3. Speicher Wassererwärmer mit Stellfüßen ausrichten.
-
Seite 7: Potenzialausgleich Anschließen
Potenzialausgleich anschließen c Den Potenzialausgleich nach den Potenzialausgleich nach den techni schen Anschlussbedingungen (TAB) technischen Vorschriften des ört des örtlichen Energieversorungs− lichen EWs und den SEV Bestim unternehmens und den VDE Bestim mungen ausführen. mungen ausführen. Speichertemperatursensor bzw. Temperaturregler einbauen Hinweise! H Speichertemperatursensor % liegt in der Verpackung der Regelung. -
Seite 8: Mehrzellige Speicherbatterie Vorbereiten
Mehrzellige Speicherbatterie vorbereiten Temperaturregler in die letzte Spei cherzelle vom Heizwasservorlauf aus gesehen einbauen (siehe Abbildung). Hinweis! Der Anschluss Warmwasser kann entgegen der Abbildung auch an der gleichen Seite wie der Heizwasser vorlauf und der Anschluss Kaltwas ser an der gleichen Seite wie der Heizwasserrücklauf angeordnet wer den. - Seite 9 Heizwasserseitig anschließen (Fortsetzung) Einzelne Speicherzelle Zulässige Heizwasser Vorlauftemperatur 160 ºC Zulässiger Betriebsüberdruck H heizwasserseitig 25 bar H trinkwasserseitig 10 bar Prüfüberdruck H heizwasserseitig 32,5 bar H trinkwasserseitig 13 bar 15 bar Zulässige Trinkwassertemperatur 95 ºC HR Heizwasserrücklauf STS Speichertemperatursensor bzw. HV Heizwasservorlauf Temperaturregler und Sicher RV Rückschlagklappe, federbelastet...
-
Seite 10: Trinkwasserseitig Anschließen
Trinkwasserseitig anschließen H Für den trinkwasserseitigen Anschluss die DIN 1988 und die DIN 4753 beachten (c: Vorschriften des SVGW). H Zirkulationsleitung mit Umwälzpumpe, Rückschlagklappe und Zeitschaltuhr ausrüsten. H Alle Rohrleitungen mit lösbaren Verbindungen anschließen. H Nicht benötigte Anschlüsse mit Rotgusskappen verschließen. AV DFR MA EV AV AV EV TF DMV AV... -
Seite 11: Zirkulationsleitung Bei Speicherbatterien
Trinkwasserseitig anschließen (Fortsetzung) Verengungen in der Leitung zwi tils, zweckmäßig am Sicherheitsven schen Sicherheitsventil und til selbst, ist ein Schild anzubringen Speicher−Wassererwärmer sind mit der Aufschrift: Während der unzulässig. Die Ausblaseleitung des Beheizung kann aus Sicherheitsgrün Sicherheitsventils darf nicht ver den Wasser aus der Ausblaseleitung schlossen werden. - Seite 12 Zirkulationsleitungen Rückschlagklappe Zirkulationsleitung KW Kaltwasser Zirkulationspumpe WW Warmwasser Inbetriebnahme Inbetriebnahme des Spei cher Wassererwärmers siehe Serviceanleitung. Viessmann Werke GmbH & Co D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
