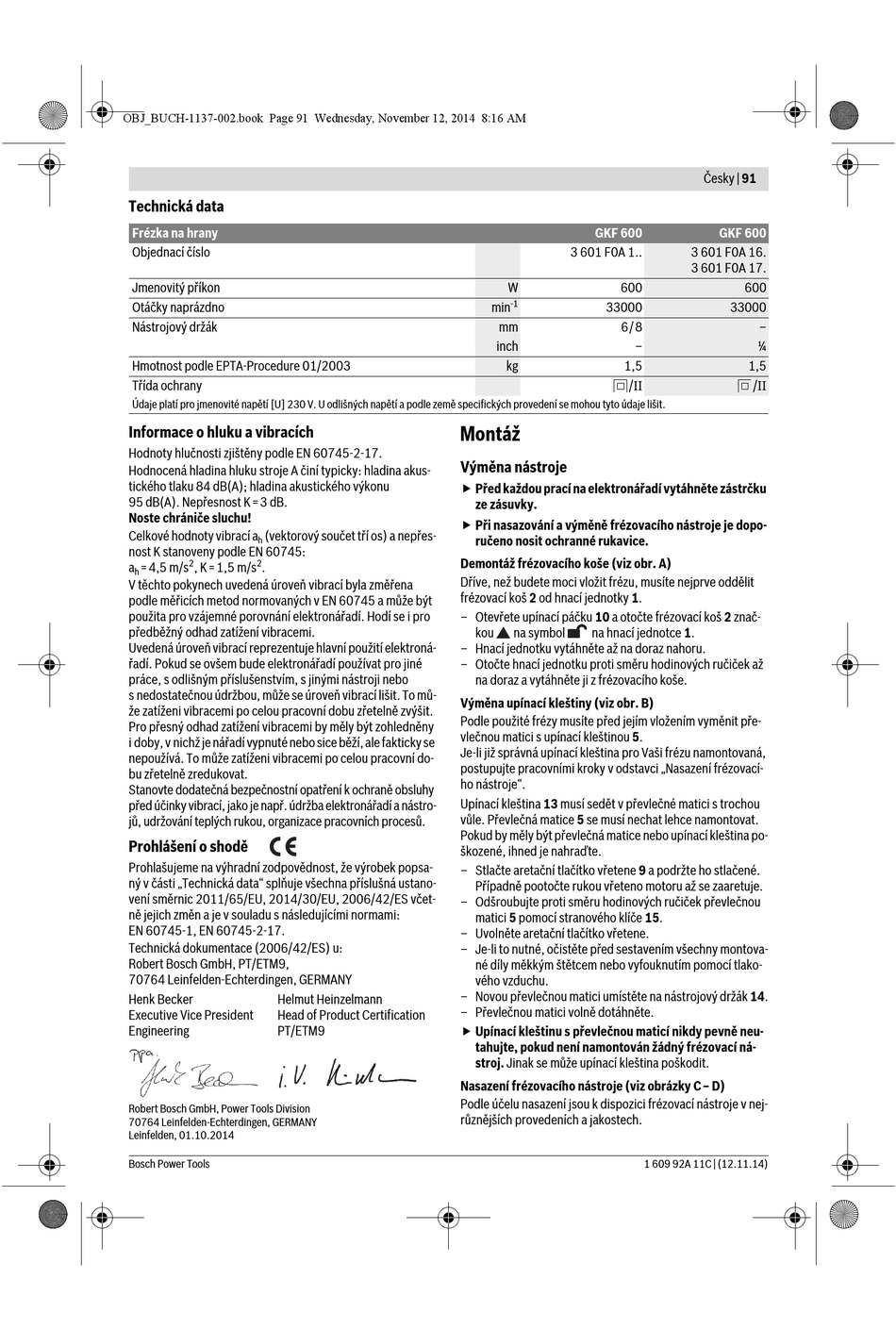

Technická data
Frézka na hrany
Objednací číslo
Jmenovitý příkon
Otáčky naprázdno
Nástrojový držák
Hmotnost podle EPTA-Procedure 01/2003
Třída ochrany
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.
Informace o hluku a vibracích
Hodnoty hlučnosti zjištěny podle EN 60745-2-17.
Hodnocená hladina hluku stroje A činí typicky: hladina akus-
tického tlaku 84 dB(A); hladina akustického výkonu
95 dB(A). Nepřesnost K=3 dB.
Noste chrániče sluchu!
Celkové hodnoty vibrací a (vektorový součet tří os) a nepřes-
h
nost K stanoveny podle EN 60745:
2 2
a =4,5 m/s , K=1,5 m/s .
h
V těchto pokynech uvedená úroveň vibrací byla změřena
podle měřicích metod normovaných v EN 60745 a může být
použita pro vzájemné porovnání elektronářadí. Hodí se i pro
předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektroná-
řadí. Pokud se ovšem bude elektronářadí používat pro jiné
práce, s odlišným příslušenstvím, s jinými nástroji nebo
s nedostatečnou údržbou, může se úroveň vibrací lišit. To mů-
že zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny
i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se
nepoužívá. To může zatíženi vibracemi po celou pracovní do-
bu zřetelně zredukovat.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy
před účinky vibrací, jako je např. údržba elektronářadí a nástro-
jů, udržování teplých rukou, organizace pracovních procesů.
Prohlášení o shodě
Prohlašujeme na výhradní zodpovědnost, že výrobek popsa-
ný v části „Technická data" splňuje všechna příslušná ustano-
vení směrnic 2011/65/EU, 2014/30/EU, 2006/42/ES včet-
ně jejich změn a je v souladu s následujícími normami:
EN 60745-1, EN 60745-2-17.
Technická dokumentace (2006/42/ES) u:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker Helmut Heinzelmann
Executive Vice President Head of Product Certification
Engineering PT/ETM9
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 01.10.2014
Bosch Power Tools
GKF 600
3 601 F0A 1..
W 600
-1
min 33000
mm 6/8
inch
kg 1,5
/II
Montáž
Výměna nástroje
 Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
 Při nasazování a výměně frézovacího nástroje je dopo-
ručeno nosit ochranné rukavice.
Demontáž frézovacího koše (viz obr. A)
Dříve, než budete moci vložit frézu, musíte nejprve oddělit
frézovací koš 2 od hnací jednotky 1.
– Otevřete upínací páčku 10 a otočte frézovací koš 2 znač-
kou na symbol na hnací jednotce 1.
– Hnací jednotku vytáhněte až na doraz nahoru.
– Otočte hnací jednotku proti směru hodinových ručiček až
na doraz a vytáhněte ji z frézovacího koše.
Výměna upínací kleštiny (viz obr. B)
Podle použité frézy musíte před jejím vložením vyměnit pře-
vlečnou matici s upínací kleštinou 5.
Je-li již správná upínací kleština pro Vaši frézu namontovaná,
postupujte pracovními kroky v odstavci „Nasazení frézovací-
ho nástroje".
Upínací kleština 13 musí sedět v převlečné matici s trochou
vůle. Převlečná matice 5 se musí nechat lehce namontovat.
Pokud by měly být převlečná matice nebo upínací kleština po-
škozené, ihned je nahraďte.
– Stlačte aretační tlačítko vřetene 9 a podržte ho stlačené.
Případně pootočte rukou vřeteno motoru až se zaaretuje.
– Odšroubujte proti směru hodinových ručiček převlečnou
matici 5 pomocí stranového klíče 15.
– Uvolněte aretační tlačítko vřetene.
– Je-li to nutné, očistěte před sestavením všechny montova-
né díly měkkým štětcem nebo vyfouknutím pomocí tlako-
vého vzduchu.
– Novou převlečnou matici umístěte na nástrojový držák 14.
– Převlečnou matici volně dotáhněte.
 Upínací kleštinu s převlečnou maticí nikdy pevně neu-
tahujte, pokud není namontován žádný frézovací ná-
stroj. Jinak se může upínací kleština poškodit.
Nasazení frézovacího nástroje (viz obrázky C– D)
Podle účelu nasazení jsou k dispozici frézovací nástroje v nej-
různějších provedeních a jakostech.
Česky | 91
GKF 600
3 601 F0A 16.
3 601 F0A 17.
600
33000
–
– ¼
1,5
/II
