Dell IAP-92 Installationsanleitung

IAP-92 und IAP-93 Wireless Access Point
Installationsanleitung
Aruba IAP-92/IAP-93
Aruba IAP-92 und IAP-93 sind drahtlose Single-Radio-, Dualband-Access-Points,
die den Standard IEEE 802.11n für Hochleistungs-WLANs unterstützen. Diese
Access Points verwenden die MIMO-Technologie (Multiple-In, Multiple-Out) und
andere Techniken mit hohem Durchsatz, um Hochleistungs-, 802.11n-
Funktionalität mit 2,4 GHz oder 5 GHz zu bieten, während gleichzeitig vorhandene
802.11a/b/g-Drahtlosdienste unterstützt werden.
Der Aruba IAP-92/IAP-93 Access Point bietet die folgenden Funktionen:
Drahtloser Transceiver
Protokollunabhängige Netzwerkfunktionalität
Betrieb gemäß IEEE 802.11a/b/g/n als drahtloser Access Point
Betrieb gemäß IEEE 802.11a/b/g/n als drahtloser Air Monitor
Kompatibilität mit IEEE 802.3af PoE
Lieferumfang
IAP-92 oder IAP-93 Access Point
Installationsanleitung
Aruba Instant Quick Start Guide
Professionelles Installationshandbuch (nur IAP-92)
Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind
oder wenn Sie falsche Teile erhalten haben. Bewahren Sie den Karton
einschließlich der Original-Verpackungsmaterialien nach Möglichkeit auf.
Verwenden Sie diese Materialien, um das Produkt bei Bedarf zu verpacken
HINWEIS
und an den Händler zurückzugeben.

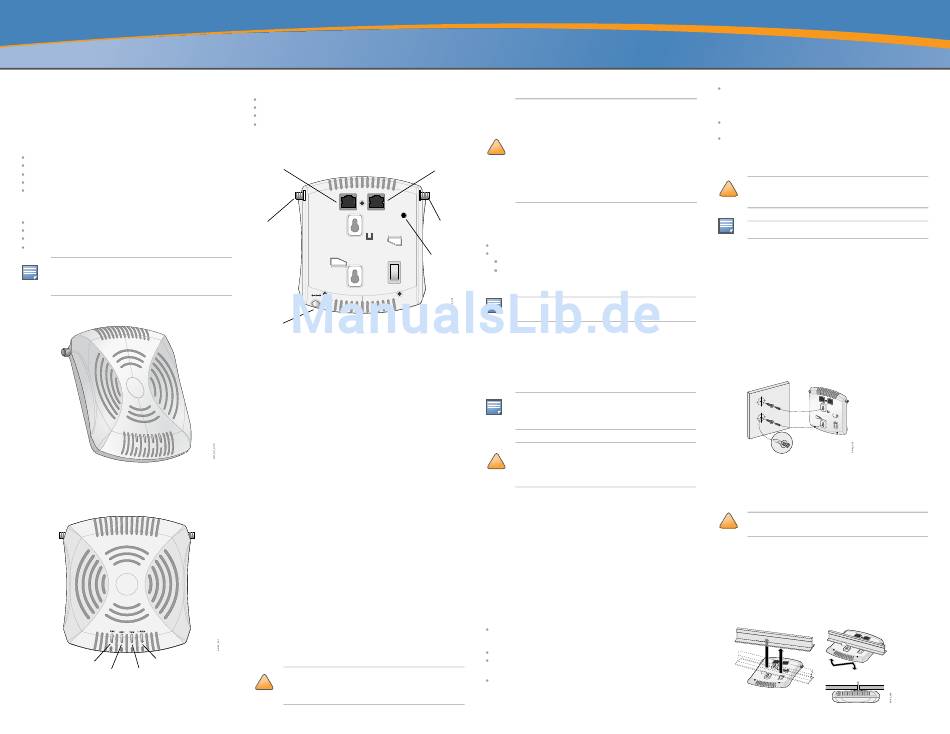

Abbildung 1 IAP-92/IAP-93 (IAP-92 abgebildet)
IAP-92/IAP-93 Hardwareübersicht
Abbildung 2 Vorderseite (IAP-92 abgebildet)
11B/G/N
PWR
11A/N
ENET
LEDs
PWR: Zeigt an, ob der IAP-92/IAP-93 eingeschaltet ist
ENET: Zeigt den Status des Ethernet-Ports des IAP-92/IAP-93 an
11A/N: Zeigt den Status des 802.11a/n-Funks an
11B/G/N: Zeigt den Status des 802.11b/g/n-Funks an
Informationen über die Anzeigemuster der LEDs des IAP-92/IAP-93 finden Sie in
Tabelle 1.
Abbildung 3 Rückseite (IAP-92 abgebildet)
ENET
CONSOLE
ENET CONSOLE
Antennen-
Antennen-
anschluss
anschluss
(nur IAP-92)
(nur IAP-92)
Taste
„RESET"
12V 1.25A
Stromanschluss
Konsolenschnittstelle
Über die Konsolenschnittstelle können Sie ein Terminal für die direkte lokale
Verwaltung anschließen.
Ethernet-Anschluss
Der IAP-92/IAP-93 ist mit einem 10/100/1000Base-T-Anschluss (RJ-45) für
kabelgebundene Netzwerkkonnektivität mit automatischer Erkennung der
Verbindungsgeschwindigkeit und MDI/MDX ausgestattet. Dieser Anschluss ist
konform mit Power over Ethernet (PoE) gemäß IEEE 802.3af und akzeptiert
48 VDC als standardgemäß definiertes Powered Device (PD, Verbraucher) von
einem Power Sourcing Equipment (PSE, Energieversorger), zum Beispiel von
einem PoE-Midspan-Injektor, oder von einer Netzwerkinfrastruktur, die PoE
unterstützt.
Gleichstromanschluss
Falls PoE nicht verfügbar ist, kann ein separat erhältlicher optionaler Aruba IAP
AC-DC-Adapter zur Versorgung des IAP-92/IAP-93 eingesetzt werden.
Reset-Taste
Mit der Reset-Taste können Sie den IAP auf die werkseitigen
Standardeinstellungen zurücksetzen. Wenn Sie Ihren IAP zu einem Gelände-AP
umgewandelt haben, wird er bei Drücken der Reset-Taste wieder in einem IAP
umgewandelt. So setzen Sie den IAP zurück:
1. Schalten Sie den IAP aus.
2. Halten Sie die Reset-Taste mit einem schmalen Gegenstand, zum Beispiel
einer gerade gebogenen Büroklammer, gedrückt.
3. Schalten Sie den IAP ein, ohne die Reset-Taste loszulassen. Die LED „Power"
blinkt 5 Sekunden lang.
4. Lassen Sie die Reset-Taste los.
Die LED „Power" blinkt innerhalb von 15 Sekunden erneut, um anzuzeigen, dass
das Reset abgeschlossen ist. Der IAP wird mit den werkseitigen
Standardeinstellungen gestartet.
Externe Antennenanschlüsse
Der IAP-92 wurde für die Verwendung mit externen Antennen entwickelt.
Der IAP-93 ist mit internen Antennen ausgestattet.
Bevor Sie beginnen
FCC Statement: Die missbräuchliche Terminierung von Access Points, die
in den USA (Modelle mit Nicht-US-Zulassungsdomäne) installiert werden,
!
verstößt gegen die FCC-Zulassung. Jeder absichtliche Verstoß dieser Art
kann dazu führen, dass die FCC die sofortige Beendigung des Betriebs
VORSICHT
fordert und kann auch die Beschlagnahme zur Folge haben (47 CFR 1.80).
EU-Erklärung:
Lower power radio LAN product operating in 2.4 GHz and 5 GHz bands.
Please refer to the Aruba Instant User Guide for details on restrictions.
Produit radio basse puissance pour réseau local opérant sur les fréquences
2,4 et 5 GHz. Veuillez consulter le Aruba Instantguide de l'utilisateur pour
plus de détails sur les limites d'utilisation.
!
Niedrigenergie-Funk-LAN-Produkt, das im 2,4-GHz- und 5-GHz-Band
VORSICHT
arbeitet. Weitere Informationen zu Einschränkungen finden Sie im Aruba
Instant User Guide.
Apparati Radio LAN a bassa Potenza, operanti a 2.4 GHz e 5 GHz. Fare
riferimento alla Aruba Instant User Guide per avere informazioni detagliate
sulle restrizioni.
Vor der IAP-Installation - Checkliste
Stellen Sie vor der Installation des IAP-92/IAP-93 Access Points sicher, dass
Folgendes zur Hand ist:
UTP-Kabel CAT5 in der erforderlichen Länge
Eine der folgenden Stromquellen:
IEEE 802.3af-konforme PoE-Quelle (Power over Ethernet)
Aruba AP AC-DC-Adapter-Kit (separat erhältlich)
Übersicht über den Einrichtungsprozess
Es ist wichtig, dass Sie die unter Vor der IAP-Installation - Checkliste
aufgeführten Punkte überprüfen, bevor Sie versuchen, einen IAP-92/IAP-93
einzurichten und zu installieren.
HINWEIS
Die erfolgreiche Einrichtung eines IAP-92/IAP-93 Access Points besteht aus fünf
Aufgaben, die in dieser Reihenfolge ausgeführt werden müssen:
1. Festlegen des Installationsstandorts für die einzelnen IAPs.
2. Installieren der einzelnen IAPs.
3. Überprüfen der Konnektivität nach der Installation.
4. Konfigurieren von virtuellen Controller. Siehe Aruba Instant Quick Start Guide.
Aruba Networks, Inc. hat in Übereinstimmung mit den behördlichen
Vorschriften die IAP-92/IAP-93 Access Points so konzipiert, dass nur
autorisierte Netzwerkadministratoren die Einstellungen ändern können.
Weitere Informationen zur IAP-Konfiguration finden Sie im Aruba Instant
HINWEIS
Quick Start Guide und im Aruba Instant User Guide.
Access Points sind Funkübertragungsgeräte und unterliegen als solche
behördlichen Regulierungen. Netzwerkadministratoren, die für die
!
Konfiguration und den Betrieb von Access Points verantwortlich sind,
müssen die örtlich geltenden Funkvorschriften einhalten. Insbesondere
VORSICHT
müssen Access Points Kanalzuweisungen verwenden, die für die
Umgebung, in der der Access Point genutzt wird, angemessen sind.
Festlegen der spezifischen Installationsstandorte
Sie können den IAP-92/IAP-93 Access Point an einer Wand oder unter der Decke
anbringen. Jeder Installationsort sollte sich so nah wie möglich an der Mitte des
beabsichtigten Abdeckungsbereichs befinden und sollte weder Hindernisse noch
offensichtliche Störungsquellen aufweisen. Diese Dämpfer/Reflektoren/
Störungsquellen beeinträchtigen die Verbreitung der Funkwellen und sollten in
der Planungsphase berücksichtigt und beim VisualRF ausgeglichen worden sein.
Erkennen bekannter Funk-Dämpfer/Reflektoren/
Störungsquellen
Es ist sehr wichtig, während der Installationsphase vor Ort nach Elementen zu
suchen, die als Funkdämpfer oder -reflektoren bzw. als Störungsquellen bekannt
sind. Achten Sie darauf, dass diese Elemente berücksichtig werden, wenn Sie
einen IAP an seinem festen Standort anbringen.
Beispiele für Funkdämpfer:
Zement/Beton – Alter Beton gibt viel Wasser ab, wodurch der Beton
ausgetrocknet wird, was die Ausbreitung von Funkwellen ermöglicht. Neuer
Beton bindet viel Wasser, sodass Funksignale blockiert werden.
Natürliche Elemente – Aquarien, Brunnen, Teiche und Bäume
Ziegelwände
Beispiele für Funkreflektoren:
Metallobjekte – Metallplatten zwischen Stockwerken, Betonrippenstahl,
Feuertüren, Klimaanlagen- und Heizungsschächte, mit Draht verstärkte
Fenster, Jalousien, Maschendrahtzäune (je nach Maschengröße),
Kühlschränke, Gestelle, Regale und Aktenschränke.
Platzieren Sie IAPs nicht zwischen zwei Klimaanlangen-/Heizungsschächten.
Achten Sie darauf, dass APs unter solchen Schächten platziert werden, um
Funkstörungen zu vermeiden.
Beispiele für Funkstörungsquellen:
Mikrowellengeräte und andere 2,4- oder 5-GHz-Objekte (zum Beispiel
schnurlose Telefone)
Schnurlose Headsets, wie sie zum Beispiel in Call Centern und Kantinen
verwendet werden
Installieren des IAP
Die Installation und Wartung von Aruba Networks-Produkten sollte von
!
speziell geschultem Personal ausgeführt werden. Zusätzliche Informationen
zu Antennen und Stromversorgung für Fachpersonal finden Sie unter
VORSICHT
https://support.arubanetworks.com.
Achten Sie bei der Installation eines IAP-92 darauf, die Antennen vor der
Montage des IAPs anzubringen.
HINWEIS
Verwenden der integrierten Öffnungen für die Wandmontage
Mithilfe der schlüssellochförmigen Öffnungen auf der Rückseite des IAPs kann
das Gerät aufrecht an einer Wand oder einem Regal im Innenbereich angebracht
werden. Achten Sie bei der Auswahl der Montageposition darauf, dass rechts
neben der Einheit noch ausreichend Platz für Kabel ist.
1. Da sich die Anschlüsse auf der Rückseite des Geräts befinden, müssen Sie
den IAP so anbringen, dass es einen freien Weg zum Ethernet-Anschluss gibt,
zum Beispiel eine vorgefertigte Bohrung in der Montagefläche.
2. Bringen Sie an der Montageposition zwei Schrauben im Abstand von 4,7 cm
an der Wand oder am Regal an. Wenn Sie das Gerät an einer
Trockenbauwand anbringen, empfiehlt Aruba die Verwendung von
geeigneten Dübeln (nicht im Lieferumfang enthalten).
3. Richten Sie die Montageöffnungen auf der Rückseite des IAPs über den
Schrauben aus und schieben Sie die Einheit an ihre Position (siehe Abbildung
Abbildung 4 Installation des IAP-92/IAP-93 Access Points an einer Wand
Verwenden der integrierten Befestigungen für die
Deckenschiene
Mit den Schnappvorrichtungen für die Deckenmontage auf der Rückseite des
IAPs kann das Gerät sicher direkt an einer 15/16 Zoll breiten, standardmäßigen
Deckenplattenschiene befestigt werden.
Achten Sie darauf, dass der IAP sicher auf der Schiene sitzt, wenn Sie das
!
Gerät an die Decke hängen; bei unsachgemäßer Befestigung könnte es
herunterfallen.
VORSICHT
1. Führen Sie die erforderlichen Kabel durch ein vorbereitetes Loch in der
Deckenplatte in der Nähe der für den IAP vorgesehenen Position.
2. Falls erforderlich, schließen Sie das Konsolenkabel an die
Konsolenschnittstelle auf der Rückseite des IAPs an.
3. Halten Sie den IAP an die Deckenschiene, wobei sich die Vorrichtungen für
die Anbringung an der Deckenschiene in einem Winkel von ungefähr 30 Grad
zur Schiene befinden sollten (siehe Abbildung 5). Achten Sie darauf, dass sich
etwaige Kabelschlaufen über der Deckenplatte befinden.
Abbildung 5 Ausrichtung der Befestigungsvorrichtungen für die Deckenmontage
4).
