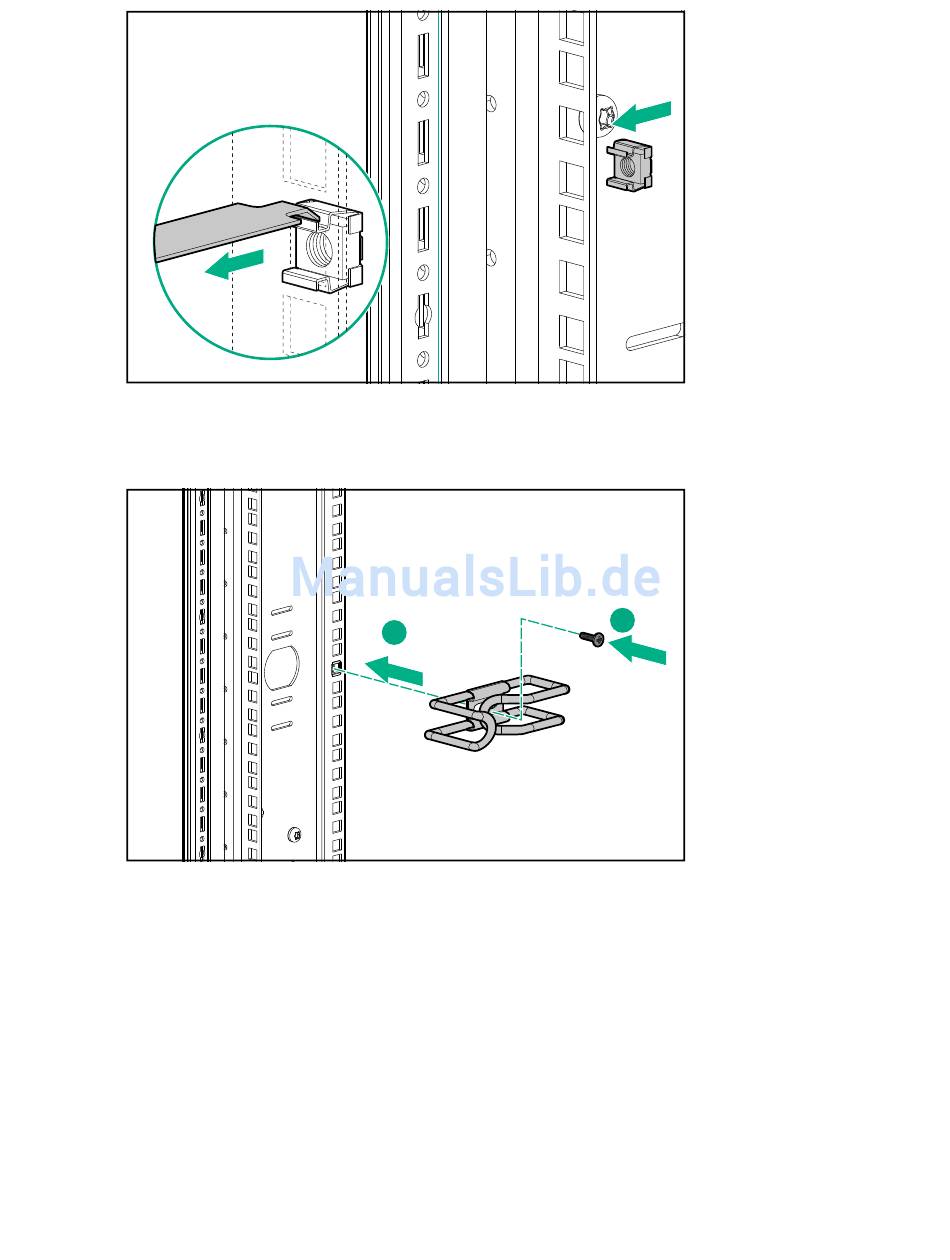

2. Richten Sie die Kabelführungs-D-Ring-Halterung an der M6-Käfigmutter (1) aus.
3. Setzen Sie mithilfe eines Torx-T-25-Schraubendrehers eine M6 x 16-mm-Torx-Schraube ein, um die
Kabelführungs-D-Ring-Halterung am Rack (2) zu befestigen.
Montieren der Kabelführungs-D-Ring-Halterung in einer seitlichen Halterung
Prozedur
1. Richten Sie die Kabelführungs-D-Ring-Halterung an der Schraubenbohrung an der gewünschten Stelle an
der Rack-Seite (1) aus.
2. Setzen Sie mithilfe eines Torx-T-25-Schraubendrehers eine M5,5 x 10-mm-Torx-Schraube ein, um die
Kabelführungs-D-Ring-Halterung am Rack (2) zu befestigen.
1
Montieren der Kabelführungs-D-Ring-Halterung in einer seitlichen Halterung
2
39
