Hardware-Referenzhandbuch
HP ap5000 All-In-One-Verkaufsstellensystem

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP ap5000

Inhaltszusammenfassung für HP ap5000

  • Seite 1 Hardware-Referenzhandbuch HP ap5000 All-In-One-Verkaufsstellensystem...
  • Seite 2 HP haftet – ausgenommen für die Verletzung des Lebens, des Körpers, der Gesundheit oder nach dem Produkthaftungsgesetz – nicht für Schäden, die fahrlässig von HP, einem gesetzlichen Vertreter oder einem Erfüllungsgehilfen verursacht wurden. Die Haftung für grobe Fahrlässigkeit und Vorsatz bleibt hiervon unberührt.

  • Seite 3: Allgemeines

    Allgemeines In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
  • Seite 4 Allgemeines DEWW...

  • Seite 5: Inhaltsverzeichnis

    Anschließen der Kabel ......................... 9 Einstellen des Neigungswinkels ......................10 Verwenden der Reklamevorrichtung ....................11 Anbringen eines HP/Kensington MicroSaver-Sicherungskabels ............13 Entfernen und Wiederanbringen des kundenseitigen VFD-Displays ..........14 Aus- und Einbauen der Festplatte ...................... 18 Entfernen und Wiederanbringen des Netzteils ................... 21 Installieren von zusätzlichem Speicher ....................
  • Seite 6 Anhang A Elektrostatische Entladung ......................32 Vermeiden von Schäden durch elektrostatische Entladungen ............32 Erdungsmethoden ..........................32 Anhang B Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung ......34 Betriebshinweise und allgemeine Pflegehinweise ................34 Transportvorbereitung ........................35 Index ................................... 36 DEWW...

  • Seite 7: Produktmerkmale

    Produktmerkmale Standardfunktionen Das HP ap5000 All-In-One-Verkaufsstellensystem weist folgende Funktionen auf: ● Wasserfester Touchscreen: So sind auch nasse Hände kein Problem. Sie können den Touchscreen mit einem Stift, ihren Fingerspitzen, ihren Fingernägeln oder der Kante einer Kreditkarte bedienen. ● Kundenseitige zweizeilige Fluoreszenzanzeige (Vacuum Fluorescent Display, VFD).

  • Seite 8: Systemkomponenten

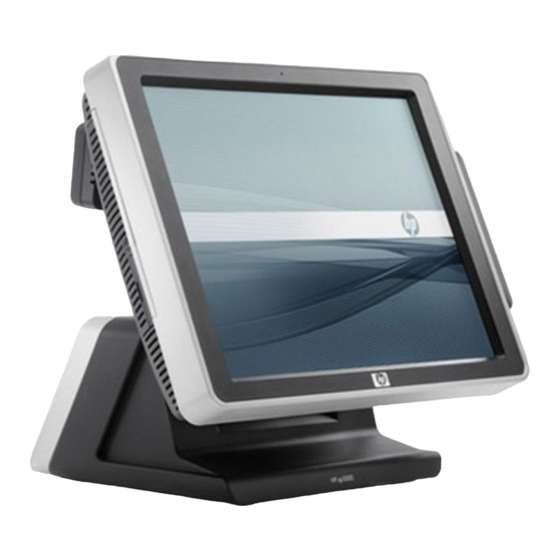

    ● Drei Jahre Garantie. ● Kompatibles „Plug-and-Play” mit Verkaufsstellen-Peripheriegeräten von HP. Systemkomponenten Abbildung 1-1 Systemkomponenten Touchscreen Verstellbares Touchscreen-Gelenk Betriebs-LED Reklamevorrichtung Magnetstreifenleser Standfuß und Gehäuse für das Netzteil Kundenseitiges VFD-Display Untere I/O-Abdeckung Laufwerkabdeckung Betriebstaste Verstellbares VFD-Gelenk Seitliche I/O-Abdeckung Kapitel 1 Produktmerkmale...

  • Seite 9: Komponenten Der I/O-Abdeckung An Der Unterseite

    Komponenten der I/O-Abdeckung an der Unterseite Abbildung 1-2 Anschlüsse auf der I/O-Abdeckung an der Unterseite Steckplatz für Kensington PS/2-Tastaturanschluss Diebstahlsicherung Serieller Anschluss (COM2, 5V) Serieller Anschluss (COM1, 5V) Paralleler Anschluss Serieller Anschluss (COM3, 12V) RJ-45-Netzwerkanschluss VGA-Anschluss 24V-USB+POWER-Anschluss USB (Universal Serial Bus)-Anschlüsse Betriebstaste Netzkabelanschluss DEWW...

  • Seite 10: Komponenten Auf Der Seitlichen Abdeckung

    Komponenten auf der seitlichen Abdeckung Abbildung 1-3 Seitliche Anschlüsse Primäre Festplatte Mikrofonanschluss (pink) Schacht für sekundäre Festplatte USB (Universal Serial Bus)-Anschluss Audio-Ausgangsanschluss (grün) Kapitel 1 Produktmerkmale DEWW...

  • Seite 11: Hardware-Aufrüstung

    Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. ACHTUNG: Statische Elektrizität kann die elektrischen Komponenten des Computers oder der optionalen Geräte beschädigen.

  • Seite 12: Entfernen Der I/O-Abdeckung An Der Unterseite

    Entfernen der I/O-Abdeckung an der Unterseite Entfernen Sie die I/O-Abdeckung an der Unterseite, indem Sie die zwei Laschen am oberen Rand der Abdeckung nach unten drücken (1) und die Abdeckung dann aufklappen (2). Abbildung 2-1 Entfernen der I/O-Abdeckung an der Unterseite Wiederanbringen der I/O-Abdeckung an der Unterseite Bringen Sie die I/O-Abdeckung an der Unterseite wieder an, indem Sie die Unterseite der Abdeckung einsetzen (1) und die Oberseite zuklappen, bis sie hörbar einrastet (2).

  • Seite 13: Entfernen Der Seitlichen I/O-Abdeckung

    Entfernen der seitlichen I/O-Abdeckung Entfernen Sie die seitliche I/O-Abdeckung, indem Sie in der Mitte der Abdeckung ziehen (1) und die Abdeckung dann aufklappen (2). Abbildung 2-3 Entfernen der seitlichen I/O-Abdeckung Wiederanbringen der seitlichen I/O-Abdeckung Bringen Sie die seitliche I/O-Abdeckung wieder an, indem Sie den Haken auf der seitlichen Abdeckung in die Aussparung auf der größeren Laufwerkabdeckung schieben (1) und die Abdeckung zuklappen, bis sie hörbar einrastet (2).

  • Seite 14: Entfernen Der Laufwerkabdeckung

    Entfernen der Laufwerkabdeckung Lockern Sie zum Entfernen der Laufwerkabdeckung die Schrauben, die die Abdeckung fixieren (1), klappen Sie die Abdeckung hoch (2), und ziehen Sie die Abdeckung von der Displayfront (3). HINWEIS: Die Laufwerkabdeckung ist mit einer unverlierbaren Schraube befestigt, die beim Lösen an der Laufwerkabdeckung verbleibt.

  • Seite 15: Anschließen Der Kabel

    Anschließen der Kabel Wenn Sie Peripheriegeräte an der I/O-Abdeckung an der Unterseite anschließen, führen Sie die Kabel der Peripheriegeräte durch die Unterseite und das Loch oben in der Mitte des Standfußes, bevor Sie sie anschließen. Abbildung 2-7 Anschließen der Kabel DEWW Anschließen der Kabel...

  • Seite 16: Einstellen Des Neigungswinkels

    Einstellen des Neigungswinkels Der Touchscreen kann im Bereich von 90 Grad beliebig eingestellt werden. Beim kundenseitigen VFD- Display liegt dieser Bereich innerhalb von 80 Grad. Abbildung 2-8 Einstellen des Neigungswinkels für den Touchscreen Abbildung 2-9 Einstellen des Neigungswinkels für das kundenseitige VFD-Display Kapitel 2 Hardware-Aufrüstung DEWW...

  • Seite 17: Verwenden Der Reklamevorrichtung

    Windows XP oder Windows Embedded POSReady 2009 wählen Sie Start > Alle Programme > HP Point of Sale Information (HP Verkaufsstelleninformationen) aus, um auf die Vorlage zuzugreifen. Unter Windows 7 wählen Sie Start > HP Point of Sale Information (HP Verkaufsstelleninformationen) aus, um auf die Vorlage zuzugreifen.
  • Seite 18 Bringen Sie die Abdeckung wieder an, indem Sie sie gerade auf den Standfuß drücken. Abbildung 2-11 Wiederanbringen der Abdeckung für die Reklamevorrichtung Kapitel 2 Hardware-Aufrüstung DEWW...

  • Seite 19: Anbringen Eines Hp/Kensington Microsaver-Sicherungskabels

    Anbringen eines HP/Kensington MicroSaver- Sicherungskabels Entfernen Sie die I/O-Abdeckung an der Unterseite (siehe „Entfernen der I/O-Abdeckung an der Unterseite“ auf Seite Bringen Sie das Sicherheitskabel am entsprechenden Steckplatz auf der I/O-Abdeckung an der Unterseite an. Abbildung 2-12 Anbringen eines HP/Kensington MicroSaver-Sicherungskabels Bringen Sie die I/O-Abdeckung wieder an der Unterseite an (siehe „Wiederanbringen der I/O-...

  • Seite 20: Entfernen Und Wiederanbringen Des Kundenseitigen Vfd-Displays

    Entfernen und Wiederanbringen des kundenseitigen VFD- Displays Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus. Trennen Sie das Netzkabel von der Steckdose. ACHTUNG: Unabhängig vom Betriebsmodus ist die Systemplatine immer spannungsgeladen, wenn das System mit einer Strom führenden Steckdose verbunden ist.
  • Seite 21 Lösen Sie die beiden Schrauben unterhalb des Displays (1), und schieben Sie das Display vom System (2). Abbildung 2-14 Entfernen des kundenseitigen VFD-Displays Führen Sie das serielle Kabel des neuen Displays durch das Loch in der Mitte des Gelenkbereichs, und schließen Sie das Kabel am selben COM-Port auf der I/O-Abdeckung an, der auch für das alte Display verwendet wurde.
  • Seite 22 Wenn Sie das kundenseitige Display entfernen, aber kein neues anbringen, bringen Sie über dem Steckplatz des Displays die im Lieferumfang des Systems enthaltene Abdeckung für den kundenseitigen Display-Steckplatz an. Setzen Sie zunächst den oberen Teil der Abdeckung ein (1), und bringen Sie die Abdeckung dann mit etwas Druck auf den unteren Teil der Abdeckung an (2).
  • Seite 23 Bringen Sie die Abdeckung der Gelenkhalterung an, indem Sie die oberen Teile der Abdeckung über die beiden Seitenteile der Halterung ziehen (1). Drücken Sie anschließend die Unterseite der Abdeckung auf die Halterung, bis sie hörbar einrastet (2). Abbildung 2-17 Wiederanbringen der Abdeckung der VFD-Gelenkhalterung Bringen Sie die I/O-Abdeckung wieder an der Unterseite an (siehe „Wiederanbringen der I/O- Abdeckung an der Unterseite“...

  • Seite 24: Aus- Und Einbauen Der Festplatte

    Aus- und Einbauen der Festplatte ACHTUNG: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus.
  • Seite 25 Um die Festplatte aus der Kunststoffhalterung zu lösen, ziehen Sie die beiden Enden auf einer Seite der Halterung nach oben (1), und entnehmen Sie die Festplatte aus der Halterung (2). Abbildung 2-19 Entnehmen der Festplatte aus der Halterung Um die neue Festplatte in die Halterung einzusetzen, halten Sie die Festplatte in einem leichten Winkel und setzen eine Seite der Festplatte in die Halterung ein (1).
  • Seite 26 Um die Festplatte anzubringen, schieben Sie die Festplatte mit der Anschlussseite voraus fest in den Schacht. Abbildung 2-21 Einbauen der Festplatte Bringen Sie die Laufwerkabdeckung wieder an (siehe „Wiederanbringen der Laufwerkabdeckung“ auf Seite Schließen Sie das Netzkabel wieder an, und drücken Sie die Betriebstaste. Kapitel 2 Hardware-Aufrüstung DEWW...

  • Seite 27: Entfernen Und Wiederanbringen Des Netzteils

    Entfernen und Wiederanbringen des Netzteils Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus. Trennen Sie das Netzkabel von der Steckdose. ACHTUNG: Unabhängig vom Betriebsmodus ist die Systemplatine immer spannungsgeladen, wenn das System mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie das Netzkabel aus der Steckdose, um die internen Komponenten nicht zu beschädigen.
  • Seite 28 Nehmen Sie das Netzteil und die Kabel aus dem Gerätestandfuß. Abbildung 2-23 Entfernen des Netzteils Schließen Sie das externe Netzkabel an das Netzteil an. Führen Sie das ringförmig geriffelte Ende des Netzkabels durch das Loch oben am Standfuß, und schließen Sie das Netzkabel am Netzanschluss auf der I/O-Abdeckung an der Unterseite an. Platzieren Sie das Netzteil im Standfuß, sodass es sich auf den Metallvorrichtungen im Standfuß...
  • Seite 29 Bringen Sie die Netzteilhalterung wieder an, indem Sie die Seite mit dem Schlitz in den Rahmen einsetzen (1) und die Rändelschraube anziehen (2). Abbildung 2-25 Wiederanbringen der Netzteilhalterung Bringen Sie die I/O-Abdeckung wieder an der Unterseite an (siehe „Wiederanbringen der I/O- Abdeckung an der Unterseite“...

  • Seite 30: Installieren Von Zusätzlichem Speicher

    Installieren von zusätzlichem Speicher Der Computer ist mit DDR2-SDRAM-Speicher ausgestattet (Double Data Rate 2-Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu zwei Standard-DIMMs bestückt werden.

  • Seite 31: Einsetzen Von Dimms

    Einsetzen von DIMMs ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen. Unabhängig vom Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Sie Speichermodule hinzufügen oder entfernen, während Spannung anliegt, kann dies zu irreparablen Schäden an den Speichermodulen bzw.
  • Seite 32 Um den Magnetstreifenleser zu entfernen, lösen Sie die beiden Schrauben, die den Magnetstreifenleser an der Displayfront fixieren (1), nehmen Sie ihn von der Displayfront ab (2), und trennen Sie das an der Unterseite des Magnetstreifenlesers angebrachte Kabel (3). HINWEIS: Die Schrauben sind möglicherweise mit Abdeckkappen versehen, die vor dem Entfernen der Schrauben abgenommen werden müssen.
  • Seite 33 Heben Sie den unteren Teil des Displayfront-Gehäuses (dort, wo die beiden Schrauben gelöst wurden) vom Touchscreen (1) und entfernen Sie anschließend den oberen Teil des Gehäuses (2). Abbildung 2-28 Entfernen der Displayfront Suchen Sie die Speichermodulsteckplätze auf der Systemplatine. VORSICHT! Um die Verletzungsgefahr durch heiße Oberflächen zu vermeiden, warten Sie, bis die inneren Systemkomponenten abgekühlt sind, bevor Sie diese anfassen.
  • Seite 34 Wiederholen Sie die Schritte 12 und 13, um weitere Module einzusetzen. Nach dem Einsetzen des Speichermoduls/der Speichermodule platzieren Sie zuerst den oberen Teil des Displayfront-Gehäuses auf der Displayfront (1), dann den unteren Teil (2). Abbildung 2-30 Wiederanbringen der Displayfront Bringen Sie die fünf Schrauben, die die Displayfront mit ihrem Gehäuse verbinden, wieder an. HINWEIS: Einige Modelle besitzen nur vier Schrauben.
  • Seite 35 Schließen Sie das Kabel des Magnetstreifenlesers an (1), platzieren Sie den Magnetstreifenleser seitlich an der Displayfront (2), und bringen Sie die beiden Schrauben wieder an, die den Magnetstreifenleser fixieren (3). Abbildung 2-32 Wiederanbringen des Magnetstreifenlesers Drehen Sie das Gerät um, und stellen Sie es auf den Standfuß. Verbinden Sie das Netzkabel und alle Peripheriegeräte mit dem Anschluss an der I/O-Abdeckung an der Unterseite.

  • Seite 36: Konfigurieren Der Software

    Starten Sie das TouchMon Dienstprogramm, indem Sie mit der rechten Maustaste auf das TouchMon Symbol in der Taskleiste klicken und anschließend 4 points calibration (4-Punkt- Kalibrierung) auswählen, oder indem Sie Start > Alle Programme > HP Touch > HP TouchMon Calibration (HP TouchMon Kalibrierung) auswählen.
  • Seite 37 HINWEIS: Schließen Sie den kundenseitigen VFD-Monitor nicht an den COM3-Port an. Drücken Sie die Betriebstaste, um den Computer auszuschalten. Um das Computer Setup Utility zu starten, drücken Sie die Betriebstaste erneut, um den Computer einzuschalten, und drücken Sie anschließend die Taste F10, bevor das Betriebssystem startet. Merken Sie sich, an welchen COM-Port (COM1 oder COM2) auf der Rückseite des Systems der kundenseitige VFD-Monitor angeschlossen ist.

  • Seite 38: Anhang A Elektrostatische Entladung

    Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:...
  • Seite 39 Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen, wenden Sie sich an einen Servicepartner. HINWEIS: Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Servicepartner. DEWW Erdungsmethoden...

  • Seite 40: Anhang B Betriebshinweise, Allgemeine Pflegehinweise Und Transportvorbereitung

    Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Auch wenn das Display wasserfest ist, sollten Sie es vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen schützen. ●...

  • Seite 41: Transportvorbereitung

    Transportvorbereitung Falls Sie den Computer versenden müssen, beachten Sie die folgenden Hinweise: Sichern Sie die Dateien auf der Festplatte. Stellen Sie sicher, dass die Sicherungsmedien bei der Lagerung oder während des Transports keinen elektrischen oder magnetischen Impulsen ausgesetzt werden. HINWEIS: Die Festplatte ist automatisch gesperrt, wenn die Stromzufuhr zum System unterbrochen wird.

  • Seite 42: Index

    Index Abdeckung Anbringen wiederanbringen 6 Magnetstreifenleser Sicherungskabel 13 Komponenten 3 Entfernen 26 Ausbauen Installationshinweise 5 Installieren 29 Festplatte 18 Installieren Konfigurieren 17 Festplatte 18 I/O-Abdeckung an der Betriebshinweise 34 Neigungsbereich Unterseite 6 Kundenseitiges Display 10 Laufwerkabdeckung 8 Touchscreen-Display 10 Magnetstreifenleser 29 DIMM-Module.
