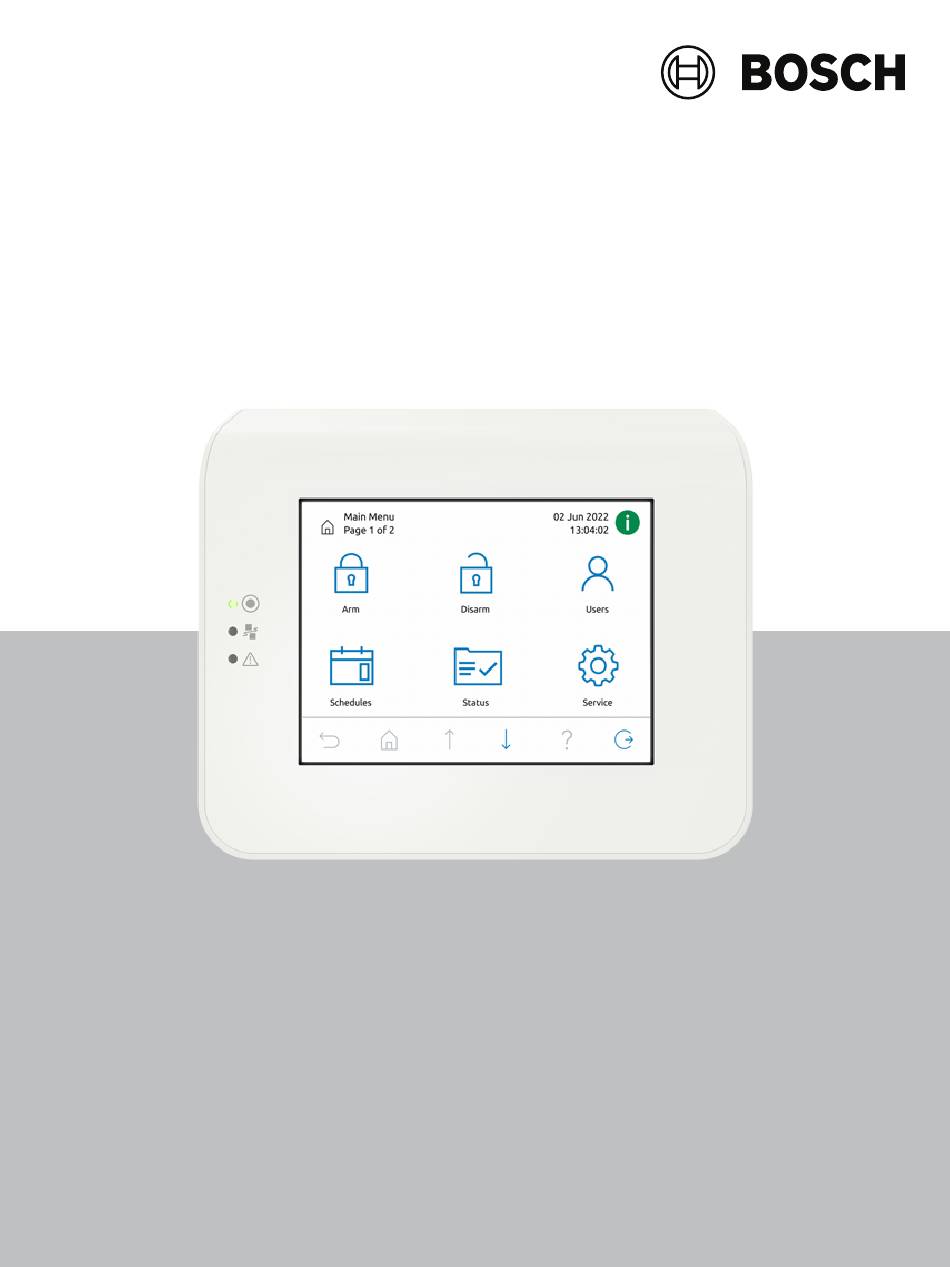

- Seite 1 MAP touch keypad 5000 IUI‑MAP0001‑3 Bedienungsanleitung...
- Seite 3 MAP touch keypad 5000 Inhaltsverzeichnis | de Inhaltsverzeichnis Sicherheit Kurzinformation Einführung Umgebungsbedingungen Systemübersicht Gehäuse mit LEDs LCD-Bildschirm Hauptmenü Erste Schritte Ruhemodus Anmelden Abmelden Bedienung Bearbeitung von Alarmen 5.1.1 Stummschalten von Alarmen 5.1.2 Löschen von Alarmen und Ereignissen 5.1.3 Anzeigen des Ereignisspeichers 5.1.4...
- Seite 4 | Inhaltsverzeichnis MAP touch keypad 5000 Fehlerbeseitigung Wartung 2023-03 | V01 | F.01U.409.074 Bosch Security Systems B.V. Bedienungsanleitung...
- Seite 5 MAP touch keypad 5000 Sicherheit | de Sicherheit Gefahr! Elektrizität Bei unsachgemäßer Bedienung der Anlage oder wenn das System geöffnet oder modifiziert wird, besteht Verletzungsgefahr durch Stromschlag. Öffnen oder verändern Sie niemals das System. Wenden Sie sich an Ihren Errichter, wenn Sie Ihr System ändern lassen möchten.
- Seite 6 | Kurzinformation MAP touch keypad 5000 Kurzinformation Dieses Handbuch beschreibt die Bedienung des MAP Bedienteil eine Taste drücken. Einführung Das MAP Bedienteil eine Taste drücken ist ein Eingabegerät für das MAP 5000-System. Jedes Bedienteil eine Taste drücken verfügt über einen LCD-Farbbildschirm mit einer Bilddiagonale von 14 cm (5,7 Zoll).

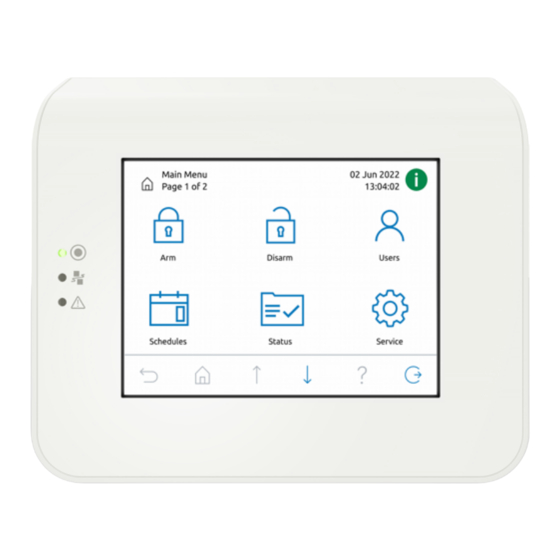

- Seite 7 MAP touch keypad 5000 Systemübersicht | de Systemübersicht Das MAP Bedienteil eine Taste drücken besteht aus einem Gehäuse mit drei LEDs und einem LCD-Bildschirm. Gehäuse mit LEDs Am linken Rand des MAP-Bedienteil eine Taste drücken-Gehäuses befinden sich drei Leuchtdioden (LEDs):...
- Seite 8 | Systemübersicht MAP touch keypad 5000 Hauptmenü – Bildschirm 1 Element Komponente Beschreibung Bildschirmname Diese Informationen bezeichnen den aktiven Bildschirm. Menüsymbole Diese Symbole dienen zum Durchführen von Aufgaben. Symbol Dieses Symbol zeigt an, dass sich das Bedienteil im „Errichtermodus”...
- Seite 9 MAP touch keypad 5000 Systemübersicht | de Hauptmenü – Bildschirm 2 Tasten auf der Navigationsleiste Element Komponente Beschreibung Zurück Zeigt den vorherigen Bildschirm an Home Zeigt das Hauptmenü an Bild nach oben Zeigt auf Bildschirmen, die mehr als eine Seite umfassen, die vorherige Seite an.
- Seite 10 | Erste Schritte MAP touch keypad 5000 Erste Schritte In diesem Kapitel wird beschrieben, wie man sich an- und abmeldet. Ruhemodus Wenn das Bedienteil eine Taste drücken nicht verwendet wird, wird ein Ruhebildschirm angezeigt. So wird der Ruhebildschirm entfernt: Berühren Sie den Bildschirm, um den Ruhemodus zu verlassen und den...
- Seite 11 MAP touch keypad 5000 Bedienung | de Bedienung In diesem Kapitel werden alle Benutzervorgänge beschrieben. Bearbeitung von Alarmen In diesem Kapitel wird die Bearbeitung von Alarmen und anderen Ereignissen beschrieben. 5.1.1 Stummschalten von Alarmen So schalten Sie den akustischen Signalgeber im lokalen Bedienteil eine Taste drücken stumm Berühren Sie den Bildschirm vom lokalen Bedienteil eine Taste drücken.
- Seite 12 | Bedienung MAP touch keypad 5000 5.1.4 Zurücksetzen einer Abdecküberwachungs-Meldung So setzen Sie eine Abdecküberwachungs-Meldung zurück: Eine Abdecküberwachungs-Meldung wird angezeigt, wenn ein Objekt vor einem Bewegungsmelder platziert wird, der Abdeckungsversuche erkennen kann. Starten Sie den Bewegungsmeldertest für den Bereich, in dem sich die Bewegungsmelder befindet.
- Seite 13 MAP touch keypad 5000 Bedienung | de Die Tasten mit den möglichen Filterauswahlen werden angezeigt. Die möglichen Filterauswahlen hängen vom aktuell angezeigten Menü ab. Beispielsweise können Bereiche nach ihrem Status der Scharfschaltung und Geräte nach ihrem Fehler- oder Umgehungsstatus gefiltert werden.
- Seite 14 | Bedienung MAP touch keypad 5000 So machen Sie einen Bereich bereit zum Scharfschalten: Ein Bereich ist nicht bereit zum Scharfschalten, wenn das Symbol angezeigt wird. Es gibt aktive oder gestörte Geräte im Bereich. Um einen Bereich nicht scharfzuschalten, drücken Sie die gewünschte Option bzw. den gewünschten Bereich.
- Seite 15 MAP touch keypad 5000 Bedienung | de So öffnen Sie das Menü „Unscharfschalten“: Zum Öffnen des Menüs Unscharfschalten drücken Sie Das Menü Unscharfschalten mit drei Menüoptionen wird angezeigt. ð Das Menü „Unscharfschalten“ – Option 1: Einen vordefinierten lokalen Bereich unscharfschalten Wählen Sie diese Option, um einen vordefinierten Bereich in einem Schritt...
- Seite 16 | Bedienung MAP touch keypad 5000 So fügen Sie einen neuen Benutzer hinzu: Drücken Sie Benutzer hinzufügen. Die Optionen, die für einen Benutzer festgelegt werden können, werden angezeigt. Zum Hinzufügen eines Benutzers sind die folgenden Optionen verpflichtend: – Benutzer-ID eingeben –...
- Seite 17 MAP touch keypad 5000 Bedienung | de Drücken Sie zur Bestätigung der ID Die SmartKey-Optionen werden angezeigt. Drücken Sie SmartKey-Profil auswählen. Die vordefinierten SmartKey-Profile werden angezeigt. Wenn kein vordefiniertes SmartKey-Profil verfügbar ist, wird eine Fehlermeldung angezeigt. Wählen Sie ein vordefiniertes SmartKey-Profil.
- Seite 18 | Bedienung MAP touch keypad 5000 Die Benutzeroptionen werden angezeigt. So beenden Sie das Hinzufügen eines Benutzers: Nachdem alle Bedienteil eine Taste drücken Benutzeroptionen eingegeben wurden, drücken Sie , um den Benutzer hinzuzufügen. Eine Bestätigungsmeldung wird angezeigt. Das Menü Benutzer wird angezeigt.
- Seite 19 MAP touch keypad 5000 Bedienung | de Es muss ein neues Passwort eingegeben werden. Weitere Informationen finden Sie unter ð Ändern des Zugangscodes, Seite 20 . So bearbeiten Sie einen Benutzernamen: Drücken Sie Benutzername ändern. Die Optionen für Benutzernamen werden angezeigt.
- Seite 20 | Bedienung MAP touch keypad 5000 Im Fall eines zeitbegrenzten Benutzers geben Sie die Anzahl der Tage an, für die der Benutzer aktiviert ist (0–99). Wenn Sie 0 eingeben, wird der zeitbegrenzte Benutzer ein inaktiver Benutzer. Inaktive Benutzer können vom Errichter aktiviert werden.
- Seite 21 MAP touch keypad 5000 Bedienung | de So ändern Sie den Zugangscode: Drücken Sie Zugangscode ändern. Geben Sie über die Zifferntastatur ein neues 6-stelliges Passwort im Feld Neuen Zugangscode eingeben ein. Geben Sie zum Überprüfen über die Zifferntastatur erneut das neue 6-stellige Passwort in das Feld Neuen Benutzercode eingeben ein.
- Seite 22 | Bedienung MAP touch keypad 5000 – Option 3: Gerät abschalten/einschalten Wählen Sie diese Option, um ein Gerät abzuschalten oder einzuschalten. Geräte können nach ihrem Status der Abschaltung und Störung gefiltert werden. Nur abschaltbare Geräte werden angezeigt. – Option 4: Alle Geräte einschalten Wählen Sie diese Option, um alle abgeschalteten Geräte einzuschalten.
- Seite 23 MAP touch keypad 5000 Bedienung | de 5.7.3 Abschalten/Einschalten von Geräten Wenn ein Gerät abgeschaltet ist, wird es ignoriert, bis es erneut eingeschaltet wird. Wenn Sie beispielsweise ein Fenster mit einem installierten Fenster-Magnetkontakt geöffnet lassen möchten, den Bereich, in dem sich das Fenster befindet, aber trotzdem scharfschalten möchten, können Sie den Fenster-Magnetkontakt abschalten.
- Seite 24 | Bedienung MAP touch keypad 5000 – Option 5: Funktionstest Wählen Sie diese Option zum Starten oder Fortsetzen eines Funktionstests, zum Starten eines Tests eines Körperschallmelders und zum Drucken eines Funktionstests. – Option 6: Begehtest Wählen Sie diese Option zum Starten eines Begehtests für alle oder ausgewählte Bereiche.
- Seite 25 MAP touch keypad 5000 Bedienung | de Informationen darüber, wie Ereignisse, die länger als 24 Stunden zurückliegen, angezeigt werden, finden Sie unter So filtern Sie den Hintergrundspeicher nach Datumsbereich:, Seite 25 . Informationen darüber, wie Sie Geräteereignisse anzeigen, finden Sie unter Ereignisspeicher, Seite 33 .
- Seite 26 | Bedienung MAP touch keypad 5000 Um den Hintergrundspeicher gefiltert nach dem ausgewählten Ereignistyp anzuzeigen, drücken Sie Hintergrundspeicher anzeigen. Die Ereignisse, die im Hintergrundspeicher der Zentrale gespeichert und nach dem ð ausgewählten Ereignistyp gefiltert sind, werden angezeigt. So sortieren Sie: Drücken Sie Sortierkriterium.
- Seite 27 MAP touch keypad 5000 Bedienung | de 5.8.4 Einstellen von Datum und Uhrzeit So öffnen Sie das Menü „Wartung“: Zum Öffnen des Menüs Wartung drücken Sie Das Menü Wartung mit zwölf Menüoptionen wird angezeigt. ð So legen Sie Datum und Uhrzeit fest: Drücken Sie Datum/Uhrzeit einstellen.
- Seite 28 | Bedienung MAP touch keypad 5000 Wählen Sie die Bereiche, für die Sie einen Funktionstest starten möchten. Sie können Bereiche auch nach Namen suchen oder nach ihrem Namen sortieren. Drücken Sie Eine Meldung wird angezeigt, dass die Ereigniskommunikation während des Funktionstests deaktiviert wird.
- Seite 29 MAP touch keypad 5000 Bedienung | de Optional: Um den Test des Körperschallmelders auszudrucken, drücken Sie das Symbol . Weitere Informationen finden Sie unter So drucken Sie einen Funktionstest aus:, Seite 29 . ð Der Test des Körperschallmelders ist abgeschlossen.
- Seite 30 | Bedienung MAP touch keypad 5000 So führen Sie einen Zutrittssignal- und Anzeigetest durch: Drücken Sie Zutrittssignal- und Anzeigetest. Eine Meldung wird angezeigt, dass der Zutrittssignal- und Anzeigetest durchgeführt wird. Die grünen, gelben und roten LEDs des Bedienteil eine Taste drücken leuchten drei Sekunden lang auf.
- Seite 31 MAP touch keypad 5000 Bedienung | de 5.8.10 Einstellen der Helligkeit/Lautstärke So öffnen Sie das Menü „Wartung“: Zum Öffnen des Menüs Wartung drücken Sie Das Menü Wartung mit zwölf Menüoptionen wird angezeigt. ð Einstellen der Lautstärke und Helligkeit des Bedienteil eine Taste drücken Drücken Sie Helligkeit/Lautstärke einstellen.
- Seite 32 | Bedienung MAP touch keypad 5000 Eine Liste aller Bereiche wird angezeigt. Die Bereiche, für die ein Sperrzeitintervall konfiguriert ist, werden durch das Symbol angezeigt. Wählen Sie für den Zugriff auf das Menü Sperrzeit den Bereich und drücken Sie Das Menü...
- Seite 33 MAP touch keypad 5000 Bedienung | de So zeigen Sie zugeordnete Bereiche an: Drücken Sie zugeordnete Bereiche. Die Bereiche, für die Sperrzeitintervalle konfiguriert sind, werden angezeigt. ð Internprogramme Internprogramme werden vom Errichter konfiguriert und vom Benutzer ausgeführt oder angehalten. Ein Internprogramm ist eine Liste an Geräten, die unabhängig vom Bereich, zu dem sie gehören, ausgewählt werden.
- Seite 34 | Bedienung MAP touch keypad 5000 So löschen Sie den Ereignisspeicher: Drücken Sie Ereignisspeicher löschen. Der Inhalt des Ereignisspeichers wird gelöscht. ð So zeigen Sie den Alarmzähler an: Drücken Sie Alarmzähler anzeigen. ð Die Anzahl der gemeldeten Alarme seit der Installation des Alarmsystems wird angezeigt.
- Seite 35 MAP touch keypad 5000 Fehlerbeseitigung | de Fehlerbeseitigung Bei Problemen oder unerwartetem Verhalten des Systems wenden Sie sich bitte an den Errichter. Bosch Security Systems B.V. 2023-03 | V01 | F.01U.409.074 Bedienungsanleitung...
- Seite 36 | Wartung MAP touch keypad 5000 Wartung So reinigen Sie das Gehäuse: Wenn das Gehäuse des Bedienteil eine Taste drücken verschmutzt ist, reinigen Sie es mit einem weichen, angefeuchteten Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Innere des Gehäuses eindringt.
- Seite 37 MAP touch keypad 5000 Wartung | Bosch Security Systems B.V. 2023-03 | V01 | F.01U.409.074 Bedienungsanleitung...
- Seite 38 | Wartung MAP touch keypad 5000 2023-03 | V01 | F.01U.409.074 Bosch Security Systems B.V. Bedienungsanleitung...
- Seite 40 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Niederlande www.bosch-sicherheitssysteme.de © Bosch Security Systems B.V., 2023 Building solutions for a better life. 202303131012...
