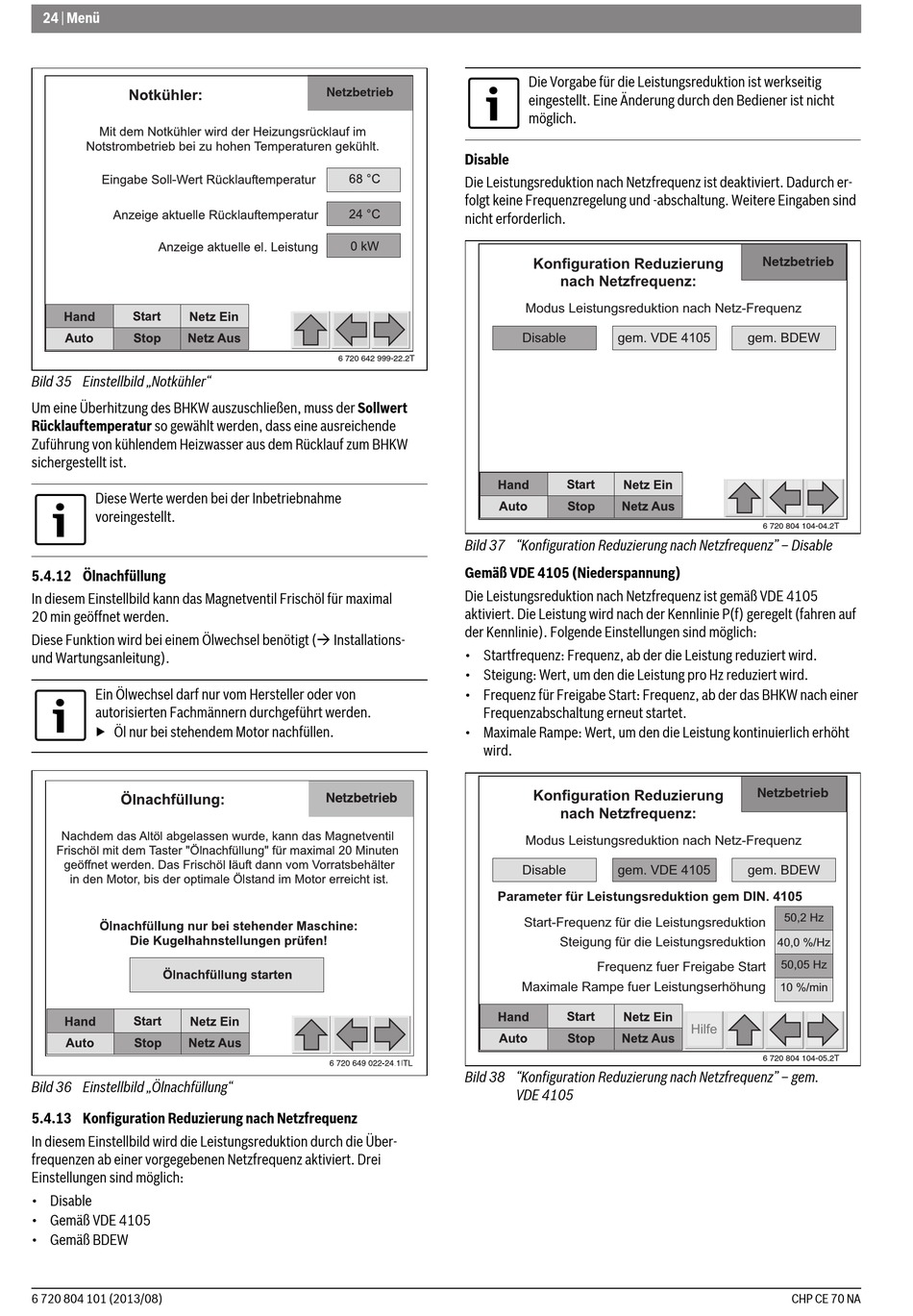

24 | Menü
Bild 35 Einstellbild „Notkühler"
Um eine Überhitzung des BHKW auszuschließen, muss der Sollwert
Rücklauftemperatur so gewählt werden, dass eine ausreichende
Zuführung von kühlendem Heizwasser aus dem Rücklauf zum BHKW
sichergestellt ist.
Diese Werte werden bei der Inbetriebnahme
voreingestellt.
5.4.12 Ölnachfüllung
In diesem Einstellbild kann das Magnetventil Frischöl für maximal
20 min geöffnet werden.
Diese Funktion wird bei einem Ölwechsel benötigt ( Installations-
und Wartungsanleitung).
Ein Ölwechsel darf nur vom Hersteller oder von
autorisierten Fachmännern durchgeführt werden.
▶ Öl nur bei stehendem Motor nachfüllen.
Bild 36 Einstellbild „Ölnachfüllung"
5.4.13 Konfiguration Reduzierung nach Netzfrequenz
In diesem Einstellbild wird die Leistungsreduktion durch die Über-
frequenzen ab einer vorgegebenen Netzfrequenz aktiviert. Drei
Einstellungen sind möglich:
• Disable
• Gemäß VDE 4105
• Gemäß BDEW
6 720 804 101 (2013/08)
Netzbetrieb
Disable
Die Leistungsreduktion nach Netzfrequenz ist deaktiviert. Dadurch er-
folgt keine Frequenzregelung und -abschaltung. Weitere Eingaben sind
nicht erforderlich.
6 720 642 999-22.2T
Bild 37 "Konfiguration Reduzierung nach Netzfrequenz" – Disable
Gemäß VDE 4105 (Niederspannung)
Die Leistungsreduktion nach Netzfrequenz ist gemäß VDE 4105
aktiviert. Die Leistung wird nach der Kennlinie P(f) geregelt (fahren auf
der Kennlinie). Folgende Einstellungen sind möglich:
• Startfrequenz: Frequenz, ab der die Leistung reduziert wird.
• Steigung: Wert, um den die Leistung pro Hz reduziert wird.
• Frequenz für Freigabe Start: Frequenz, ab der das BHKW nach einer
Frequenzabschaltung erneut startet.
• Maximale Rampe: Wert, um den die Leistung kontinuierlich erhöht
wird.
Parameter für Leistungsreduktion gem DIN. 4105
Bild 38 "Konfiguration Reduzierung nach Netzfrequenz" – gem.
Die Vorgabe für die Leistungsreduktion ist werkseitig
eingestellt. Eine Änderung durch den Bediener ist nicht
möglich.
Konfiguration Reduzierung
nach Netzfrequenz:
Modus Leistungsreduktion nach Netz-Frequenz
Disable gem. VDE 4105
Konfiguration Reduzierung
nach Netzfrequenz:
Modus Leistungsreduktion nach Netz-Frequenz
Disable gem. VDE 4105
Start-Frequenz für die Leistungsreduktion
Steigung für die Leistungsreduktion
Frequenz fuer Freigabe Start
Maximale Rampe fuer Leistungserhöhung
VDE 4105
Netzbetrieb
gem. BDEW
6 720 804 104-04.2T
Netzbetrieb
gem. BDEW
50,2 Hz
40,0 %/Hz
50,05 Hz
10 %/min
Hilfe
6 720 804 104-05.2T
CHP CE 70 NA
