Planungsanleitung

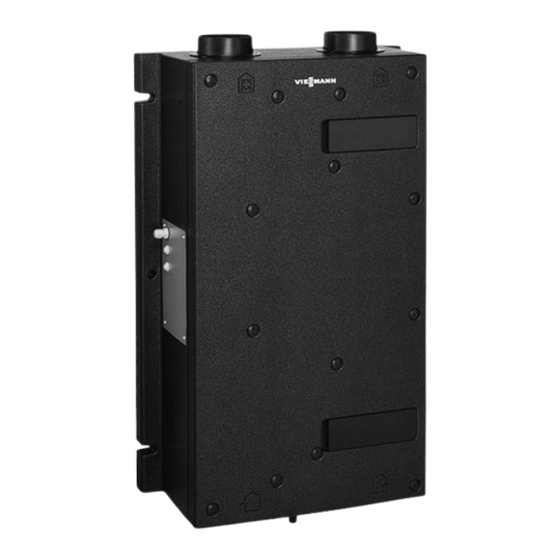

VITOVENT 200-C
Wand- oder Deckenmontage
Bedienung über digitalen Stufenschalter, digitales Bedien-
■
teil, in Verbindung mit Wärmepumpen über Vitotronic 200
oder ViCare App
■
Luftvolumenstrom bis 200 m
Automatischer Bypass, elektrisches Vorheizregister integ-
■
rierbar (Zubehör)
Integrierter Gegenstrom-Wärmetauscher
■
VITOVENT 300-W
Wandmontage oder Bodenaufstellung mit Montagesockel
Bedienung über Bedienteil (Fernbedienung), in Verbindung
■
mit Wärmepumpen über Vitotronic 200 oder ViCare App
■
Luftvolumenstrom bis 225 m
3
600 m
/h
Automatischer Bypass und elektrisches Vorheizregister
■
integriert
Integrierter Gegenstrom-Wärmetauscher
■
5609891 DE
3/2024
3
/h
3
/h, 325 m
3
/h, 400 m
3
/h oder
Zentrale Wohnungslüftungs-Systeme
VITOVENT 300-C
Wand- oder Deckenmontage
Bedienung über Bedienteil (Fernbedienung), in Verbindung
■
mit Wärmepumpen über Vitotronic 200 oder ViCare App
■
Luftvolumenstrom bis 150 m
Automatischer Bypass und elektrisches Vorheizregister
■
integriert
Integrierter Gegenstrom-Wärmetauscher
■
VITOVENT
mit Wärmerückgewinnung
3
/h
