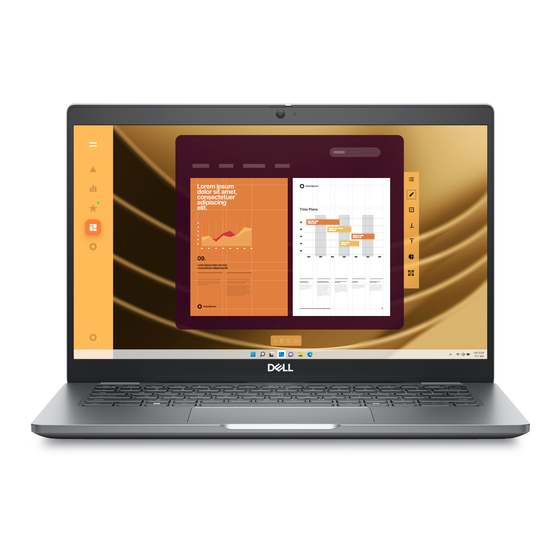

Dell Latitude 5350 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Notebooks
  5. 5350
  6. Benutzerhandbuch
Dell Latitude 5350 Benutzerhandbuch

Dell Latitude 5350 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Latitude 5350:

Werbung

Quicklinks

Diese Anleitung herunterladen
Latitude 5350/Latitude 5350 2-in-1
Benutzerhandbuch
Vorschriftenmodell: P181G/P182G
Vorschriftentyp: P181G001/P181G002/P182G001/P182G002
Februar 2024
Rev. A00

Werbung

loading

Verwandte Anleitungen für Dell Latitude 5350

Inhaltszusammenfassung für Dell Latitude 5350

  • Seite 1 Latitude 5350/Latitude 5350 2-in-1 Benutzerhandbuch Vorschriftenmodell: P181G/P182G Vorschriftentyp: P181G001/P181G002/P182G001/P182G002 Februar 2024 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2024 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
  • Seite 3 Unterseite....................................12 Service-Tag...................................12 Modi....................................... 13 Anzeige für Akkuladestand und Akkustatus........................15 Kapitel 2: Einrichten des Latitude 5350/Latitude 5350 2-in-1............16 Kapitel 3: Technische Daten des Latitude 5350/Latitude 5350 2-in-1..........18 Abmessungen und Gewicht..............................18 Prozessor....................................18 Chipsatz....................................20 Betriebssystem..................................21 Arbeitsspeicher..................................21 Externe Anschlüsse und Ports............................21...
  • Seite 4 Nach der Arbeit an Komponenten im Inneren des Computers................44 BitLocker..................................45 Empfohlene Werkzeuge..............................45 Schraubenliste..................................45 Hauptkomponenten des Latitude 5350/Latitude 5350 2-in-1..................46 Kapitel 5: Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)....49 SIM-Kartenfach................................... 49 Entfernen des SIM-Kartenfachs..........................49 Installieren des SIM-Kartenfachs..........................50 Bodenabdeckung..................................51...
  • Seite 5 Installieren des Kühlkörpers............................77 Systemplatine..................................79 Entfernen der Systemplatine............................79 Einbauen der Systemplatine............................81 Lautsprecher..................................85 Entfernen der Lautsprecher............................85 Einbauen der Lautsprecher............................86 Betriebsschalterplatine............................... 88 Entfernen des Netzschalters............................88 Installieren des Netzschalters............................89 Entfernen des Netzschalters mit Fingerabdruck-Lesegerät..................90 Einbauen des Netzschalters mit Fingerabdruck-Lesegerät..................91 Tastatur....................................
  • Seite 6 Löschen von Kennwörtern für BIOS (System-Setup) und Systemkennwörtern............156 Kapitel 9: Troubleshooting......................157 Umgang mit aufgeblähten, wiederaufladbaren Lithium-Ionen-Akkus................. 157 Suchen Sie die Service-Tag-Nummer oder den Express-Service-Code Ihres Dell Computers.......157 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............158 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............ 158 Integrierter Selbsttest (Built-In Self-Test, BIST)......................158...
  • Seite 7 Ansichten des Latitude 5350/Latitude 5350 2- in-1-Systems Rechts Abbildung 1. Rechte Seitenansicht 1. Steckplatz für Nano-SIM-Karte (optional) Setzen Sie eine Nano-SIM-Karte ein, um eine Verbindung mit einem mobilen Breitbandnetzwerk herzustellen. ANMERKUNG: Die Verfügbarkeit des Nano-SIM-Kartensteckplatzes hängt von der Region und bestellten Konfiguration ab.
  • Seite 8 Unterstützt USB4, DisplayPort 2.1, Thunderbolt 4 und ermöglicht auch den Anschluss an einen externen Bildschirm mithilfe eines Bildschirmadapters. Bietet Datenübertragungsraten von bis zu 40 Gbit/s für USB4 und Thunderbolt 4. ANMERKUNG: Sie können eine Dell Docking-Station mit den Thunderbolt 4-Ports verbinden. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. ANMERKUNG: Ein USB-Typ-C-auf-DisplayPort-Adapter ist erforderlich, um eine Verbindung zum DisplayPort-Gerät...
  • Seite 9 Bewegen Sie den Finger über das Touchpad, um den Mauszeiger zu bewegen. Tippen Sie, um mit der linken Maustaste zu klicken, und tippen Sie mit zwei Fingern, um mit der rechten Maustaste zu klicken. Ansichten des Latitude 5350/Latitude 5350 2-in-1-Systems...
  • Seite 10 Vorderansicht des Latitude 5350-Laptops Abbildung 4. Vorderansicht des Latitude 5350-Laptops 1. Linkes Mikrofon Ermöglicht digitale Toneingaben für Audioaufnahmen und Sprachanrufe. 2. Kamera Ermöglicht Videochats, Fotoaufnahmen und Videoaufzeichnungen. 3. Kameraabdeckung Schieben Sie die Kameraabdeckung nach links, um das Kameraobjektiv aufzudecken. 4. Kamerastatusanzeige Leuchtet, wenn die Kamera verwendet wird.
  • Seite 11 Vorderansicht des Latitude 5350 2-in-1 Abbildung 5. Vorderansicht des Latitude 5350 2-in-1 1. Linkes Mikrofon Ermöglicht digitale Toneingaben für Audioaufnahmen und Sprachanrufe. 2. Infrarotsender (optional) Strahlt Infrarotlicht aus, wodurch die Infrarotkamera Bewegungen erkennen und verfolgen kann. 3. Infrarotkamera (optional) Erhöht die Sicherheit in Kombination mit Windows Hello-Gesichtsauthentifizierung.
  • Seite 12 1. Lautsprecher Ermöglichen die Audioausgabe. 2. Service-Tag-Etikett Das Service-Tag ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardwarekomponenten im Computer identifizieren und auf die Gewährleistungsinformationen zugreifen können. Service-Tag Das Service-Tag ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardwarekomponenten im Computer identifizieren und auf die Gewährleistungsinformationen zugreifen können.
  • Seite 13 Abbildung 7. Position des Service-Tags Modi Die folgenden Modi gelten für Ihre 2-in-1-Computer. Laptop Abbildung 8. Laptop-Modus Ansichten des Latitude 5350/Latitude 5350 2-in-1-Systems...
  • Seite 14 Tablet Abbildung 9. Tablet-Modus Stand Abbildung 10. Standmodus Ansichten des Latitude 5350/Latitude 5350 2-in-1-Systems...
  • Seite 15 Zelt Abbildung 11. Zeltmodus Anzeige für Akkuladestand und Akkustatus Die folgende Tabelle enthält eine Liste des Anzeigeverhaltens für Akkuladestand und Akkustatus Ihres Latitude 5350/Latitude 5350 2-in-1. Tabelle 1. Anzeigeverhalten für Akkuladestand und Akkustatus  Stromquelle LED-Funktionsweise Energiezustand des Systems Akkuladestand Netzadapter Off (Aus) S0–S5...
  • Seite 16 Ubuntu wird nur auf Latitude 5350-Laptops unterstützt und nicht auf 2-in-1-Systemen. Für Windows: Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell Technologies empfohlen: ● Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her.
  • Seite 17 Informationen zum Systemstatus an Dell gesendet, um mit der Fehlerbehebung zu beginnen. SupportAssist ist auf den meisten Dell Geräten vorinstalliert, auf denen ein Windows Betriebssystem ausgeführt wird. Weitere Informationen finden Sie in den Handbüchern zu SupportAssist für Business PCs unter www.dell.com/support/home/product-support/product/supportassist-business-pcs/...
  • Seite 18 Das Gewicht des Computers variiert je nach ● 2-in-1: 1,35 kg (2,98 lb) bestellter Konfiguration und Fertigungsunterschieden. Prozessor In der folgenden Tabelle sind detaillierte Angaben zu den Prozessoren aufgeführt, die vom Latitude 5350/Latitude 5350 2-in-1 unterstützt werden. Technische Daten des Latitude 5350/Latitude 5350 2-in-1...
  • Seite 19 Prozessor Maximale 3,30 GHz 3,40 GHz 3,50 GHz 3,90 GHz Turbofrequenz Prozessorcache 10 MB 12 MB 12 MB 12 MB Integrierte Grafikkarte Intel UHD-Grafikkarte Intel Iris Xe-Grafikkarte Intel Iris Xe-Grafikkarte Intel Iris Xe-Grafikkarte Technische Daten des Latitude 5350/Latitude 5350 2-in-1...
  • Seite 20 12 MB 12 MB Integrierte Grafikkarte Intel-Grafikkarte Intel-Grafikkarte Intel-Grafikkarte Chipsatz In der folgenden Tabelle sind die Details des von Ihrem Latitude 5350/Latitude 5350 2-in-1 unterstützten Chipsatzes aufgeführt. Tabelle 6. Chipsatz  Beschreibung Werte Chipsatz In Prozessor integriert Prozessor ● Intel Core i3/i5/i7 der 13. Generation ●...
  • Seite 21 ● Windows 11 Pro ● Windows 11 Home ● Ubuntu Linux 22.04 LTS (nur für Latitude 5350-Laptops und nicht für die 2-in-1-Konfiguration) Arbeitsspeicher Die folgende Tabelle enthält die technischen Daten des Speichers für das Latitude 5350/Latitude 5350 2-in-1-System. Tabelle 7. Arbeitsspeicher  Beschreibung Werte Speichersteckplätze...
  • Seite 22 Weitere Informationen über die Funktionen der verschiedenen Arten von M.2-Karten finden Sie im Wissensdatenbank-Artikel auf www.dell.com/support. Wireless-Modul In der folgenden Tabelle ist das vom Latitude 5350/Latitude 5350 2-in-1 unterstützte WLAN-Modul (Wireless Local Area Network) aufgeführt. Tabelle 10. Wireless-Modul – Technische Daten  Beschreibung...
  • Seite 23 Die Version der Bluetooth-Wireless-Karte kann je nach dem auf Ihrem Computer installierten Betriebssystem variieren. WWAN-Modul In der folgenden Tabelle ist das vom Latitude 5350/Latitude 5350 2-in-1 unterstützte WWAN-Modul (Wireless Wide Area Network) aufgeführt. Tabelle 11. Technische Daten des WWAN-Moduls  Beschreibung Option 1...
  • Seite 24 Eine Anleitung zum Auffinden der IMEI-Nummer Ihres Computers (International Mobile Equipment Identity) finden Sie in der Wissensdatenbank unter www.dell.com/support. Audio Die folgende Tabelle enthält die technischen Daten des Audios für das Latitude 5350/Latitude 5350 2-in-1-System. Tabelle 12. Audio  Beschreibung Werte Audio-Controller Realtek Waves MaxxAudio 13.0...
  • Seite 25 Bis zu 2 TB Selbstverschlüsselnde M.2 2230-Festplatte PCIe Gen4 NVMe, bis zu 64 Gbit/s 512 GB Tastatur Die folgende Tabelle enthält die technischen Daten der Tastatur für das Latitude 5350/Latitude 5350 2-in-1-System. Tabelle 14. Tastatur – Technische Daten  Beschreibung Werte Tastaturtyp ●...
  • Seite 26 Sie können die primäre Funktionsweise der Funktionstasten durch Änderung von Function Key Behavior im BIOS-Setup-Programm festlegen. Tabelle 16. Sekundäre Aufgaben der Tasten  Tastenkombination für Aufgabe Was die Aufgabe macht Fn und F1 Betriebssystem- oder Anwendungs-spezifische F1-Funktionsweise Fn und F2 Betriebssystem- oder Anwendungs-spezifische F2-Funktionsweise Technische Daten des Latitude 5350/Latitude 5350 2-in-1...
  • Seite 27 Taste mit der Umschalttaste gedrückt wird. Wenn Sie beispielsweise 2 drücken, wird 2 eingegeben. Wenn Sie Umschalten + 2 drücken, wird @ eingegeben. Kamera Die folgende Tabelle enthält die technischen Daten der Kamera für das Latitude 5350/Latitude 5350 2-in-1-System. Tabelle 17. Technische Daten der Kamera  Beschreibung...
  • Seite 28 Windows, im entsprechenden Artikel in der Microsoft Knowledge Base ● ubuntu.com/support für Ubuntu Netzadapter Die folgende Tabelle enthält die technischen Daten des Netzteils für das Latitude 5350/Latitude 5350 2-in-1-System. Tabelle 19. Netzadapter – Technische Daten  Beschreibung Option 1 Option 2 Option 3...
  • Seite 29 Die Temperaturbereiche für Betrieb und Lagerung können je nach Komponente variieren, sodass das Betreiben oder Lagern des Geräts außerhalb dieser Bereiche die Leistung bestimmter Komponenten beeinträchtigen kann. Akku Die folgende Tabelle enthält die technischen Daten des Akkus für das Latitude 5350/Latitude 5350 2-in-1. Tabelle 20. Technische Daten des Akkus  Beschreibung Option 1 Option 2...
  • Seite 30 35 %): 45 °C Ziel-Ladezeit ● 16 °C bis von 0 % bis 45 °C Ziel-Ladezeit 35 % Ladezustand von 0 % bis beträgt 20 min für 35 % Ladezustand Schnellladung beträgt 20 min für Schnellladung Knopfzellenbatterie CR2032 CR2032 CR2032 CR2032 Technische Daten des Latitude 5350/Latitude 5350 2-in-1...
  • Seite 31 Akku vollständig entladen ist, schließen Sie das Netzteil an, schalten Sie den Computer ein und starten Sie den Computer neu, um den Stromverbrauch zu reduzieren. Display Die folgende Tabelle enthält die technischen Daten der Anzeige für das Latitude 5350/Latitude 5350 2-in-1-System. Tabelle 21. Anzeige – technische Daten  Beschreibung...
  • Seite 32 Hochglanz-Design im Antischmutzbeschicht Vergleich Touchoptionen Nein Nein Fingerabdruckleser (optional) Die folgende Tabelle enthält die technischen Daten des optionalen Fingerabdruck-Lesegeräts für das Latitude 5350/Latitude 5350 2-in-1. Tabelle 22. Technische Daten des Fingerabdruck-Lesegeräts  Beschreibung Werte Sensortechnologie des Fingerabdruck-Lesegeräts Kapazitiv Sensorauflösung des Fingerabdruck-Lesegeräts 500 DPI...
  • Seite 33 Intel-Grafikkarte Gemeinsam genutzter Systemspeicher Intel Core Ultra 5/7-Prozessoren Unterstützung für externe Bildschirme In der folgenden Tabelle ist aufgeführt, wie viele externe Bildschirme vom Latitude 5350/Latitude 5350 2-in-1 unterstützt werden. Tabelle 25. Unterstützung für externe Bildschirme  Grafikkarte Unterstützte externe Bildschirme mit Unterstützte externe Bildschirme mit...
  • Seite 34 Nutzung und Verarbeitung. ANMERKUNG: 125-KHz-Proximity-Karten werden nicht unterstützt. Tabelle 28. Unterstützte kontaktlose Kartentypen  Schnittstelle Kartentyp Unterstützte Funktionen NFC Forum (Microsoft-Näherungsgerät) Typ-1-Tag NDEF lesen/schreiben Typ-2-Tag NDEF lesen/schreiben Typ-3-Tag NDEF lesen/schreiben Typ-4-Tag NDEF lesen/schreiben Technische Daten des Latitude 5350/Latitude 5350 2-in-1...
  • Seite 35 Crescendo iCLASS Px G8H ICLASS Seos IY SEOS JMC4 J1Y 5806VNG1NNN4 SEOS-Schlüsselanhänger 5266PNNA SEOS Clamshell 5656PMSAV SEOS + Prox 5106RGGMNN SEOS + DESFire 5906PNG1ANN7 SEOS iCLASS 5006PGGMN7 Seos Essential + Prox 551PPGGANN iCLASS 2K 2000PGGMN Technische Daten des Latitude 5350/Latitude 5350 2-in-1...
  • Seite 36 Tabelle 30. Qualifizierte NFC-Tags  NFC-Tag Unterstützt Tap and do – NFC Forum Typ-1-Tag – Topaz 512 (BCM920203) Tap and do – NFC Forum Typ-1-Tag – Topaz 512 (BCM20203T512) Tap and do – NFC Forum Typ-1-Tag – Topaz (BCM20203T96) Technische Daten des Latitude 5350/Latitude 5350 2-in-1...
  • Seite 37 Tap and do – NFC Forum Typ-4-Tag – Mifare DESFire EV1Card Tap and do – ISO 15693 – Tag-it Plus HID I-Code-ISO-Karte Kontaktbasiertes Smartcardlesegerät In der folgenden Tabelle werden die technischen Daten des kontaktbasierten Smartcardlesegeräts des Latitude 5350/Latitude 5350 2-in-1 aufgeführt. Tabelle 31. Technische Daten des kontaktbasierten Smartcardlesegeräts  Titel...
  • Seite 38 Unterstützung von Dell ControlVault Gerät verbindet sich mit Dell ControlVault zur Nutzung und Verarbeitung Betriebs- und Lagerungsumgebung In dieser Tabelle sind die Betriebs- und Lagerungsspezifikationen Ihres Latitude 5350/Latitude 5350 2-in-1-System aufgeführt. Luftverschmutzungsklasse: G1 gemäß ISA-S71.04-1985 Tabelle 32. Computerumgebung  Beschreibung Betrieb...
  • Seite 39 2. Schieben Sie die Kameraabdeckung nach rechts, um das Kameraobjektiv zu verdecken. Abbildung 13. Kameraabdeckung Dell Optimizer In diesem Abschnitt werden die technischen Daten von Dell Optimizer auf dem Latitude 5350/Latitude 5350 2-in-1 beschrieben. Technische Daten des Latitude 5350/Latitude 5350 2-in-1...
  • Seite 40 Dell Optimizer ist eine Softwareanwendung, welche die Leistung des Computers mithilfe von künstlicher Intelligenz und maschinellem Lernen intelligent optimiert. Dell Optimizer konfiguriert die Einstellungen des Computers dynamisch, um die Leistung der Anwendungen zu optimieren. Die Software verbessert die Produktivität, die Leistung und das Nutzererlebnis durch Analysieren und Erlernen der Computernutzung.
  • Seite 41 Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.
  • Seite 42 ANMERKUNG: Stellen Sie sicher, dass der Computer heruntergefahren und der Netzadapter getrennt ist. a. Halten Sie die <B>-Taste auf der Tastatur gedrückt und drücken Sie dann den Netzschalter 3 Sekunden lang oder bis das Dell Logo auf dem Bildschirm angezeigt wird.
  • Seite 43 Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.
  • Seite 44 Es wird empfohlen, immer das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Schutzmatte bei der Wartung von Dell Produkten zu verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.
  • Seite 45 Wiederherstellungsschlüssel. Wenn der Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●...
  • Seite 46 Linkes Scharnier M2.5x3 (Bildschirmscharnier an Bildschirmrückabdeckung) Rechtes Scharnier M2.5x3 (Bildschirmscharnier an Bildschirmrückabdeckung) Bildschirm M2x2,5 Smartcardlesegerät M2x2 Hauptkomponenten des Latitude 5350/Latitude 5350 2-in-1 Das folgende Bild zeigt die wichtigsten Komponenten des Latitude 5350/Latitude 5350 2-in-1. Arbeiten an Komponenten im Inneren des Computers...
  • Seite 47 Abbildung 14. Hauptkomponenten des Latitude 5350/Latitude 5350 2-in-1 Arbeiten an Komponenten im Inneren des Computers...
  • Seite 48 32. N-Verriegelungshalterung 33. Halterung für Fingerabdruck-Lesegerät ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Computerkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.
  • Seite 49 Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs) Die austauschbaren Komponenten in diesem Kapitel sind vom Kunden austauschbare Einheiten (Customer Replaceable Units, CRUs). VORSICHT: Kunden können nur die vom Kunden austauschbaren Einheiten (CRUs) gemäß den Sicherheitsvorkehrungen und Austauschverfahren ersetzen. ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.
  • Seite 50 Abbildung 15. Entfernen des SIM-Kartenfachs Schritte 1. Führen Sie einen Stift in die Auswurföffnung ein, um das SIM-Kartenfach zu lösen. 2. Drücken Sie auf den Stift, damit die Sperre entriegelt und das SIM-Kartenfach ausgeworfen wird. 3. Schieben Sie das SIM-Kartenfach aus dem Steckplatz am Computer. 4.
  • Seite 51 Abbildung 16. Installieren des SIM-Kartenfachs Schritte 1. Führen Sie einen Stift in die Auswurföffnung ein, um das SIM-Kartenfach zu lösen. 2. Drücken Sie auf den Stift, damit die Sperre entriegelt und das SIM-Kartenfach ausgeworfen wird. 3. Schieben Sie das SIM-Kartenfach aus dem Steckplatz am Computer. 4.
  • Seite 52 VORSICHT: Wenn Ihr Computer nicht in den Servicemodus wechseln kann, trennen Sie das Batteriekabel von der Systemplatine. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Bodenabdeckung und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 17. Lösen der acht unverlierbaren Schrauben, mit denen die Bodenabdeckung an der Handauflagenbaugruppe befestigt ist Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
  • Seite 53 Abbildung 18. Abhebeln der Bodenabdeckung ausgehend von den Aussparungen und Abheben der Bodenabdeckung von der Handauflagenbaugruppe Abbildung 19. Trennen des Akkukabels von der Hauptplatine Schritte 1. Lösen Sie die acht unverlierbaren Schrauben (M2,5x6), mit denen die Bodenabdeckung an der Handauflagenbaugruppe befestigt ist 2.
  • Seite 54 Anbringen der Bodenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Bodenabdeckung und stellen das Installationsverfahren bildlich dar. Abbildung 20. Verbinden Sie das Batteriekabel mit der Systemplatine Abbildung 21.
  • Seite 55 Abbildung 22. Festziehen der acht unverlierbaren Schrauben zum Befestigen der Bodenabdeckung an der Handauflagenbaugruppe ANMERKUNG: Wenn die Batterie keine Voraussetzung ist und Sie das Batteriekabel getrennt haben, stellen Sie sicher, dass Sie das Batteriekabel anschließen. Um das Batteriekabel anzuschließen, führen Sie Schritt 1 und Schritt 2 im Verfahren aus. Schritte 1.
  • Seite 56 M.2-Solid-State-Laufwerk Entfernen des M.2-2230-Solid-State-Laufwerks (SSD) Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der SSD und stellen das Verfahren zum Entfernen der M.2-2230-SSD bildlich dar. Abbildung 23.
  • Seite 57 3. Heben Sie die SSD-Halterung an und lösen Sie sie vorsichtig vom Haken, um sie zu entfernen. 4. Schieben Sie die SSD aus dem SSD-Steckplatz auf der Hauptplatine und entfernen Sie sie. Installieren des M.2-2230-Solid-State-Laufwerks (SSD) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 58 5. Bringen Sie die zwei Schrauben (M2x2,5) wieder an, mit denen die Kühlplatte der SSD an der Hauptplatine befestigt wird. Nächste Schritte 1. Installieren Sie die Bodenabdeckung. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 59 Schritte 1. Lösen Sie die unverlierbare Schraube, mit der die Halterung der Wireless-Karte an der Hauptplatine befestigt ist. 2. Heben Sie die Halterung der Wireless-Karte von der Wireless-Karte. 3. Trennen Sie die Antennenkabel von der Wireless-Karte. 4. Schieben Sie die Wireless-Karte aus dem Steckplatz für die Wireless-Karte (WLAN1) auf der Hauptplatine und entfernen Sie die Wireless-Karte.
  • Seite 60 Schritte 1. Verbinden Sie die Antennenkabel mit der Wireless-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die vom Computer unterstützte Wireless-Karte. Tabelle 34. Farbcodierung des Antennenkabels  Anschluss auf der Antennenkabelfarbe Siebdruckbeschriftung Wireless-Karte △ (weißes Dreieck) Main Weiß MAIN ▲...
  • Seite 61 Die nachfolgenden Abbildungen zeigen die Position der 4G-WWAN-Karte und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 28. Entfernen der 4G-WWAN-Karte Schritte 1. Entfernen Sie die WWAN-Hitzeschutz von der 4G-WWAN-Karte. 2. Entfernen Sie die Schraube (M2x3,5), mit der die Halterung der WWAN-Karte an der 4G-WWAN-Karte befestigt ist. 3.
  • Seite 62 Eine Anleitung zum Auffinden der IMEI-Nummer Ihres Computers (International Mobile Station Equipment Identity) finden Sie im Wissensdatenbank-Artikel 000143678 unter www.dell.com/support. Schritte 1. Platzieren Sie die Halterung der WWAN-Karte auf der Hauptplatine. 2. Verbinden Sie die Antennenkabel mit den Anschlüssen auf der WWAN 4G-Karte.
  • Seite 63 3. Richten Sie die Kerbe der WWAN-Karte auf den Steckplatz für die WWAN-Karte (WWAN1) aus und schieben Sie die 4G-WWAN- Karte in den Steckplatz. 4. Platzieren Sie die WWAN-Kartenhalterung auf der WWAN 4G-Karte und ziehen Sie die Schraube (M2x3,5) an. 5.
  • Seite 64 Abbildung 30. Entfernen der 5G-WWAN-Karte Schritte 1. Entfernen Sie die Schraube (M2x3,5), mit der die Halterung der WWAN-Karte an der 5G-WWAN-Karte befestigt ist. 2. Entfernen Sie die zwei Schrauben (M2x3), mit denen der WWAN-Hitzeschutz an der 5G-WWAN-Karte befestigt ist. Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
  • Seite 65 Abbildung 31. Metallabdeckung für die WWAN-Platine 3. Heben Sie den WWAN-Hitzeschutz vom Computer. 4. Trennen Sie die Antennenkabel von den Anschlüssen auf der WWAN-Karte. 5. Schieben Sie die 5G-WWAN-Karte aus dem Steckplatz für die WWAN-Karte (WWAN1) und entfernen Sie sie. 6.
  • Seite 66 Eine Anleitung zum Auffinden der IMEI-Nummer Ihres Computers (International Mobile Station Equipment Identity) finden Sie im Wissensdatenbank-Artikel 000143678 unter www.dell.com/support. Schritte 1. Platzieren Sie die Halterung der WWAN-Karte auf der Hauptplatine. 2. Verbinden Sie die Antennenkabel mit den Anschlüssen auf der WWAN 5G-Karte.
  • Seite 67 Tabelle 36. Farbcodierung des Antennenkabels (fortgesetzt) Anschlüsse auf der Antennenkabelfarbe Siebdruckbeschriftung WWAN-Karte △ (weißes Dreieck) Weiß mit dünnem ANT0 M grauem Streifen 3. Richten Sie die Kerbe der WWAN-Karte auf den Steckplatz für die WWAN-Karte (WWAN1) aus und schieben Sie die 5G-WWAN- Karte schräg in den Steckplatz.
  • Seite 68 Abbildung 34. Entfernen des Lüfters Schritte 1. Notieren Sie sich die Führung der Antennenkabel der Wireless-Karte und entfernen Sie die Antennenkabel aus der Kabelführung am Lüfter. 2. Entfernen Sie das Kabel der Knopfzellenbatterie aus der Kabelführung am Lüfter. 3. Trennen Sie das Lüfterkabel vom Anschluss (FAN1) auf der Hauptplatine. 4.
  • Seite 69 Abbildung 35. Installieren des Lüfters Schritte 1. Richten Sie die Schraubenbohrungen des Lüfters auf die Schraubenbohrungen der Hauptplatine aus. 2. Bringen Sie die drei Schrauben (M2x3) wieder an, um den Lüfter an der Handauflagenbaugruppe zu befestigen. 3. Verbinden Sie das Lüfterkabel mit dem Anschluss (FAN1) auf der Hauptplatine. 4.
  • Seite 70 Um mögliche Beschädigungen der Komponente oder Datenverlust zu vermeiden, sollten die vor Ort austauschbaren Einheiten (FRUs) unbedingt durch einen autorisierten Servicetechniker ersetzt werden. VORSICHT: Dell Technologies empfiehlt, dass diese Reparaturen bei Bedarf von geschulten technischen Reparaturspezialisten durchgeführt werden. VORSICHT: Zur Erinnerung: Ihre Gewährleistung deckt keine Schäden ab, die möglicherweise während FRU- Reparaturen auftreten, die nicht von Dell Technologies autorisiert sind.
  • Seite 71 Info über diese Aufgabe ANMERKUNG: Latitude 5350-Systeme unterstützen 3-Zellen-Akkus mit 42 Wh und 3-Zellen-Akkus mit 54 Wh. Die nachfolgenden Abbildungen zeigen die Position des 3-Zellen-Akkus mit 54 Wh und stellen das Verfahren zum Installieren bildlich dar. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 72 Abbildung 37. Installieren des Akkus Schritte 1. Richten Sie die Schraubenbohrungen des Akkus auf die Schraubenbohrungen der Handauflagenbaugruppe aus. 2. Ziehen Sie die fünf unverlierbaren Schrauben (M2x4,5, AD4,6, G0,8) fest, um den Akku an der Handauflagenbaugruppe zu befestigen. 3. Verbinden Sie das Akkukabel mit dem Anschluss (BATT1) auf der Hauptplatine. 4.
  • Seite 73 Abbildung 38. Entfernen des Akkukabels Schritte 1. Drehen Sie den Akku um und ziehen Sie das Klebeband ab, mit dem das Akkukabel am Akku befestigt ist. 2. Entfernen Sie das Batteriekabel aus der Kabelführung auf der Batterie. 3. Trennen Sie das Akkukabel vom entsprechenden Anschluss auf dem Akku. 4.
  • Seite 74 Abbildung 39. Installieren des Akkukabels Schritte 1. Richten Sie das Akkukabel aus und führen Sie es durch die Kabelführungen am Akku. 2. Bringen Sie das Klebeband an, mit dem das Akkukabel am Akku befestigt wird. 3. Verbinden Sie das Akkukabel mit dem Anschluss am Akku. 4.
  • Seite 75 Knopfzellenbatterie Entfernen der Knopfzellenbatterie Voraussetzungen VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt.
  • Seite 76 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Knopfzellenbatterie und stellen das Verfahren zum Installieren bildlich dar. Abbildung 41. Installieren der Knopfzellenbatterie Schritte 1. Befestigen Sie die Knopfzellenbatterie am Steckplatz auf der Hauptplatine. 2. Führen Sie das Kabel der Knopfzellenbatterie durch die Kabelführung am Lüfter. 3.
  • Seite 77 Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Kühlkörpers und stellt das Verfahren zum Entfernen bildlich dar. Abbildung 42. Entfernen des Kühlkörpers Schritte 1. Lösen Sie das Klebeband, mit dem das eDP-Kabel befestigt ist, um die versteckte unverlierbare Schraube am Kühlkörper zu sehen. 2.
  • Seite 78 ANMERKUNG: Wenn die Hauptplatine oder der Kühlkörper ersetzt werden, verwenden Sie das Wärmeleitpad oder die Wärmeleitpaste aus dem Kit, um die Wärmeleitfähigkeit sicherzustellen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Kühlkörpers und stellt das Verfahren zum Installieren bildlich dar. Abbildung 43.
  • Seite 79 Systemplatine Entfernen der Systemplatine Voraussetzungen VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie das SIM-Kartenfach (bei Computern mit Nano-SIM-Kartenoption). 3.
  • Seite 80 Abbildung 45. Entfernen der Systemplatine Abbildung 46. Entfernen der Systemplatine Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 81 Abbildung 47. Entfernen der Systemplatine Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die Halterung des Fingerabdruck-Lesegeräts befestigt ist. ANMERKUNG: Computer ohne Fingerabdruck-Lesegerät haben keine Halterung für ein Fingerabdruck-Lesegerät. 2. Entfernen Sie die Halterung des Fingerabdruck-Lesegeräts aus dem Computer. 3.
  • Seite 82 Info über diese Aufgabe ANMERKUNG: Wenn Sie die Hauptplatine entfernen, um andere Teile zu ersetzen oder an andere Teile zu gelangen, kann die Hauptplatine zusammen mit angebrachtem Kühlkörper entfernt und installiert werden. So werden die Verfahren zum Entfernen und Installieren vereinfacht und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper bleibt erhalten. Abbildung 48.
  • Seite 83 Abbildung 49. Einbauen der Systemplatine Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 84 Abbildung 50. Einbauen der Systemplatine Abbildung 51. Einbauen der Systemplatine Schritte 1. Richten Sie die Schraubenbohrungen der Systemplatine an den Schraubenbohrungen der Handballenstützen-Baugruppe aus. 2. Bringen Sie die vier Schrauben (M2x3) zur Befestigung der Hauptplatine an der Handauflagenbaugruppe wieder an. 3.
  • Seite 85 9. Verbinden Sie das Lautsprecherkabel mit dem Anschluss (SPK1) auf der Hauptplatine und bringen Sie das Klebeband an, um das Lautsprecherkabel zu befestigen. 10. Richten Sie die Schraubenbohrung der Halterung des Fingerabdruck-Lesegeräts auf die Schraubenbohrung der Hauptplatine aus. ANMERKUNG: Computer ohne Fingerabdruck-Lesegerät haben keine Halterung für ein Fingerabdruck-Lesegerät. 11.
  • Seite 86 Abbildung 52. Entfernen der Lautsprecher Schritte 1. Merken Sie sich die Führung des Lautsprecherkabels und entfernen Sie das Lautsprecherkabel aus den Kabelführungen an der Handauflagenbaugruppe. 2. Lösen Sie das Klebeband, mit dem das Lautsprecherkabel befestigt ist. 3. Heben Sie die Lautsprecher zusammen mit dem Kabel aus der Handballenstützenbaugruppe heraus. Einbauen der Lautsprecher Voraussetzungen VORSICHT:...
  • Seite 87 Die nachfolgenden Abbildungen zeigen die Position des Lautsprechers und stellen das Installationsverfahren bildlich dar. Abbildung 53. Einbauen der Lautsprecher Schritte 1. Platzieren Sie den linken und rechten Lautsprecher mithilfe der Führungsstifte in deren Steckplätzen auf der Handauflagenbaugruppe. ANMERKUNG: Stellen Sie sicher, dass die vier Gummidichtungen im Steckplatz sitzen und korrekt auf den Lautsprechern installiert sind.
  • Seite 88 Abbildung 54. Gummidichtungen des Lautsprechers 2. Führen Sie das Lautsprecherkabel durch die Kabelführungen an der Handballenstützen-Baugruppe. 3. Bringen Sie das Klebeband zur Befestigung der Lautsprecherkabel an der Handauflagenbaugruppe an. Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2. Installieren Sie den Lüfter. 3.
  • Seite 89 Abbildung 55. Entfernen des Netzschalters Schritte 1. Entfernen Sie die Schraube (M2x2), mit der der Netzschalter an der Handauflagenbaugruppe befestigt ist. 2. Heben Sie den Netzschalter vom Computer. Installieren des Netzschalters Info über diese Aufgabe VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper installiert und entfernt werden.
  • Seite 90 Abbildung 56. Installieren des Netzschalters Schritte 1. Richten Sie den Netzschalter aus und platzieren Sie ihn auf der Handauflagenbaugruppe. 2. Bringen Sie die Schraube (M2x2) wieder an, mit der der Netzschalter an der Handauflagenbaugruppe befestigt wird. Nächste Schritte 1. Installieren Sie die Hauptplatine. 2.
  • Seite 91 Info über diese Aufgabe ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper installiert und entfernt werden. So werden die Verfahren zum Entfernen und Installieren vereinfacht und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper bleibt erhalten. Die folgende Abbildung zeigt die Position des Netzschalters mit optionalem Fingerabdruckleser und stellt das Verfahren zum Entfernen bildlich dar.
  • Seite 92 Abbildung 58. Einbauen des Netzschalters mit Fingerabdruck-Lesegerät Schritte 1. Platzieren Sie den Netzschalter mit Fingerabdruck-Lesegerät und Kabel korrekt ausgerichtet auf der Handauflagenbaugruppe. 2. Bringen Sie die Schraube (M2x2) wieder an, um den Netzschalter mit Fingerabdruck-Lesegerät an der Handauflagenbaugruppe zu befestigen. Nächste Schritte 1.
  • Seite 93 7. Entfernen Sie die 4G-WWAN-Karte oder die 5G-WWAN-Karte, je nach Modell. 8. Entfernen Sie den Lüfter. 9. Entfernen Sie die Systemplatine. 10. Entfernen Sie die Lautsprecher. 11. Entfernen Sie den Netzschalter oder den Netzschalter mit optionalem Fingerabdruck-Lesegerät, je nach Modell. 12.
  • Seite 94 5. Heben Sie die Tastaturbaugruppe vorsichtig von der Handballenstützen-Baugruppe ab. Abbildung 60. Entfernen der Tastaturbaugruppe 6. Drehen Sie die Tastaturbaugruppe um. 7. Entfernen Sie die zwei Schrauben (M2x2), mit denen die Tastatur an der Tastaturhalterung befestigt ist. 8. Entfernen Sie die Tastatur aus der Tastaturhalterung. Einbauen der Tastatur Voraussetzungen VORSICHT:...
  • Seite 95 Abbildung 61. Installieren der Tastaturbaugruppe Schritte 1. Bringen Sie die zwei Schrauben (M2x2) wieder an, mit denen die Tastatur an der Tastaturhalterung befestigt wird. 2. Drehen Sie die Tastaturbaugruppe um und richten Sie sie am Steckplatz auf der Handballenstützen-Baugruppe aus. 3.
  • Seite 96 Abbildung 62. Installieren der Tastaturbaugruppe 4. Bringen Sie die 18 Schrauben (M2x2) wieder an, um die Tastaturbaugruppe an der Handauflagenbaugruppe zu befestigen. 5. Befestigen Sie die Schutzfolie wieder an den Schrauben. 6. Verbinden Sie das Kabel der Tastaturhintergrundbeleuchtung mit dem Touchpad und schließen Sie die Verriegelung. 7.
  • Seite 97 Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Die Bildschirmbaugruppe von Latitude 5350-Laptops kann weiter auseinandergebaut werden, um den Bildschirmrahmen, den Bildschirm, die Scharniere, das Bildschirmkabel, die Kamera und die Bildschirmrückabdeckung zu ersetzen. Voraussetzungen VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt.
  • Seite 98 Abbildung 63. Entfernen der Bildschirmbaugruppe Schritte 1. Entfernen Sie die Schraube (M2x4), mit der die Bildschirmhalterung an der Hauptplatine befestigt ist. 2. Lösen Sie das Klebeband, mit dem das Bildschirmkabel befestigt ist. 3. Trennen Sie das Bildschirmkabel vom Anschluss (LCD1) auf der Hauptplatine. 4.
  • Seite 99 Abbildung 64. Entfernen der Bildschirmbaugruppe 7. Öffnen Sie die Handballenstützen-Baugruppe und halten Sie sie dabei schräg. 8. Heben Sie die Bildschirmbaugruppe vorsichtig von der Handauflagenbaugruppe. Installieren der Bildschirmbaugruppe Voraussetzungen VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 100 Abbildung 65. Installieren der Bildschirmbaugruppe Schritte 1. Platzieren Sie die Bildschirmbaugruppe auf einer sauberen und ebenen Oberfläche. 2. Setzen Sie die Handauflagenbaugruppe korrekt ausgerichtet auf die Bildschirmbaugruppe. 3. Schließen Sie mithilfe der Pass-Stifte die Bildschirmscharniere. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 101 Abbildung 66. Installieren der Bildschirmbaugruppe 4. Bringen Sie die vier Schrauben (M2,5x4) wieder an, mit denen das linke Bildschirmscharnier und das rechte Bildschirmscharnier an der Hauptplatine befestigt werden. 5. Führen Sie die WLAN-Antennenkabel in die Kabelführung unter dem Lüfter. 6. Verbinden Sie das Sensorkabel mit der Hauptplatine. 7.
  • Seite 102 VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. ANMERKUNG: Das Verfahren zum Entfernen des Bildschirmrahmens gilt nur für Latitude 5350-Laptops und nicht für die 2-in-1- Konfiguration. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 103 Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. ANMERKUNG: Das Verfahren zum Installieren des Bildschirmrahmens gilt nur für Latitude 5350-Laptops und nicht für die 2-in-1- Konfiguration. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 104 VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. ANMERKUNG: Das Verfahren zum Entfernen der Bildschirmscharniere gilt nur für Latitude 5350-Laptops und nicht für die 2-in-1- Konfiguration. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 105 Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. ANMERKUNG: Das Verfahren zum Installieren der Bildschirmscharniere gilt nur für Latitude 5350-Laptops und nicht für die 2-in-1- Konfiguration. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 106 VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. ANMERKUNG: Das Verfahren zum Entfernen des Bildschirms gilt nur für Latitude 5350-Laptops und nicht für die 2-in-1- Konfiguration. ANMERKUNG: Der Bildschirm und seine Stützhalterungen sind eine einzige Baugruppe und können nicht weiter zerlegt werden, sobald sie von der hinteren Bildschirmabdeckung entfernt wurden.
  • Seite 107 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Bildschirms und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 72. Entfernen des Bildschirms (Laptop) ANMERKUNG: Lösen Sie nicht die SR-Bänder (Stretch Release) vom Bildschirm. Ein Lösen der Halterungen vom Bildschirm ist nicht erforderlich.
  • Seite 108 Abbildung 73. SR-Band Schritte 1. Entfernen Sie die sechs Schrauben (M2,5x3), mit denen die rechten und linken Bildschirmscharniere am Bildschirm befestigt sind. 2. Entfernen Sie die zwei Schrauben (M2x2,5), mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist. ANMERKUNG: Beim Entfernen des Bildschirms müssen Sie die Halterungen des Bildschirms von der Bildschirmabdeckung lösen, bevor sie zum Entfernen umgedreht werden.
  • Seite 109 Abbildung 75. Entfernen des Bildschirms (Laptop) Abbildung 76. Entfernen des Bildschirms (Laptop) 4. Lösen Sie das leitfähige Klebeband vom Bildschirmkabelanschluss. 5. Öffnen Sie die Verriegelung und trennen Sie das Bildschirmkabel vom Anschluss auf dem Bildschirm. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 110 VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. ANMERKUNG: Das Verfahren zum Installieren des Bildschirms gilt nur für Latitude 5350-Laptops und nicht für die 2-in-1- Konfiguration. ANMERKUNG: Der Bildschirm und seine Stützhalterungen sind eine einzige Baugruppe und können nicht weiter zerlegt werden, sobald sie von der hinteren Bildschirmabdeckung entfernt wurden.
  • Seite 111 Abbildung 78. Anbringen des Klebebands zum Befestigen des Anschlusses für das Bildschirmkabel 3. Setzen Sie die Halterungen des Bildschirms in die Steckplätze an der Bildschirmabdeckung ein. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 112 Abbildung 79. Einsetzen der Laschen des Bildschirms in die Schlitze der Bildschirmabdeckung 4. Bringen Sie die zwei Schrauben (M2x2,5) zur Befestigung des Bildschirms an der Bildschirmbaugruppe wieder an. 5. Bringen Sie die sechs Schrauben (M2,5x3) wieder an, mit denen die rechten und linken Bildschirmscharniere am Bildschirm befestigt sind.
  • Seite 113 ANMERKUNG: Das Verfahren zum Entfernen des Bildschirmkabels gilt nur für Latitude 5350-Laptops und nicht für die 2-in-1- Konfiguration. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie den Akku.
  • Seite 114 Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. ANMERKUNG: Das Verfahren zum Entfernen der Kamera gilt nur für Latitude 5350-Laptops und nicht für die 2-in-1-Konfiguration. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 115 5. Entfernen Sie den Bildschirmrahmen. 6. Entfernen Sie die Bildschirmscharniere. 7. Entfernen Sie den Bildschirm. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Kamera und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 82. Entfernen der Kamera (Laptop) Schritte 1.
  • Seite 116 ANMERKUNG: Das Verfahren zum Installieren der Kamera gilt nur für Latitude 5350-Laptops und nicht für die 2-in-1-Konfiguration. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Kamera und stellen das Verfahren zum Installieren bildlich dar.
  • Seite 117 VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. ANMERKUNG: Das Verfahren zum Entfernen der Bildschirmrückabdeckung gilt nur für Latitude 5350-Laptops und nicht für die 2-in-1-Konfiguration. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 118 Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. ANMERKUNG: Das Verfahren zum Installieren der Bildschirmrückabdeckung gilt für Latitude 5350-Laptops und nicht für die 2-in-1-Konfiguration. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 119 8. Installieren Sie die Bodenabdeckung. 9. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Sensorplatine Entfernen der Sensorplatine (Laptop) Voraussetzungen VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. ANMERKUNG: Das Verfahren zum Entfernen der Sensorplatine gilt nur für Latitude 5340-Laptops und nicht für die 2-in-1- Konfiguration.
  • Seite 120 Installieren der Sensorplatine (Laptop) Info über diese Aufgabe VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. ANMERKUNG: Das Verfahren zum Installieren der Sensorplatine gilt nur für Latitude 5340-Laptops und nicht für die 2-in-1- Konfiguration. Die nachfolgenden Abbildungen zeigen die Position der Sensorplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Abbildung 87.
  • Seite 121 Smartcardlesegerät Entfernen des Smartcardlesegeräts (optional) Voraussetzungen VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. 1. Entfernen Sie das SIM-Kartenfach (bei Computern mit Nano-SIM-Kartenoption). 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie den Akku. 4. Entfernen Sie das M.2-2230-Solid-State-Laufwerk. 5.
  • Seite 122 Installieren des Smartcardlesegeräts (optional) Voraussetzungen VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Smartcardlesegeräts und stellen das Verfahren zum Installieren bildlich dar. Abbildung 89.
  • Seite 123 Platzhalter für SIM-Kartensteckplatz Entfernen der SIM-Kartensteckplatzblende Voraussetzungen VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3.
  • Seite 124 Abbildung 90. Entfernen der SIM-Kartensteckplatzblende Schritte 1. Ziehen Sie die SIM-Kartensteckplatzblende von der Oberseite der Handauflage. 2. Heben Sie den Platzhalter für den SIM-Kartensteckplatz aus dem Computer. Anbringen der SIM-Kartensteckplatzblende Voraussetzungen VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Wenn Sie eine Komponente austauschen, muss die erforderliche Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 125 Abbildung 91. Anbringen der SIM-Kartensteckplatzblende Schritte 1. Setzen Sie die SIM-Kartensteckplatzblende in das Fach auf der Handauflage, und stellen Sie sicher, dass die SIM- Kartensteckplatzblende an den Rippen der Handauflage ausgerichtet ist. 2. Drücken Sie auf die SIM-Kartensteckplatzblende, bis sie hörbar einrastet. Nächste Schritte 1.
  • Seite 126 ANMERKUNG: Bei Modellen mit Smartcardlesegerät ist das Smartcardlesegerät in die Ersatz-Handauflagenbaugruppe integriert. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie das SIM-Kartenfach (bei Computern mit Nano-SIM-Kartenoption). 3. Entfernen Sie die Bodenabdeckung. 4.
  • Seite 127 Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Handauflagenbaugruppe und stellt das Verfahren zum Installieren bildlich dar. Abbildung 93. Installieren der Handballenstütze Schritte Legen Sie die Handauflagenbaugruppe auf eine ebene Fläche.
  • Seite 128 ● Ubuntu Linux 22.04 LTS (nur für Latitude 5350-Laptops und nicht für die 2-in-1-Konfiguration) Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern in der Dell Wissensdatenbank den Artikel „Häufig gestellte Fragen zu Treibern und Downloads“ mit der Artikelnummer 000123347.
  • Seite 129 BIOS-Setup VORSICHT: Die Einstellungen im BIOS-Setup sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Abhängig vom Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.
  • Seite 130 Einmaliges F12-Startmenü Wenn Sie das einmalige Startmenü aufrufen möchten, schalten Sie den Computer ein und drücken Sie dann umgehend die Taste F12. ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist. Das einmalige F12-Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten: ●...
  • Seite 131 Tabelle 38. System-Setup-Optionen: Menü „Overview“  Übersicht Latitude 5350/Latitude 5350 2-in-1 BIOS Version Zeigt die Versionsnummer des BIOS an. Service Tag Zeigt das Service-Tag des Computers an. Asset Tag Zeigt das Bestands-Tag des Computers an. Manufacture Date Zeigt das Herstellungsdatum des Computers an.
  • Seite 132 Tabelle 38. System-Setup-Optionen: Menü „Overview“ (fortgesetzt) Übersicht Intel Hyper-Threading Capable Zeigt an, ob der Prozessor Hyper-Threading-fähig (HT) ist. ANMERKUNG: Aktivieren Sie den Modus Advanced Setup wie unter Anzeigen der erweiterten Setup-Optionen beschrieben, um diese Option anzuzeigen. 64-Bit Technology Zeigt an, ob die 64-Bit-Technologie unterstützt wird. Standardwert: „Yes“...
  • Seite 133 Aktiviert die Einstellung zur Festlegung, ob der Computer nur mit validierter Boot- Software starten kann. Standardmäßig ist die Option Enable Secure Boot deaktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Sicherer Start aktiviert zu lassen, um sicherzustellen, dass die UEFI-Firmware das Betriebssystem während des Startvorgangs validiert.
  • Seite 134 Tabelle 40. System-Setup-Optionen: Menü „Integrated Devices“  Integrierte Geräte Date/Time Datum Legt das Datum des Computers im Format TT/MM/JJJJ fest. Änderungen des Datumsformats werden sofort wirksam. Uhrzeit Legt die Uhrzeit des Computers im Format HH/MM/SS (24-Stunden-Format) fest. Sie können zwischen dem 12-Stunden- und 24-Stunden-Format wählen. Änderungen des Uhrzeitformats werden sofort wirksam.
  • Seite 135 Setup-Optionen beschrieben, um diese Option anzuzeigen. Type-C Dock Override Aktiviert oder deaktiviert die Verwendung eines angeschlossenen Dell Typ-C Docks zur Bereitstellung von Datenstreams bei deaktivierten externen USB-Anschlüssen. Wenn die Option „Überschreiben des Typ-C Docks“ aktiviert ist, wird das Untermenü „Video/ Audio/LAN“...
  • Seite 136 Tabelle 41. System-Setup-Optionen: Menü „Storage“  Storage SATA/NVMe-Vorgang SATA/NVMe-Vorgang Stellt den Betriebsmodus des integrierten SATA-Festplattencontrollers ein. Standardmäßig ist die Option Raid On ausgewählt. Speicherschnittstelle Zeigt die Informationen der verschiedenen integrierten Laufwerke an. Port Enablement Ermöglicht die Auswahl der integrierten Laufwerke. M.2 PCIe SSD Zeigt die integrierte Geräteschnittstelle auf der Steuerplattform an.
  • Seite 137 Tabelle 42. System-Setup-Optionen: Menü „Display“ (fortgesetzt) Display ANMERKUNG: Aktivieren Sie den Modus Advanced Setup wie unter Anzeigen der erweiterten Setup-Optionen beschrieben, um diese Option anzuzeigen. Touchscreen Aktiviert oder deaktiviert die Touchscreen-Option. Standardmäßig ist die Option Touchscreen aktiviert. ANMERKUNG: Nur verfügbar auf Computern mit Touchscreen-Bildschirm. ANMERKUNG: Aktivieren Sie den Modus Advanced Setup wie unter Anzeigen...
  • Seite 138 Tabelle 43. System-Setup-Optionen: Menü „Connection“ (fortgesetzt) Verbindung ANMERKUNG: Aktivieren Sie den Modus Advanced Setup wie unter Anzeigen der erweiterten Setup-Optionen beschrieben, um diese Option anzuzeigen. HTTP(s) Boot HTTP(s) Boot Wenn diese Option aktiviert ist, wird der HTTP(S)-Start im Client-BIOS unterstützt. Er bietet kabelgebundene und drahtlose Verbindungsoptionen sowie HTTP/HTTPS.
  • Seite 139 Leistung, Lärmpegel und Temperatur. USB Wake Support Wake on Dell USB-C Dock Wenn aktiviert, wird durch Anschließen einer Dell USB-C-Dockingstation der Computer aus dem Stand-by-Modus, dem Ruhemodus oder dem ausgeschalteten Zustand heraus aktiviert. Standardmäßig ist die Option Wake on Dell USB-C Dock aktiviert.
  • Seite 140 TPM 2.0 Security On Aktiviert oder deaktiviert das TPM. Standardmäßig ist die Option TPM 2.0 Security On aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, TPM aktiviert zu lassen, damit diese Sicherheitstechnologien vollständig funktionieren. ANMERKUNG: Aktivieren Sie den Modus Advanced Setup wie unter...
  • Seite 141 Tabelle 45. System-Setup-Optionen: Menü „Security“ (fortgesetzt) Sicherheit Dell Technologies empfiehlt, die Option Löschen nur dann zu aktivieren, wenn TPM- Daten gelöscht werden müssen. ANMERKUNG: Aktivieren Sie den Modus Advanced Setup wie unter Anzeigen der erweiterten Setup-Optionen beschrieben, um diese Option anzuzeigen.
  • Seite 142 Absolute Absolute Software bietet verschiedene Cybersicherheitslösungen, von denen einige Software erfordern, die auf Dell Computern vorinstalliert und in das BIOS integriert ist. Zum Verwenden dieser Funktionen müssen Sie die BIOS-Einstellung „Absolute“ aktivieren und sich an Absolute wenden, um die Konfiguration und Aktivierung durchzuführen.
  • Seite 143 Ereignis gelöscht wurde. Standardmäßig ist die Option Erkennung von Manipulationen am Firmwaregerät aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Erkennung von Manipulationen am Firmwaregerät aktiviert zu lassen. ANMERKUNG: Aktivieren Sie den Modus Advanced Setup wie unter...
  • Seite 144 Wenn die Option Special Character aktiviert ist, muss das Kennwort mindestens eines der folgenden Sonderzeichen enthalten: !”#$%&’()*+,-./:;<=>?@[\]^_`{|}~. Beim Festlegen der Einstellung Minimum Characters für die Kennwortlänge empfiehlt Dell Technologies, die Mindestlänge des Kennworts auf mindestens acht Zeichen festzulegen. ANMERKUNG: Aktivieren Sie den Modus Advanced Setup wie unter...
  • Seite 145 BIOS-Einstellungen, ermöglicht es einem Endnutzer jedoch, sein eigenes Kennwort anzugeben. Standardmäßig ist die Option Allow Non-Admin Password Changes aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Änderung des Kennworts durch Nutzer ohne Administratorrechte zulassen deaktiviert zu lassen. ANMERKUNG:...
  • Seite 146 Tabelle 46. System-Setup-Optionen: Menü „Passwords“ (fortgesetzt) Kennwörter Wenn ein Administratorkennwort festgelegt ist, wird die Möglichkeit, die PSID einzugeben, durch eine Authentifizierung mit dem Administratorkennwort geschützt. Wenn diese Option aktiviert ist, kann jeder Nutzer die Festplatte löschen, ohne das Administratorkennwort einzugeben. Standardmäßig ist die Option Enable Allow Non-Admin PSID Revert (PSID- Zurücksetzung durch Nutzer ohne Administratorrechte zulassen) aktiviert.
  • Seite 147 Ermöglicht die Steuerung des automatischen Startablaufs der SupportAssist System Resolution Console und des Dell Operating System Recovery Tool. Standardmäßig ist der Wert für Dell Auto OS Recovery Threshold auf 2 eingestellt. ANMERKUNG: Aktivieren Sie den Modus Advanced Setup wie unter...
  • Seite 148 Tabelle 48. System-Setup-Optionen: Menü „System Management“ (fortgesetzt) Systemverwaltung Standardmäßig ist die Option Power-On-Self-Test Automatic Recovery aktiviert. ANMERKUNG: Aktivieren Sie den Modus Advanced Setup wie unter Anzeigen der erweiterten Setup-Optionen beschrieben, um diese Option anzuzeigen. Tabelle 49. System-Setup-Optionen: Menü „Keyboard“  Tastatur Fn Lock Options Aktiviert oder deaktiviert die Fn-Sperroption.
  • Seite 149 Tabelle 50. System-Setup-Optionen. Menü „Pre-boot Behavior“ (fortgesetzt) Verhalten vor dem Starten ANMERKUNG: Aktivieren Sie den Modus Advanced Setup wie unter Anzeigen der erweiterten Setup-Optionen beschrieben, um diese Option anzuzeigen. Warnings and Errors Aktiviert oder deaktiviert die Aktion, die durchgeführt werden soll, wenn eine Warnung oder ein Fehler aufgetreten ist.
  • Seite 150 Virtualisierungseinstellung für IOMMU deaktiviert ist (VT-d/AMD Vi). Standardmäßig ist die Option DMA-Unterstützung vor dem Start aktivieren aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option DMA- Unterstützung vor dem Start aktivieren aktiviert zu lassen. ANMERKUNG: Diese Option wird nur aus Kompatibilitätsgründen bereitgestellt, da einige ältere Hardware nicht DMA-fähig ist.
  • Seite 151 Tabelle 52. System-Setup-Optionen: Menü „Performance“ (fortgesetzt) Leistung Standardmäßig ist die Option Intel SpeedStep-Technologie aktivieren aktiviert. ANMERKUNG: Aktivieren Sie Service wie unter Anzeigen der Serviceoptionen beschrieben, um diese Option anzuzeigen. C-State Control Enable C-State Control Aktiviert oder deaktiviert die Fähigkeit der CPU, in den Energiesparmodus einzutreten und ihn zu beenden.
  • Seite 152 8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...
  • Seite 153 F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.
  • Seite 154 ● eine funktionsfähige Computerbatterie zum Aktualisieren des BIOS Führen Sie folgende Schritte aus, um den BIOS-Aktualisierungsvorgang über das F12-Menü auszuführen: VORSICHT: Schalten Sie den Computer während des BIOS-Aktualisierungsvorgangs nicht aus. Der Computer startet möglicherweise nicht, wenn Sie den Computer ausschalten. Schritte 1.
  • Seite 155 ● Großbuchstaben von A bis Z ● Kleinbuchstaben von a bis z 3. Geben Sie das Systemkennwort ein, das Sie zuvor im Feld Neues Kennwort bestätigen eingegeben haben, und klicken Sie auf OK. 4. Drücken Sie die Esc-Taste und speichern Sie die Änderungen, wie durch die Meldung gefordert. 5.
  • Seite 156 Löschen von Kennwörtern für BIOS (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zur Vorgehensweise beim Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder Ihrer Anwendung.
  • Seite 157 ● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...
  • Seite 158 Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...
  • Seite 159 Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.
  • Seite 160 ANMERKUNG: Beim Start leitet die Dell SupportAssist-Diagnose vor dem Hochfahren zunächst einen BIST für den LCD ein. Hierbei wird ein Eingreifen des Benutzers zur Bestätigung der Funktionalität des LCD erwartet. Systemdiagnoseanzeigen In diesem Abschnitt sind die Systemdiagnoseanzeigen des Latitude 5350/Latitude 5350 2-in-1 aufgeführt.
  • Seite 161 SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit installiertem Windows- Betriebssystem vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.
  • Seite 162 6. Setzen Sie den Akku ein. 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie den Netzadapter an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines harten Reset finden Sie in der Knowledgebase-Ressource unter www.dell.com/support. Troubleshooting...
  • Seite 163 Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.

Diese Anleitung auch für:

Latitude 5350 2-in-1P181gP182g
