198 | Magyar
fröccsenő víz ellen védett kivitelűnek kell lennie, gumiból kell
készülnie, vagy gumival kell bevonva lennie. A
hosszabbítókábelt csak egy húzásmentesítővel felszerelve
szabad használni.
A fűrészlánc felszerelése és megfeszítése
A láncfűrészt csak a szerelés teljes befejezése után
csatlakoztassa a villamos hálózatra.
A fűrészlánc kezelésekor mindig viseljen védő
kesztyűt.

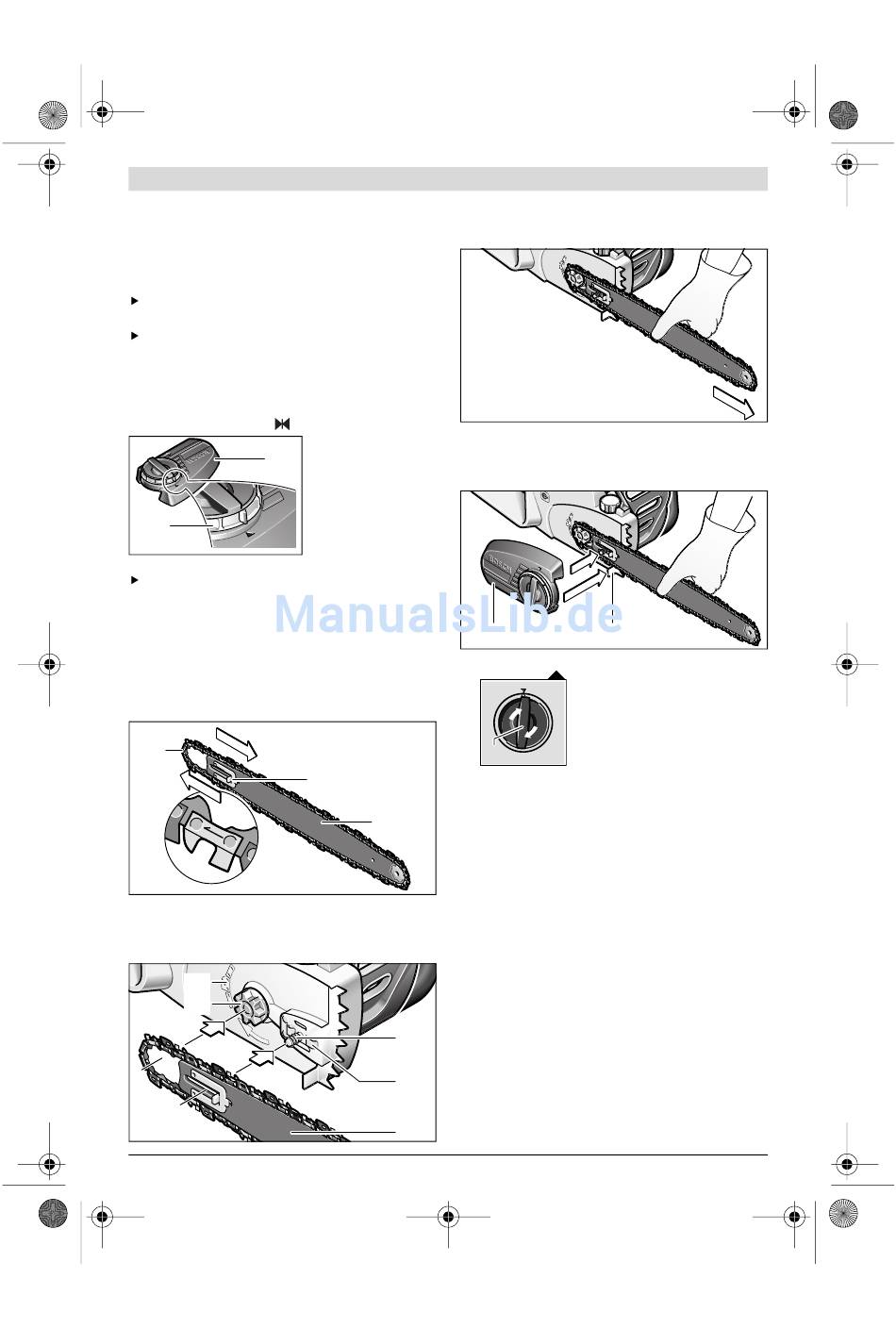

A kard és a fűrészlánc felszerelése (lásd az „A" ábrát)
– Óvatosan csomagolja ki valamennyi alkatrészt.
– Hozza azonos helyzetbe a 13 láncfeszítő gyűrűn és a 15
fedélen található 2 nyilat ( ).
15
13
– Tegye le egy sík felületre a láncfűrészt.
Csak 1,3 mm-es vastagságú (horony-szélességű)
hajtóelemeket tartalmazó fűrészláncot szabad
használni.
– Helyezze be a 10 fűrészláncot a 11 kard körbefutó
hornyába. Ügyeljen a helyes forgásirányra, hasonlítsa
össze a fűrészláncot a 17 forgásirány jellel. Gondoskodjon
arról, hogy a 22 láncfeszítő bütyök kifelé mutasson. A 10
fűrészlánc behelyezésének megkönnyítésére tartsa a 11
kardot függőleges helyzetben.
10
– Helyezze fel a láncszemeket a 18 lánckerék köré és
helyezze fel úgy a 11 kardot, hogy a 21 rögzítőcsap előtt és
mögött fekvő 20 kardvezető bordák beleilleszkedjenek a
11 kard hosszlyukába.
17
18
1 609 929 V11 | (23.8.11)
– Ellenőrizze, hogy minden alkatrész helyesen van-e
felhelyezve és tartsa ebben a helyzetben a kardot a
fűrészlánccal.
– Helyezze fel pontos helyzetben a 15 fedelet és
gondoskodjon arról, hogy a 23 láncfogó csap pontosan
beilleszkedjen a 15 fedélen erre a célra kialakított
vezetőrésbe.
– Kissé szorítsa meg a 15 fedelet a 14 szorító fogantyúval.
– A fűrészlánc még nincs megfeszítve. A fűrészláncot a „A
22
fűrészlánc megfeszítése" szakaszban leírtaknak
megfelelően kell megfeszíteni.
11
A fűrészlánc megfeszítése (lásd az „A" és „C" ábrát)
A munka megkezdése előtt, az első vágások után, majd a
fűrészelés közben rendszeresen 10 percenként ellenőrizze a
lánc megfeszítését. Mindenek előtt új fűrészláncoknál eleinte
nagyobb tágulásra lehet számítani.
A fűrészlánc élettartama számottevő mértékben függ a
kielégítő kenéstől és a helyes mértékű megfeszítéstől.
Ne feszítse meg a fűrészláncot, ha ez erősen felhevült, mivel a
lehűlés során a lánc összehúzódik és túl feszesen fekszik fel a
kardra.
– Tegye le egy sík felületre a láncfűrészt.
– Forgassa el a 14 szorító fogantyút kb. 1 – 3 fordulattal az
21 óramutató járásával ellenkező irányba, hogy ezzel kilazítsa
a kard rögzítését.
– Ellenőrizze, hogy a láncszemek helyes a 11 kard
20
vezetőrésében és a 18 lánckeréken helyesen
helyezkednek-e el.
11
15 23
14
