DE
HINWEIS: Der Transportkarton und sämtliches
Verpackungsmaterial sollten aufgehoben werden für den Fall,
dass ein Transport des Produkts erforderlich wird. Dadurch
wird ein sicherer Transport aller Teile gewährleistet.
3
BENÖTIGTE WERKZEUGE
Schlüssel oder Steckschlüssel,
Schlüssel oder Steckschlüssel,
Schlüssel oder Steckschlüssel, 16 mm (für metrische
Befestigungsteile)
Standard-Schraubendreher
Gewindedichtmittel oder Rohrband
Andere Werkzeuge zur Vorbereitung der Montagefläche
4
ZUBEHÖR (nicht im Lieferumfang
enthalten)
• Flachdach-Adapter für Brüstungshalterung LTC 9230/01
5
INSTALLATION
5.1
Vorläufige Verdrahtung
Sowohl bei Verwendung des mitgelieferten Transformators
(ENV-PSU) als auch einer anderen zugelassenen 24-V-
Wechselspannungsquelle die Entfernungsbegrenzungen von
der Dome in ANHANG A beachten.

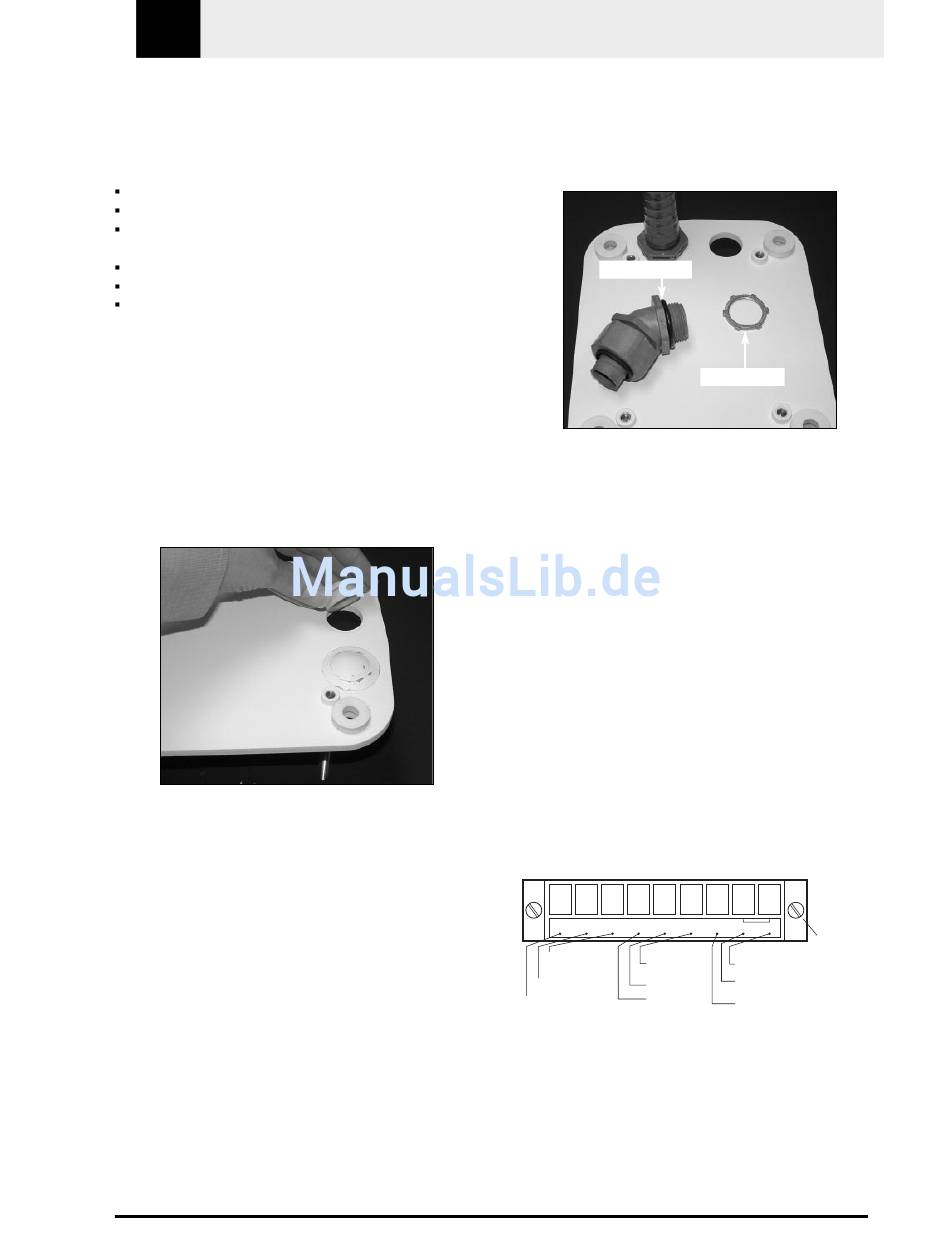

Foto 5A Netzteilgehäuse
5.2
Montage der Transformatordose ENV-PSU
ACHTUNG: Die SPANNUNGS- und STEUERUNGS-
KABEL MÜSSEN durch separate Öffnungen in die Dose
geführt werden.
5.2.1. Zur Verdrahtung des Netzteils durch die Unterseite
anstelle der Rückseite des Gehäuses die Verschlus-
steile von der Unterseite des Kastens entfernen (siehe
FOTO 5A) und damit die Öffnungen in der
Rückseite der Montageplatte verschließen.
5.2.2. Den Kasten von der Montageplatte lösen, damit die
Platte mit den vier (4) Schlossschrauben (im Liefer-
umfang enthalten) separat montiert werden kann.
5.2.3. Verwenden Sie nur flüssigkeitsdichte
Verschraubungen oder flüssigkeitsdichte
Installationsrohre in den beiden (2) Öffnungen an
der Rückseite der Montageplatte oder an der
© 2003 Bosch Security Systems
3
⁄
Zoll
8
5
⁄
Zoll
1 6
Unterseite des Netzteils. Bei Verwendung der
flüssigkeitsdichten Verschraubungen ist es wichtig,
ein Kabel entsprechender Breite für eine spielfreie
Passung zu verwenden. Ist eine spielfreie Passung
nicht möglich, kann stattdessen jedes
Installationsrohr von
3
⁄
O-Ring-Dichtung
Foto 5B
HINWEIS: Bei den im Foto gezeigten Verschraubungen
handelt es sich um
⁄
-Zoll-Installationsrohre aus PVC mit
3
4
einer O-Ring-Dichtung und einer Mutter zur Befestigung.
5.2.4. Wenn die Kabel durch die Rückseite der
Montageplatte laufen sollen, die Kabel durch die
flüssigkeitsdichten Verschraubungen oder
Installationsrohre in der Montageplatte führen.
5.2.5. Die Montageplatte mit vier (4)
Befestigungselementen (nicht mitgeliefert), die
jeweils 120 kg Zugkraft standhalten können, an
einer stabilen Fläche befestigen. Schrauben von
mindestens 6,4 mm (max.⁄10 mm) werden
empfohlen.
5.2.6. Die SPANNUNGS- und SIGNAL-Eingangsstecker
von der Karte abziehen.
5.2.7. Die Kabel abisolieren und an die entsprechenden
Stecker anschließen, danach die Schrauben fest
anziehen (siehe ABBILDUNG 1).
STEUERUNGSSTECKER
CONTROL CONNECTOR
9
8
7
6
5
4
C–
C+ GND RXD TXD GND H
RS-232
Biphase
Zweiphasen-
RS-232
anschluss Masse
Masse
Ground
Ground
Biphase +
RS-232/*
Zweiphasenanschluss +
RS-232/*
Biphase –
RS-232/*
RS-232/*
Zweiphasenanschluss -
Abbildung 1
5.2.8. Wenn die AutoTracker-Option verwendet wird,
müssen die RS-232-Anschlüsse (RXD, TXD und
GND) verdrahtet werden. Das verwendete
Datenkabel sollte verdrillt und abgeschirmt sein und
eine maximale Entfernung von 15 m überbrücken.
Installation
Zoll verwendet werden.
4
Sicherungsring
3
2
1
24 VAC
Halteschraube
Retaining
Screw
24 V Wechselspannung,
24 VAC Hot
spannungsführend
24 VAC Neutral
24 V Wechselspannung, neutral
Indoor Pendant - Not Connected
Installation für geschlossene Räume -
EnviroDome
®
- 24 VAC Heater
Nicht angeschlossen EnviroDome
®
Heizung, 24 Volt Wechselspannung
Seite 11 von 20
-
