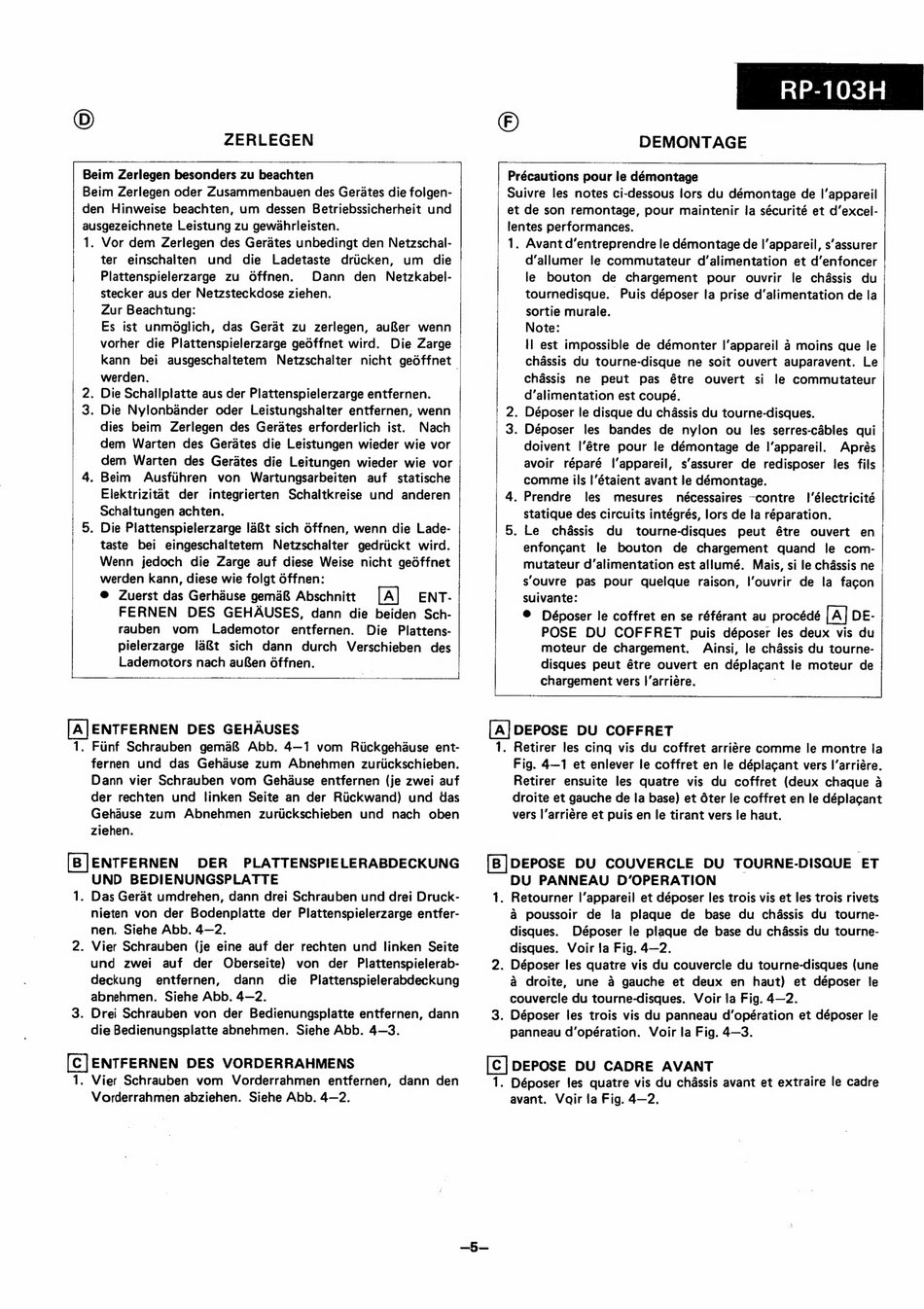

ZERLEGEN
| Beim Zerlegen besonders zu beachten
Beim Zerlegen oder Zusammenbauen des Gerates die folgen-
den Hinweise beachten, um dessen Betriebssicherheit und
ausgezeichnete Leistung zu gewahrleisten.
1. Vor dem Zerlegen des Gerates unbedingt den Netzschal-
ter
einschalten
und
die
Ladetaste
drucken,
um
die
Plattenspielerzarge
zu
Offnen.
Dann
den
Netzkabel-
stecker aus der Netzsteckdose ziehen.
Zur Beachtung:
Es ist unmdglich,
das Gerat zu zerlegen, au8er wenn
vorher die Plattenspielerzarge gedffnet wird.
Die Zarge
Kann
bei ausgeschaltetem
Netzschalter
nicht gedffnet |
werden.
2. Die Schallplatte aus der Plattenspielerzarge entfernen.
3. Die Nylonbander oder Leistungshalter entfernen, wenn
dies beim
Zerlegen des Gerates erforderlich ist.
Nach
dem Warten des Gerates die Leistungen wieder wie vor
dem Warten des Gerdtes die Leitungen wieder wie vor
4. Beim
Ausfuhren
von
Wartungsarbeiten
auf
statische
Elektrizitat
der
integrierten
Schaltkreise und anderen
Schaltungen achten.
| 5, Die Plattenspielerzarge !a&t sich 6ffnen, wenn die Lade-
taste
bei eingeschaltetem
Netzschalter
gedriickt wird.
Wenn jedoch die Zarge auf diese Weise nicht gedffnet
werden kann, diese wie folgt 6ffnen:
@ Zuerst das Gerhause gemaR Abschnitt
ENT-
FERNEN
DES GEHAUSES,
dann die beiden Sch-
rauben
vom
Lademotor
entfernen.
Die
Plattens-
pielerzarge
la&t sich dann
durch
Verschieben
des
EAcemetors nach auGBen offnen.
PENI
ERNEN
DES
GEHAUSES
. Funf Schrauben
gema& Abb. 4-1 vom
Riickgehause ent-
fernen
und das Gehause zum Abnehmen
zuriickschieben.
Dann vier Schrauben vom Gehduse entfernen (je zwei auf
der rechten und tinken Seite an der Riickwand) und das
Gehause
zum
Abnehmen
zuriickschieben
und nach oben
ziehen.
|
[B ] ENTFERNEN
DER
PLATTENSPIELERABDECKUNG
UND
BEDIENUNGSPLATTE
1. Das Gerat umdrehen, dann drei Schrauben und drei Druck-
nieten von der Bodenplatte der Plattenspielerzarge entfer-
nen. Siehe Abb. 4—2.
2. Vier Schrauben
(je eine auf der rechten und linken Seite
und zwei
auf der Oberseite)
von
der Plattenspielerab-
deckung
entfernen,
dann
die
Plattenspielerabdeckung
abnehmen.
Siehe Abb. 4—2.
3. Drei Schrauben von der Bedienungsplatte entfernen, dann
die Bedienungsplatte abnehmen.
Siehe Abb. 4—3.
[(C]ENTFERNEN DES VORDERRAHMENS
1. Vier Schrauben vom
Vorderrahmen
entfernen, dann den
Vorderrahmen abziehen. Siehe Abb. 4—2.
RP-103H
DEMONTAGE
Précautions pour le démontage
Suivre les notes ci-dessous lors du démontage de |'appareil
et de son remontage, pour maintenir la sécurité et d'excel-
lentes performances.
1. Avant d'entreprendre le démontage de |'appareil, s'assurer
d'allumer le commutateur d'alimentation et d'enfoncer
le bouton
de chargement
pour
ouvrir
le chassis du
tournedisque.
Puis déposer la prise d'alimentation de la
sortie murale.
Note:
il est impossible de démonter |'appareil 4 moins que le
chassis du tourne-disque ne soit ouvert auparavent.
Le
chassis
ne
peut
pas
étre
ouvert
si le commutateur
d'alimentation est coupé.
. Déposer le disque du chassis du tourne-disques.
. Déposer
les bandes
de nylon
ou
les serres-cables
qui
doivent
l'étre pour le démontage de I'appareil.
Aprés
avoir
réparé
l'appareil,
s'assurer de redisposer
les fils
comme ils l'étaient avant le démontage.
. Prendre
les
mesures
nécessaires -contre
|'électricité
statique des circuits intégrés, lors de la réparation.
. Le
chassis
du
tourne-disques
peut
étre
ouvert
en
enfoncant
le bouton
de chargement
quand
le com-
mutateur d'alimentation est allumé.
Mais, si le chassis ne
s'ouvre
pas pour quelque
raison, l'ouvrir de la facon
suivante:
@
Déposer le coffret en se référant au procédé
DE-
POSE
DU COFFRET
puis déposer les deux vis du
moteur de chargement.
Aijnsi, le chassis du tourne-
disques peut étre ouvert en deplacant le moteur de
chargement vers I'arrieére.
[A] DEPOSE DU COFFRET
1.
Retirer les cing vis du coffret arrigre comme
le montre la
Fig. 4—1 et enlever le coffret en le déplacant vers J'arriére.
Retirer ensuite
les quatre
vis du coffret (deux chaque a
droite et gauche de !a base) et Oter le coffret en le déplacant
vers |'arriére et puis en le tirant vers le haut.
[B]DEPOSE DU COUVERCLE DU TOURNE-DISQUE ET
1.
DU PANNEAU
D'OPERATION
Retourner |'appareil et déposer les trois vis et les trois rivets
a poussoir
de la plaque
de base du chassis du tourne-
disques.
Déposer le plaque de base du ch4ssis du tourne-
disques.
Voir la Fig. 4—2.
. Déposer les quatre vis du couvercle du tourne-disques (une
a droite,
une
a gauche et deux en haut) et déposer fe
couvercie du tourne-disques. Voir la Fig. 4—2.
. Déposer les trois vis du panneau d'opération et déposer le
panneau d'opération.
Voir la Fig. 4—3.
[C] DEPOSE DU CADRE AVANT
1. Déposer les quatre vis du chassis avant et extraire le cadre
avant.
Vair la Fig. 4—2.
