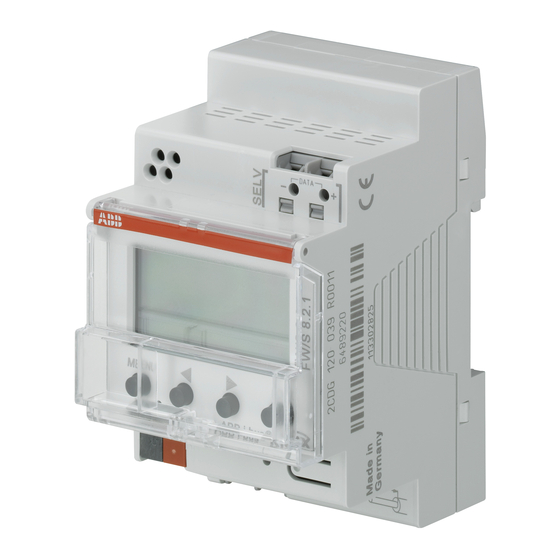

FW/S 8.2.1
Funkschaltuhr
2CDG120039R0011
Montage- und
Bedienungsanleitung
D GB
F
I
E
NL
DA
TA
C1
C5
C2
C6
C3
C7
C4
C8
ESC
OK
MENU
OK
ESC
Set Phys Adr
110-240V~
50-60Hz
2
0,5mm -
L
N
2
2,5mm
R8a - 5T
FW/S 8.2.1
µ
µ
4
5
6
10
11
12
C2
C4
Ext1
Ext2
Ext3
Ext4
309594
DCF-Antenne
GPS-Antenne
L
N
DATA
-
+
D
Werbung
Verwandte Anleitungen für ABB FW/S 8.2.1
Inhaltszusammenfassung für ABB FW/S 8.2.1

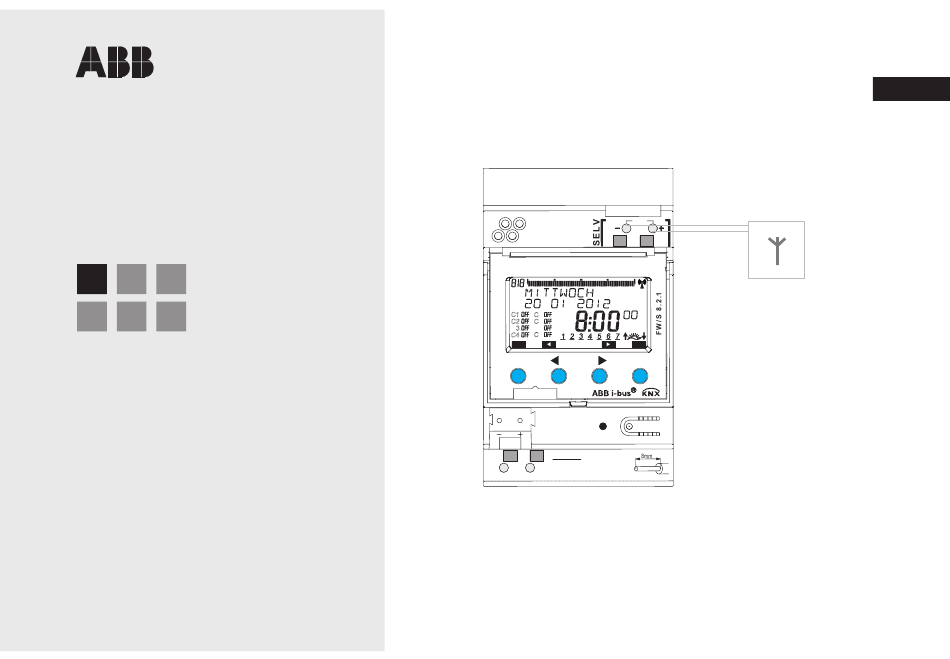

- Seite 1 309594 FW/S 8.2.1 Funkschaltuhr 2CDG120039R0011 Montage- und Bedienungsanleitung D GB DCF-Antenne GPS-Antenne MENU Set Phys Adr 110-240V~ 50-60Hz 0,5mm - 2,5mm R8a - 5T FW/S 8.2.1 µ µ DATA Ext1 Ext2 Ext3 Ext4...
- Seite 2 Inhaltsverzeichnis Grundlegende Sicherheitshinweise Menüpunkt SIMULATION Display und Tasten/Bedienprinzip Menüpunkt UHRZEIT/DATUM Anschluss/Montage Menüpunkt MANUELL Busanschluss/Physikalische Adresse Hand- und Dauerschaltung programmieren Reset Menüpunkt OPTIONEN Übersicht Menüführung Astroprogramme einstellen Erstinbetriebnahme PIN-Code eingeben Zeitschaltprogramme oder Zeitsignal empfangen mit Antenne Astroprogramme Speicherkarte OBELISK Menüpunkt PROGRAMM Technische Daten Schaltzeit neu programmieren im Serviceadresse...
- Seite 3 Grundlegende Sicherheitshinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft durchführen lassen! • Das Gerät ist für die Montage auf DIN-Hutschienen vorgesehen (nach EN 60715) und entspricht Typ 1 STU nach IEC/EN 60730-2-7 bzw. 60730-1 • Für die fachgerechte Verlegung der Busleitungen und die Inbetriebnahme der Geräte die Vor- gaben der EN 50428 für Schalter oder ähnliches Installationsmaterial zur Verwendung in der Gebäudesystemtechnik beachten! Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Garantieanspruches...
- Seite 4 Display und Tasten Bedienprinzip Anzeige DCF-/ Programmanzeige 1. Textzeilen lesen GPS-Antenne ange- Text stellt Frage dar Programmierte schlossen Schaltzeiten Zeitanzeige µ µ Wochentags- und Wochentage 1 – 7 Datumsanzeige DATA Ext1 Ext2 Ext3 Ext4 Anzeige Astro- Kanalzustand programm Anzeige der aktiven Tasten ON = Ein 2.
- Seite 5 Anschluss/Montage WARNUNG Lebensgefahr durch elektrischen Schlag! Montage ausschließlich durch Elektrofachkraft! Spannung freischalten! Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. Gegen Wiedereinschalten sichern! Leitung 45° Spannungsfreiheit prüfen! Federsteckklemme Erden und kurzschließen! SELV beachten am Data-Bus. Federsteck- klemmen- öffner...
- Seite 6 Anschluss FW/S 8.2.1 RC GPS RC DCF Data...
- Seite 7 Busanschluss Physikalische Adresse programmieren Busleitung in Busklemme an der Vorderseite des Gerätes stecken. Taster auf der Vorderseite des Gerätes Polarität beachten. MENU drücken. à Die Programmier-LED leuchtet. à Gerät ist im Programmiermodus. Taster Set Phys Adr Die Inbetriebnahme, Diagnose und Projektie- 110-240V~ 50-60Hz 0,5mm -...
- Seite 8 Übersicht Menüführung MENU PROGRAMM SIMULATION UHRZEIT/DATUM KANAL WAEHLEN KANAL WAEHLEN UHRZEIT STANDARD- SONDER- START JAHR DATUM PROGRAMM P0 PROGRAMM 2010 P1–P16 2010 SOMMER- START MONAT WINTER REGEL ABFRAGEN-AEN- 2010 WOCHENTAGS DERN-LOESCHEN START TAG NUMMER LOESCHEN 2010 DATUMSFORMAT P0 ALLES...
- Seite 9 MANUELL ENDE OPTIONEN KANAL WAEHLEN ASTRO DAUER EIN BETRIEBSSTUND ZAEHLER DAUER AUS SPRACHE HAND EIN TIMER KURZ- LCD- ZEITSCHALTUNG BELEUCHTUNG FERIEN SONDERPROGR WERKS AKTIVIEREN EINSTELLUNGEN ZUFALL ENDE INFO ENDE...
- Seite 10 Erstinbetriebnahme Datum, Uhrzeit und Sommer-/ oder DEUTSCH SOMMER- WINTER Winterzeitregel einstellen EUROPA WEST PROGRAMME SOMMER- BEHALTEN WINTER Beliebige Taste drücken und Anzeigen im EUROPA OST DATUMS- FORMAT SOMMER- Display folgen (siehe Bild). WINTER JAHR CANADA 2010 Sie können die DCF-Antenne SOMMER- WINTER USA 21 01 2010...
- Seite 11 Zeitschaltprogramme oder Astroprogramme Es lassen sich wahlweise für jeden Kanal Zeitschalt- oder Astroprogramme programmieren und schalten. Zeitschaltprogramme Astroprogramme Zeitschaltfunktion Für jeden Kanal kann anstelle der Zeitschaltfunktion – 1 Standardprogramm P0 (Wochenprogramm die Astrofunktion aktiviert werden. mit Schaltzeiten, Impuls- und Zykluszeiten) –...
- Seite 12 Zeitschaltprogramm Schaltzeit neu programmieren im Standardprogramm P0 Beispiel: Beleuchtung einer Sporthalle von Mo–Fr, 7:30 bis 12:00 Uhr einschalten MENU drücken. PROGRAMM erscheint. Mit OK bestätigen. KANAL WAEHLEN erscheint. KANAL 1 mit OK bestätigen. STANDARDPROGRAMM P0 erscheint. Mit OK bestätigen. NEU erscheint. ...
- Seite 13 MENU PROGRAMM KANAL WAEHLEN STANDARD- SONDER- SONDER- LOESCHEN PROGRAMM PROGRAMM 1 PROGRAMM 2 KANAL 1 ALLES SCHALTZEIT IMPULS ZYKLUS STUNDE STELLEN EIN 7.30 MINUTE STELLEN ALLE TAGE MONTAG DIENSTAG KOPIEREN SPEICHERN DAZU GESPEICHERT...
- Seite 14 Schaltzeit abfragen/ändern/löschen MENU MENU drücken. PROGRAMM erscheint. PROGRAMM Mit OK bestätigen. KANAL WAEHLEN KANAL 1 mit OK bestätigen. STANDARD- STANDARDPROGRAMM P0 mit PROGRAMM OK bestätigen. ABFRAGEN- LOESCHEN Mit ABFRAGEN-AENDERN- AENDERN- P0 ALLES LOESCHEN LOESCHEN wählen.
- Seite 15 Alle Schaltzeiten im Standard- MENU programm löschen PROGRAMM KANAL WAEHLEN MENU drücken. PROGRAMM erscheint. STANDARD- PROGRAMM Mit OK bestätigen. KANAL 1 mit OK bestätigen. ABFRAGEN- LOESCHEN AENDERN- P0 ALLES STANDARDPROGRAMM P0 erscheint. LOESCHEN LOESCHEN Mit OK bestätigen. BESTAETIGEN ...
- Seite 16 Impulszeit programmieren Beispiel: Pausenzeichen am Montag 8:05 Uhr für 5 s einschalten MENU drücken. PROGRAMM erscheint. Mit OK bestätigen. KANAL WAEHLEN erscheint. KANAL 1 mit OK bestätigen. STANDARDPROGRAMM P0 erscheint. Mit OK bestätigen. NEU erscheint. Mit OK bestätigen. SCHALTZEIT erscheint. ...
- Seite 17 MENU PROGRAMM KANAL WAEHLEN STANDARD- PROGRAMM SCHALTZEIT IMPULS ZYKLUS STUNDE STELLEN EIN 8.05 ALLE TAGE MONTAG MINUTE STELLEN SPEICHERN KOPIEREN SPEICHERN SEKUNDE STELLEN GESPEICHERT DAZU GESPEICHERT PULSDAUER IN DIENSTAG MINUTEN PULSDAUER IN SEKUNDEN SPEICHERN Dauer 5 s GESPEICHERT...
- Seite 18 Zykluszeit programmieren Neben Ein- und Ausschaltzeiten (Schaltzeit) sowie Kurzzeitimpulsen (Impuls) können auch Zykluszeiten (Zyklus) programmiert werden. Die Pulsdauer (+ Pulspause) ist begrenzt auf 17 h, 59 min, 59 s • Unter Zykluszeiten versteht man zyklisch wiederkehrende Zeitfunktionen wie Lüftersteuerungen, Urinalspülungen etc. Beispiel: Wasserspülung Montag von 8:00 bis 20:30 Uhr alle 15 min für 20 s einschalten (8:00 –8:00...
- Seite 19 Standardprogramm und Sonderprogramme • Das Standardprogramm P0 (Wochenprogramm mit Schaltzeiten, Impuls- und Zykluszeiten oder Astroprogramm) ist immer aktiv, hat aber die niedrigste Priorität und kann von den Sonderpro- grammen P1–P16 überlagert werden. • Bei den Sonderprogrammen gilt: je höher die Zahl, desto höher die Priorität. Das Sonderpro- gramm 16 besitzt die höchste, das Sonderprogramm 1 die geringste Priorität.
- Seite 20 – Chinesisches Neujahr (20 Tage vor ... 20 Tage nach dem Chinesischen Neujahr) – Datum mit Serienmuster (Terminserie): Start und Ende werden festgelegt und der Start nach einer einstellbaren Anzahl von Tagen wiederholt (spätestens nach 200 Tagen) – Wochentagsregel (z. B. jeden 3. Mittwoch im September) Beispiele für kalenderabhängige Datumsbereiche: –...
- Seite 21 – Datum mit Serienmuster (Terminserie) ab November 2012 fortlaufend jede 2. Woche ausführen Start am Montag 01.11.2012 um 0:00 Uhr; Ende am Montag 08.11.2012 um 0:00 Uhr, Start wiederholen nach 14 Tagen – Datum abhängig von Wochentag etc. jeden Monat am 1. Wochenende, von Samstag 06:00 Uhr bis Sonntag 18:00 Uhr; Start 1.
- Seite 22 – Fixe Ausschaltungen (z. B. Nachtunterbrechung) und Einschaltungen können zusätzlich als Wochenprogramm eingegeben werden, um die Astrozeiten ganz oder teilweise zu über- lagern. Beispiel: Das Standardprogramm schaltet die Straßenbeleuchtung abhängig von den Astro- zeiten ein. Eine Nachtunterbrechung ist von 23:00 Uhr bis 04:00 Uhr programmiert. Das Sonderprogramm 1 ist im Datumsbereich vom 30.
- Seite 23 SIMULATION MENU PROGRAMM SIMULATION Bei der Simulation handelt es sich um eine kanalbezoge- KANAL ne Gesamtabfrage. Alle eingegebenen Schaltungen des WAEHLEN Kanals (Standard- und Sonderprogramm, Schaltzeiten, START JAHR Impuls- und Zyklusprogramme) werden in der zeitlichen 2012 Abfolge ihrer Ausführung angezeigt. 21 01 2012 START MONAT Bei einem Astrokanal werden alle Astro-Einschaltungen...
- Seite 24 UHRZEIT/DATUM Im Menü UHRZEIT/DATUM können in den Untermenüs UHRZEIT, DATUM, SOMMER WINTERREGEL, WOCHENTAGSNUMMER, OSTERREGEL etc. eingegeben/verändert werden. MENU drücken, mit DATUM/UHRZEIT wählen und den Anzeigen im Display folgen. Wenn Datum und Uhrzeit über GPS/DCF oder den KNX-Bus empfangen werden, müssen keine Einstellungen vorgenommen werden.
- Seite 25 MANUELL Im Menü MANUELL werden manuelle Schaltfunktionen ausgeführt. In den Untermenüs HAND, DAUER EIN/AUS, TIMER-KURZZEITSCHALTUNG, FERIEN, ZUFALL sowie SONDERPROGRAMM AKTIVIEREN können die manuellen Schaltungen aktiviert/programmiert werden. MENU drücken, mit MANUELL wählen und den Anzeigen im Display folgen. MENU MANUELL KANAL WAEHLEN...
- Seite 26 Hand- und Dauerschaltung Die Hand- und die Dauerschaltung können in MANUELL eingestellt werden. Handschaltung Umkehrung des Kanalzustandes bis zur nächsten automatischen bzw. programmierten Schaltung. Dauerschaltung Solange eine Dauerschaltung (Ein oder Aus) aktiviert ist, wirken die programmierten Schaltzeiten nicht.
- Seite 27 OPTIONEN Im Menü OPTIONEN können die Untermenüs ASTRO, BETRIEBSSTUNDEN-ZAEHLER, SPRACHE, PIN, LCD-BELEUCHTUNG, WERKSEINSTELLUNGEN sowie INFO aufgerufen werden. MENU drücken, mit OPTIONEN wählen und den Anzeigen im Display folgen. MENU OPTIONEN ASTRO BETRIEBS- SPRACHE LCD- STUNDEN- BELEUCHTUNG...
- Seite 28 ASTROprogramm einstellen MENU OPTIONEN ... wenn ein Zeitschaltprogramm aktiv ist. ASTRO MENU drücken, mit OPTIONEN wählen und ASTRO EINSTELLUNGEN den Anzeigen im Display folgen. KANAL WAEHLEN Sie werden automatisch zur Einstellung der ZEITSCHALT- UMSCHALTUNG POSITIONsdaten (LAND oder KOORDINATEN- PROGRAMM AUF ASTRO- Eingabe) und der ASTRO-EINSTELLUNGEN (OFFSET...
- Seite 29 Im OPTIONEN-Untermenü ASTRO können – Sonnenaufgang wird ausgeschaltet (Beispiel: Straßenbeleuchtung) nachdem ein Kanal auf Astroprogramm umge- – Abends Aus, morgens Ein stellt wurde – Astrozeiten, Offset, Astromode Bei Sonnenuntergang wird ausgeschaltet, bei sowie Position (Ortsangaben) abgefragt oder Sonnenaufgang wird eingeschaltet verändert werden.
- Seite 30 MENU OPTIONEN ASTRO ASTRO POSITION ENDE EINSTELLUNGEN LAND ENDE KOORDINATEN LAND BREITENGRAD DEUTSCHLAND NORD STADT LAENGENGRAD STUTTGART GESPEICHERT ZEITZONE UTC + 1 H GESPEICHERT KANAL WAEHLEN ASTROZEITEN OFFSET ASTRO-MODE UMSCHALTUNG ENDE ZEITSCHALT- PROGRAMM OFFSET ABENDS EIN...
- Seite 31 PIN-Code eingeben MENU OPTIONEN Der PIN-Code wird in OPTIONEN eingestellt. ASTRO Bei Verlust des PIN-Codes rufen Sie die Helpline MIT PIN OHNE PIN AKTUELLE PIN 0000 NEUE PIN 0000...
- Seite 32 Zeitsignal empfangen mit DCF-Antenne oder GPS-Antenne • Das Zeitsignal kann über die Antenne oder den KNX-Bus empfangen werden. Wenn Antennen angeschlossen sind, müssen zuvor die Einstellungen über die ETS vorgenommen werden. • Geeignete Antennen sind: DCF-Antenne (2CDG120040R0011) oder GPS-Antenne (2CDG120041R0011). •...
- Seite 33 HINWEISE Beim Anschluss Polarität beachten. Leitungslänge von max. 100 m beachten. DCF-Antenne so ausrichten, dass die grüne LED im Sekundentakt blinkt. An eine Antenne können max. 5 Jahresschaltuhren angeschlossen werden. Zeitzonenanpassung µ µ Nach erfolgreicher Synchronisation kann die Zeitzone im Menü...
- Seite 34 Speicherkarte OBELISK Kopieren OBELISK à UHR Kopiert das Schaltprogramm (alle Standard- und Sonderprogramme) und wahlweise alle Speicherkarte verwenden (siehe Bild) Einstellungen der Zeitschaltuhr (z. B. Position, Offset, Externer Eingang, Zeitformat etc.) aus Speicherkarte in die Zeitschaltuhr stecken. der Speicherkarte in die Zeitschaltuhr ...
- Seite 35 Technische Daten • Betriebsspannung: 110 –240 V AC, –15 %/+10 % • Gangreserve: 8 Jahre (Lithiumzelle) • Frequenz: 50–60 Hz bei +20 °C • Eigenverbrauch: 2,5 W (+ 1 GPS-Antenne) • Verschmutzungsgrad: 2 • Standby min.: 0,2 W • Max. Leitungsquerschnitt: 2,5 mm •...
- Seite 36 Serviceadresse ABB STOTZ-KONTAKT GmbH Eppelheimer Straße 82 69123 Heidelberg Germany Tel. +49 6221 701-434 Fax +49 6221 701-724 www.abb.com/knx Die aktuelle PC-Software OBELISK (mit Zeitzonenkarte) sowie die Onlineversion der Bedienungsanleitung finden Sie unter www.abb.com/knx...
