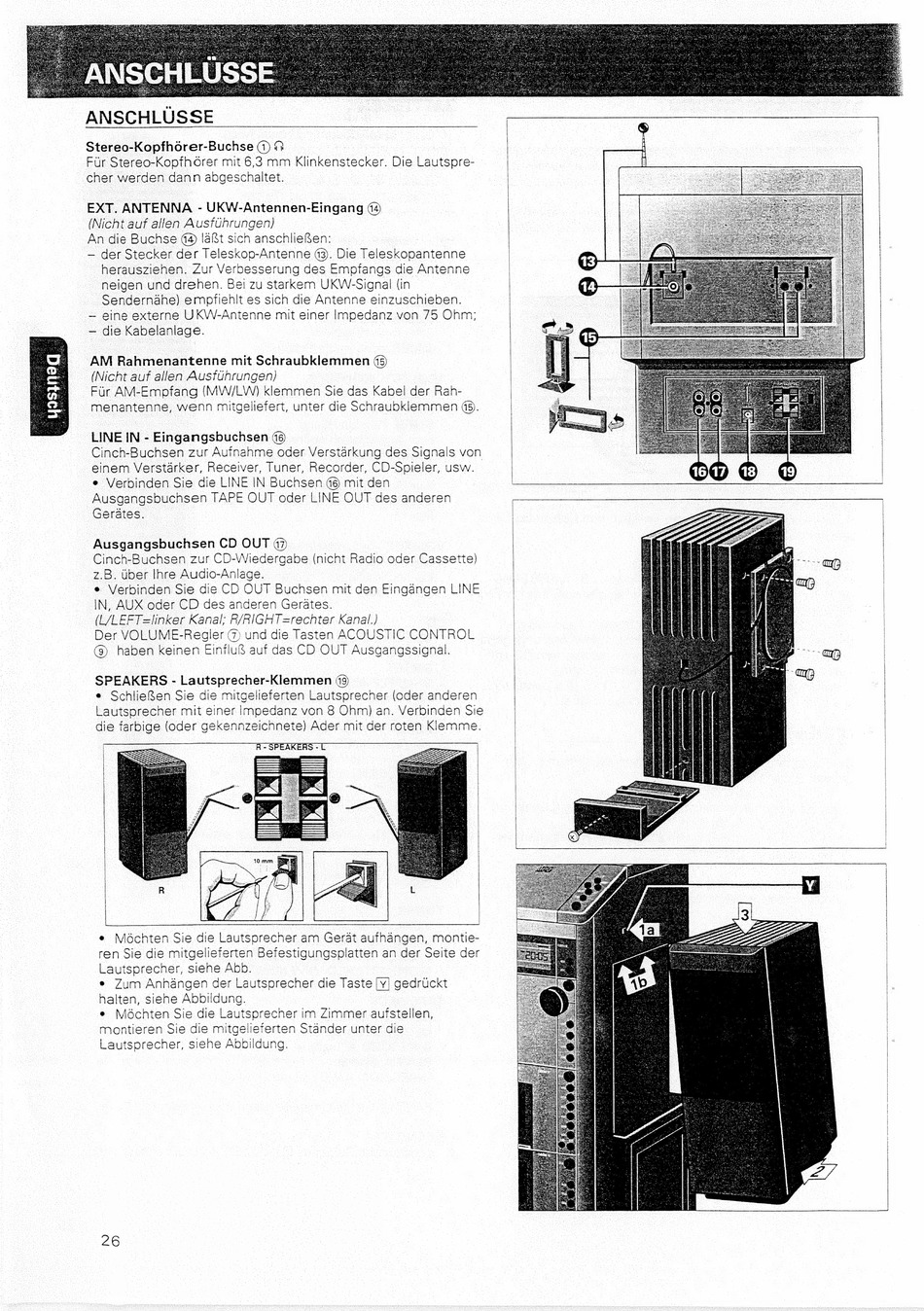

ANSCHLUSSE
Stereo- Kopfhérer- -Buchse OR on
Fur Stereo-Kopfhérer mit 6,3 mm Klinkenstecker. Die Lautspre-
ey werden dann abgeschaltet.
EXT. ANTENNA
- UKW-Antennen-Eingang 44
(Nicht auf allen Ausfthrungen)
An die Buchse @4 la&t sich anschlieRen:
= der Stecker der Teleskop-Antenne @3). Die Teleskopantenne
_herausziehen. Zur Verbesserung des Emptangs die Antenn
--neigen und drehen. Bei zu starkern UKW-Signal (in
~Sendernadhe) emptiehit es sich die Antenne einzuschieben.
— eine externe UKW-Antenne mit einer Impedanz von 75 Ohm;
2 ge Rabe leiiage:
| AM Rahmenantenne mit Schraubklemmen (445)
_ (Nicht auf allen Ausfuhrungen)
'Fur AM-Empfang (MW/LW) klemmen Sie das Kabel der Rah-
Mmenantenne, wenn mitgeliefert, unter die Schraubkiemmen @9).
LINE IN - "Elagangebuchsen (6)
-Cinch-Buchsen zur Auinahme oder Verstarkung des Signals von
einem Verstarker, Receiver, Tuner, Recorder, CD-Spieler, usw.
-@ Verbinden Sie die LINE IN Buchsen 4G) mit den
Ausgangsbuchsen TAPE OUT oder LINE OUT des anderen
Gerates. ce
uccangcbucheen CD OUT a7)
Cinch-Buchsen zur CD-Wiedergabe (nicht Radio oder Cassette)
z.B. Uber Ihre Audio-Anilage.
e Verbinden Sie die CD OUT Buchsen mit den Eingangen LINE
IN, AUX oder CD des anderen Gerates.
(L/LEFT=linker Kanal; R/RIGHT=rechter Kanal.)
Der VOLUME-Regler @ und die Tasten ACOUSTIC CONTROL
(8) haben keinen Einflu& auf das CD OUT Ausgangssignal.
SPEAKERS - Lautsprecher-Klemmen (19)
e Schlie&en Sie die mitgelieferten Lautsprechner (oder anderen
Lautsprecher mit einer Impedanz von 8 Ohm) an. Verbinden Sie
die farbige (oder gekennzeichnete) Ader mit der roten Klemme.
e
Moéchten Sie die Lautsprecher am Gerat aufhangen, montie-
ren Sie die mitgelieferten Befestigungsplatten an der Seite der
Lautsprecher, siene Abb.
* Zum Anhangen der Lautsprecher die Taste |y} gedruckt
halten, siehe Abbildung.
« Méchten Sie die Lautsprecher im Zimmer autstellen,
montieren Sie die mitgelieferten Stander unter die
Lautsprecher, siehe Abpildung.
26
