Seite 3
Steuerungsmöglichkeiten WiFi Controller BRP069A4x...
Seite 4
Steuerungsmöglichkeiten Direkte Verbindung Heimnetzwerk Außer-Haus Funktion WiFi Controller BRP069A4x...
Seite 5
Steuerung über die App Gerät Ein- bzw. Ausschalten und Anzeige des Ansaugfühlers Je nach Innengerätetyp sind nicht alle Funktionen vorhanden Betriebsart / Sollwert: Kühlen 18-32°C Heizen 14-30°C Auto 18-30°C WiFi Controller BRP069A4x...
Seite 6
Einbau Innengeräte WiFi Controller BRP069A4x...
Seite 7
Einbau Emura Das Innen- und Außengerät muss spannungslos geschalten werden. Den Deckel nach oben wegklappen und das rechte Seitenfach öffnen. Den Schutzschlauch des S21 Kabels entfernen und den Adapter mit dem Kabel verbinden. Achten Sie darauf das die Zugentlastung im Adapter einrastet. WiFi Controller BRP069A4x...
Seite 8
Einbau Emura Den Deckel des Adapters verschließen und in das Innengerät einbauen. Bevor Sie die Spannung des Innengerätes wieder zuschalten, den Deckel des Innengerätes wieder verschließen, da beim wiedereinschalten die untere Blende nach oben fährt (siehe nächste Seite) und gegen die Abdeckung des Adapters drückt. WiFi Controller BRP069A4x...
Seite 9
Einbau Emura Wenn das Innengerät wieder eingeschalten wurde und die Klappen einmal auf und wieder zu gefahren sind, kann man anhand der LED‘s überprüfen ob das Kabel richtig angeschlossen wurde und in welchen Modus sich der Adapter befindet. Hierzu muss die Abdeckung wieder geöffnet werden. WiFi Controller BRP069A4x...
Seite 10
Einbau R32 Wandgeräte Bei den neuen R32 Wandgeräten ist neben dem Stromanschluss ein Fach für den Adapter inkl. einem Kabel für den Anschluss des S21 Steckers. WiFi Controller BRP069A4x...
Seite 11
Einbau sonstige Innengeräte Der Einbau in andere Innengeräte muss außerhalb des Gerätes erfolgen, da die CE des Innengerätes nicht den Einbau von Zusatzplatinen im Gerät mit abdeckt. Der Anschluss erfolgt hier am S21 Anschluss des Innengerätes über das mitgelieferte Kabel. Bei Innengeräten ohne S21 Anschluss muss eine KRP980 verwendet werden.
Seite 12
Übersicht LED‘s WiFi Controller BRP069A4x...
Seite 13

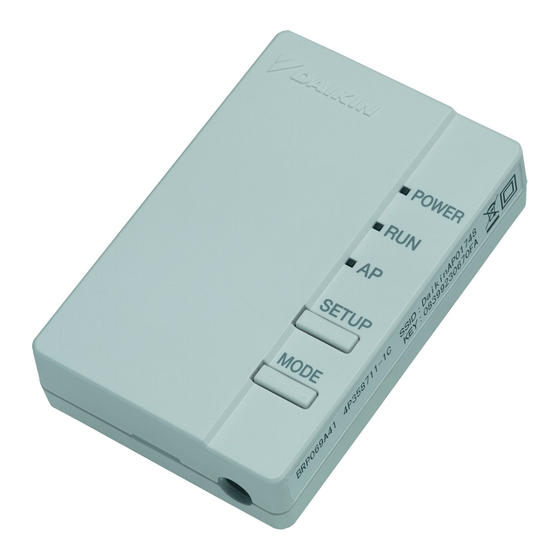

Übersicht LED‘s SETUP: Wenn der Router über eine WPS-Taste verfügt, kann POWER LED: über SETUP eine Ist an wenn der Adapter an S21 angeschlossen ist. Verbindung hergestellt werden. RUN LED: Ist an bei Betrieb im Heimnetzwerk AP LED: Bedeutet „Acces Point“. Der Adapter erzeugt sein eigenes Netzwerk über das MODE:...
Seite 14
Installation WiFi Controller BRP069A4x...
Seite 15
Installation Direkte Verbindung WiFi Controller BRP069A4x...
Seite 16
Direkte Verbindung Die AP LED muss dauerhaft leuchten um das Innengerät direkt mit einem Smartphone steuern zu können. Wenn das nicht der Fall ist, 2 Sekunden MODE drücken. Danach in den WLAN Einstellungen des Smartphones die Verbindung zum Adapter herstellen. Die Zugangsdaten befinden sich auf dem Controller aufgedruckt.
Seite 17
Direkte Verbindung Nun starten Sie die App (Daikin Online Controller). Bei bestehender Verbindung, wird das Innengerät automatisch gefunden. Danach ist die komplette Steuerung über die App bzw. das Smartphone möglich. Eine Nutzung der Internetverbindung des Smartphone ist bei dieser Variante nicht mehr möglich.
Seite 18
Installation Heimnetzwerk WiFi Controller BRP069A4x...
Seite 19
Heimnetzwerk Router hat keinen WPS Knopf: Wenn ihr Router über keinen WPS Knopf verfügt, müssen Sie zuerst eine Verbindung über die AP Funktion herstellen (siehe vorherige Seiten). Danach über Drahtlose Verbindung den Namen des Netzwerkes auswählen WiFi Controller BRP069A4x...
Seite 20
Heimnetzwerk Router hat keinen WPS Knopf: Das Netzwerkschlüssel eingeben und verbinden (hier auf exakte Schreibweise achten, da sonst keine Verbindung aufgebaut werden kann). Danach erfolgt die Steuerung über das Heimnetzwerk WiFi Controller BRP069A4x...
Seite 21
Heimnetzwerk Router hat einen WPS Knopf: Wenn die RUN LED blinkt, die WPS Taste am Router drücken (Dauer ist Router abhängig). Jetzt die SETUP Taste ca. 2 Sekunden drücken. Danach blinkt die LED schneller und die Verbindung wird hergestellt. Nach erfolgreichem Aufbau leuchtet die RUN LED dauerhaft.
Seite 22
Installation Außer-Haus Funktion WiFi Controller BRP069A4x...
Seite 23
Außer-Haus Funktion Über den Punkt „Out-of-Home“ wird diese Funktion aktiviert. Dazu muss der Adapter mit einem Netzwerk verbunden sein. Eine direkte Verbindung mit dem Adapter reicht dazu nicht aus. WiFi Controller BRP069A4x...
Seite 24
Außer-Haus Funktion Danach eine Anmelde-ID und Passwort vergeben und den Account erstellen WiFi Controller BRP069A4x...
Seite 25
Außer-Haus Funktion Über den Startbildschirm kann man sich dann auf das entsprechende Gerät einwählen und es von der Ferne aus steuern. WiFi Controller BRP069A4x...
Seite 27
Timer Der WiFi Adapter hat einen integrierten Timer. Vorteil ist, das der Timer auf dem Adapter gespeichert ist und das Smartphone nicht für den Start verbunden sein muss. Über + ein neues Zeitprogramm erstellen und die gewünschten Parameter wie Ein/Aus, Sollwert usw. festlegen. Das Programm kann für mehrere Tage direkt erstellt werden.
Seite 28
Timer Als zweiten Schritt einen Ausschaltpunkt definieren. Zum Schluss kann die Einstellung überprüft werden: Montag bis Freitag muss der Timer eingetragen sein, Samstag und Sonntag muss leer sein. Der Timer kann im nachhinein für einzelne Tage deaktiviert werden. WiFi Controller BRP069A4x...
Seite 30
Was ist IFTTT? Mit Hilfe des Dienstes IFTTT (If This Than That; wenn dies, dann das) können DAIKIN Splitgeräte über sogenannte Rezepte angesteuert werden, z. B. kann bei Annäherung an eine definierte Position (Erkennung über Smartphone) das Innengerät automatisch eingeschalten werden. Oder im Fehlerfall wird über IFTTT eine Email verschickt.
Seite 31
IFTTT Von DAIKIN gibt es 32 vorgefertigte Rezepte, die nur noch an die entsprechenden Bedürfnisse (siehe nächsten Seiten) angepasst werden müssen. WiFi Controller BRP069A4x...
Seite 32
Grundvoraussetzung für die IFTTT Funktion ist, das an dem BRP die Außer-Haus Funktion aktiviert ist (siehe Seiten 21-24). Auf der Homepage von IFTTT (www.ifttt.com) muss ein Account angelegt werden und dieser muss mit dem DAIKIN Account verbunden werden. Dazu unter Channel nach „daikin“ suchen...
Seite 33
IFTTT – Inbetriebnahme Mit diesem Channel verbinden WiFi Controller BRP069A4x...
Seite 34
IFTTT – Inbetriebnahme Im nächsten Schritt muss man den AGB‘s von IFTTT zustimmen WiFi Controller BRP069A4x...
Seite 35
IFTTT – Inbetriebnahme Den Account des WiFi Adapters hier eintragen mit dem entsprechenden Passwort WiFi Controller BRP069A4x...
Seite 36
IFTTT – Inbetriebnahme Jetzt können sämtliche Rezepte von DAIKIN genutzt werden, auf der nächsten Seite wird hier beispielsweise eine Einrichtung erklärt. Es ist zu beachten das für manche Funktionen die IFTTT App auf dem Smartphone benötigt wird (z. B. Positionsbezogene...
Seite 37
IFTTT – Inbetriebnahme Beispiel: Gerät ausschalten wenn die Position (Installationsort des Gerätes) verlassen wird. WiFi Controller BRP069A4x...
Seite 38
IFTTT – Inbetriebnahme Über die Suchfunktion kann der entsprechende Bereich schnell gefunden werden, ein „hinschieben“ des Kreises zur Position ist bereits ausreichend WiFi Controller BRP069A4x...
Seite 39
IFTTT – Inbetriebnahme Noch den entsprechenden Regler auswählen und fertig. Bei Bedarf erhält man eine Benachrichtigung auf dem Smartphone wenn das Rezept eingeschalten wurde, d. h. man verlässt den Bereich und das Innengerät geht aus. WiFi Controller BRP069A4x...
Seite 40
IFTTT – Inbetriebnahme Über „My Recipes“ können alle bereits erstellen Rezepte angezeigt, bearbeitet, deaktiviert oder ähnliches werden. WiFi Controller BRP069A4x...
Seite 41
IFTTT – Inbetriebnahme Neues Rezept erstellen – z. B. Benachrichtigung per Email im Störfall, dazu unter My Recipes ein neues Rezept erstellen WiFi Controller BRP069A4x...
Seite 42
IFTTT – Inbetriebnahme Schritt 1: „this“ Bedingung erstellen Dafür in der Suche DAIKIN eingeben WiFi Controller BRP069A4x...
Seite 43
IFTTT – Inbetriebnahme Schritt 2 u. 3: „this“ Bedingung = der Trigger der das Rezept auslöst Es gibt keinen direkten Trigger für eine Störung im System, deswegen muss „Unit notification“ ausgewählt werden, dies bedeutet aber das bei jeder Änderung, z. B. Sollwert am Gerät eine Email verschickt wird, aber auch bei Störungen WiFi Controller BRP069A4x...
Seite 44
IFTTT – Inbetriebnahme Schritt 4 u. 5: „that“ Bedingung definieren Hier definiert man was durch die „this“ Bedingung passieren soll, in diesem Fall das verschicken einer Email. Nicht jede Emailadresse ist IFTTT kompatibel, dies muss gesondert überprüft werden. WiFi Controller BRP069A4x...
Seite 45
IFTTT – Inbetriebnahme Schritt 6: Empfänger und Text eingeben, bei Bedarf kann ein Link der Email hinzugefügt werden Empfänger Betreff Text Optionaler Link WiFi Controller BRP069A4x...
Seite 46
IFTTT – Inbetriebnahme Schritt 7: Nochmalige Übersicht über das Rezept vor der Erstellung. Bei Bedarf erhält man eine Benachrichtigung auf dem Smartphone wenn das Rezept eingeschalten wurde. WiFi Controller BRP069A4x...
Seite 47
IFTTT – Inbetriebnahme Wenn das Rezept erfolgreich erstellt ist, wird es unter My Recipes angezeigt. WiFi Controller BRP069A4x...
Seite 48
Sonstige Funktionen WiFi Controller BRP069A4x...
Seite 49
Verbrauchsanzeige In der Verbrauchsanzeige werden die Stromverbräuche der Anlage entsprechend der Betriebsart angezeigt. Diese Funktion ist nur für R32 Geräte verfügbar. (FTXJ-M und FTXM-M mit Single und Multi- Außengeräten). Anzeige erfolgt nach Tag, Woche oder Jahr WiFi Controller BRP069A4x...
Seite 50
Urlaubsmodus Mit Hilfe des Urlaubsmodus werden die Timer alle im System registrierten Innengeräte deaktiviert und diese ausgeschalten. Nach beenden des Urlaubsmodus müssen die Geräte wieder von Hand eingeschalten werden. Befehle über die IR-Fernbedienung überschreiben den Urlaubsmodus WiFi Controller BRP069A4x...
Seite 51
YouTube Links WiFi Controller BRP069A4x...
Seite 52
YouTube Links AP Inbetriebnahme https://www.youtube.com/watch?v=FyfVg_g_0wY WPS Inbetriebnahme https://www.youtube.com/watch?v=zPjsqmDooPc WiFi Controller BRP069A4x...
