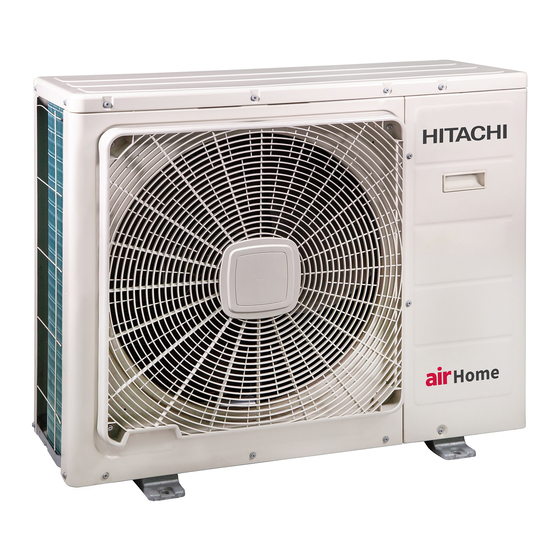

Hitachi airHome MultiPro RAM-G85N5HAE Installationshandbuch

INSTALLATIONS-
HANDBUCH
● Für die Konusmutter muss ein Drehmomentschlüssel verwendet werden. Ziehen Sie sie mit
dem angegebenen Anzugsdrehmoment an. Bei zu festem Anziehen der Konusmutter kann
diese nach längerer Zeit brechen, wodurch ein Gasleck und eine entfl ammbare Atmosphäre
entstehen können.
Bei starkem Biegen der Leitung muss der Polyäthylenstab verwendet werden, um eine
●
Home
Beschädigung der Leitung zu vermeiden. Durch ein Gasleck an der beschädigten Stelle
kann eine entfl ammbare Atmosphäre entstehen.
● Beauftragen Sie Ihren Händler oder einen qualifi zierten Techniker mit der Installation des
MultiPro
Geräts. Wenn Sie das Gerät selbst installieren, kann es zu Wasserlecks, Kurzschlüssen
oder einem Brand kommen.
● Beachten Sie bei der Installation die Anweisungen im Installationshandbuch. Eine
unsachgemäße Installation kann zu Wasserlecks, Stromschlägen und einem Brand führen.
Vor dem Öffnen der Ventile muss eine gelötete, geschweißte oder mechanische Verbindung
●
hergestellt werden, damit Kühlmittel zwischen den Komponenten des Kühlsystems fl ießen
SPLIT-KLIMAANLAGE
kann. Es ist ein Vakuumventil bereitzustellen, mit dem die Verbindungsleitung und/oder
unbefüllte Komponenten des Kühlsystems vollständig entleert werden können.
AUßENGERÄT
● In Innenräumen verwendete mechanische Anschlüsse müssen die Norm ISO 14903 erfüllen.
RAM-G85N5HAE
Wenn mechanische Anschlüsse in Innenräumen verwendet werden, sind die Dichtungen zu
erneuern. Wenn Bördelverbindungen in Innenräumen verwendet werden, sind die gebördelten
Komponenten neu anzufertigen.
GE INSTALLATIONSHANDBUCH
Die Kältemittelleitungen sind so zu schützen oder zu verkleiden, dass eine Beschädigung
●
vermieden wird.
● Stellen Sie sicher, dass die Geräte nur an Stellen montiert werden, die das Gerätegewicht
vollständig tragen können. Andernfalls könnten die Geräte herunterfallen und eine Gefahr
NUR FÜR
darstellen.
WARTUNGSPERSONAL ● Beachten Sie bei allen elektrischen Arbeiten die Vorschriften zur Elektroinstallation sowie
die im Installationshandbuch beschriebenen Methoden. Verwenden Sie nur für Ihr Land
zugelassene Stromkabel.
● Verwenden Sie das spezielle Verbindungskabel, um das Innengerät mit dem Außengerät zu
verbinden. Stellen Sie sicher, dass alle Anschlüsse fest sitzen, nachdem die Leiter des Kabels
mit den entsprechenden Anschlussklemmen verbunden wurden. Ein nicht ordnungsgemäßer
Anschluss oder lockere Kontakte können Überhitzung und Feuer zur Folge haben.
● Verwenden Sie die angegebenen Komponenten für die Installationsarbeiten. Andernfalls
● Lesen Sie die Installationsanleitung sorgfältig
durch, ehe Sie mit dem Einbau beginnen. können die Geräte umfallen, oder es kann zu einem Wasserleck, Stromschlag und Brand
● Kunden sollten von ihrem Händler über die kommen.
korrekte Vorgehensweise zur Installation
● Verwenden Sie ausschließlich die angegebenen Rohrleitungen für R32. Die Verwendung
informiert werden.
anderer Leitungen kann Defekte an den Kupferleitungen oder Störungen zur Folge haben.
● Bei der Installation oder beim Ausbau einer Klimaanlage ist nur das vorgegebene Kältemittel
(R32) zulässig – es darf keine Luft oder Feuchtigkeit im Kühlkreislauf verbleiben. Andernfalls
Für die Installation benötigte Werkzeuge
kann der Druck im Kühlkreislauf übermäßig ansteigen, so dass es zu einer Rissbildung
(Kennzeichnung wird exklusiv für R32 verwendet)
kommen kann.
● Schraubendreher ● Maßband Sorgen Sie für eine gute Belüftung, falls ein Kältemittelleck während der Arbeit auftritt. Bei
●
● Messer ● Säge ● Rohrschneider Kontakt von Kältemittelgas mit Feuer können giftige Dämpfe entstehen. Bitte beachten Sie,
● Inbusschlüssel ( 4 mm) dass Kältemittel geruchsfrei sein können.
● Bohrmaschine (ø 65 mm ~ ø 80 mm) ● Vergewissern Sie sich nach Abschluss der Installation, dass kein Kältemittelleck vorhanden
Vakuumpumpe ist. Falls Kältemittel in den Raum austritt und mit Feuer in Kontakt kommt (z. B. durch
● Zange oder Schraubenschlüssel Heizlüfter oder Gasheizgebläse) können giftige Dämpfe entstehen.
● Drehmomentschlüssel ● Nicht autorisierte Veränderungen an der Klimaanlage können gefährlich sein. Im Falle einer
Vakuumpumpenadapter ● Bördelwerkzeug Funktionsstörung wenden Sie sich an einen Techniker oder Elektriker, der für die Installation
und Wartung von Klimaanlagen qualifi ziert ist. Unsachgemäße Reparaturarbeiten können
● Gasdetektor Mehrwegeventil
zu Wasserlecks, Stromschlägen, Brand usw. führen.
Ladeschlauch ● Fräser ● Feile
SICHERHEITSHINWEISE
● Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Die Inhalte dieses Abschnitts sind für die Gewährleistung der Sicherheit unerlässlich. Achten Sie besonders auf
●
die folgenden Symbole:
! WARNUNG ........ Ein falsches Vorgehen bei der Installation kann schwere oder tödliche Verletzungen zur Folge haben.
! VORSICHT ......... Eine unsachgemäße Installation kann schwerwiegende Folgen haben.
Überprüfen Sie den ordnungsgemäßen Betrieb des Geräts nach der Installation. Erklären Sie dem Kunden gemäß
der Beschreibung im Benutzerhandbuch, wie das Gerät ordnungsgemäß betrieben wird.
< IA2341: A >
!
Ein Trennschalter oder eine Sicherung muss installiert sein. Ohne Trennschalter oder Sicherung besteht die Gefahr eines
●
Stromschlags.
Ein externer Schalter zur vollständigen Unterbrechung der Stromversorgung muss eingebaut werden. Durch den Schalter
sollten alle Pole abgeklemmt und ein Abstand von 3 mm zwischen den Kontakten gewährleistet werden.
Installieren Sie das Gerät nicht in der Nähe von Orten, an denen sich entzündbare Gase befi nden. Das Außengerät
●
kann in Brand geraten, wenn in seiner Nähe entzündbare Gase entweichen.
Installieren Sie das Innengerät nicht in Werkstätten oder Küchen, in denen Ölnebel oder Dunst in das Gerät eindringen
●
kann. Das Öl lagert sich am Wärmetauscher ab, reduziert hierdurch die Leistung und kann die Kunststoffbauteile des Geräts
verformen oder im schlimmsten Fall zerstören.
Stellen Sie bei der Installation des Abfl ussschlauchs einen gleichmäßigen Wasserfl uss sicher.
●
● Die Rohrleitungen müssen mit maximal 1 m Abstand zwischen den Halterungen befestigt werden.
Führen Sie eine Reinigung des Geräts und eine Beschleunigung des Entfrostervorgangs nur gemäß
●
Herstellerempfehlungen durch. Die Verwendung unangemessener Methoden oder inkompatibler Materialien kann
Schäden am Produkt, Bersten oder schwerwiegenden Verletzungen verursachen.
Das Gerät/die Rohrleitung muss in einem gut belüfteten Raum mit einer Innenbodenfl äche von mehr als Amin
●
[siehe Tabelle 1] gelagert werden, in dem keine Arbeiten mit einer Zündquelle stattfi nden. Halten Sie das
Gerät von offenen Flammen, gasbetriebenen Geräten und Elektroheizgeräten fern. Andernfalls kann das Gerät
explodieren und zu Verletzungen oder zum Tod führen.
Das Gerät/die Rohrleitung muss in einem Raum mit einer Innenbodenfl äche von mehr als Amin [siehe Tabelle 1]
●
installiert und/oder betrieben und von Zündquellen wie Hitze/Funken/offenen Flammen oder Gefahrenbereichen
wie gasbetriebenen (Küchen-)Geräten, netzartigen Gasversorgungssystemen oder elektrischen Küchengeräten
etc. ferngehalten werden.
Nicht durchstechen oder verbrennen, während der erforderliche Druck im Gerät/in der Rohrleitung erzeugt wird.
●
Setzen Sie das Gerät/die Rohrleitung nicht Hitze, Flammen, Funken oder anderen Zündquellen aus. Andernfalls
kann das Gerät explodieren und zu Verletzungen oder zum Tod führen.
1. Der richtige Montageort
1.1 Außengerät
(1) Unterhaltraum um die Maßeinheit für Wartung und die Effekte der Behinderung für Normal der Maßeinheit vermeiden.
(2) Die Montage der Anlage ist vorzugsweise auf der Nord- oder Ostseite des Hauses vorzunehmen. Sollte aus
gegebenen Gründen die Montage an der Süd- oder Westseite erfolgen, dann muß ein Sonnenschutz vorgesehen
werden. (Der Schutz darf jedoch die Belüftung des Gerätes in keiner Weise beeinträchtigen.)
(3) Wir empfehlen, das Außengerät so aufzustellen, daß die Ansaugseite nicht direktem Regen oder Staubeinfall
ausgesetzt ist. Wenn dies nicht zu vermeiden ist, ein Schutzdach oder Ähnliches vorsehen.
(4) Das Außengerät der Anlage muß so dicht wie möglich an dem Innengerät montiert werden.
(5) Bringen Sie die Maßeinheit in einen beständigen Platz an, um Erschütterung oder Geräusche herabzusetzen.
(6) Nachdem die Schnüre und die Rohre geordnet worden sind, sichern Sie sie im Platz.
Dieses Gerät muss geerdet werden.
●
WARNUNG Stromversorgung erfolgt via Außengerät, das Innengerät ist nicht ans Stromnetz
! ●
anzuschließen.
2. Beim Einbau muss ein Abscheider mit einem Berührungsabstand von mehr als 3 mm installiert werden. Zur Reinigung
oder Reparatur muss das Gerät mit diesem Abscheider ausgeschaltet werden.
< >
IA2341: A
INS RAM-G85N5HAE (DE) SOFT.indd 1 INS RAM-G85N5HAE (DE) SOFT.indd 1
WARNUNG
!
VORSICHT
WARNUNG
!
Wahl des Montageorts
(Beachten Sie die folgenden Punkte und holen Sie die Genehmigung des Kunden ein, ehe Sie mit der Installation beginnen).
WARNUNG
!
● Das Außengerät muss an einer Stelle montiert werden, die
das hohe Gewicht tragen kann. Andernfalls verstärken sich
Geräusche und Vibrationen.
VORSICHT
!
Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder
●
Regen aus. Darüber hinaus ist eine gute und hindernisfreie
Belüftung erforderlich.
Die vom Gerät abgegebene Luft sollte nicht direkt auf Tiere
●
oder Pfl anzen gerichtet sein.
Die Mindestabstände vom Gerät nach oben, links, rechts
●
und vorn sind in der nachfolgenden Abbildung dargestellt.
Mindestens drei dieser Außenfl ächen müssen sich im Freien
befi nden.
● Achten Sie darauf, dass die vom Gerät abgegebene Warmluft
und Geräusche keine Nachbarn stören.
● Installieren Sie das Gerät nicht an einer Stelle, an der
entzündliche Gase, Dampf, Öl oder Rauch auftreten.
● Der Standort muss so beschaffen sein, dass Wasser
problemlos abgelassen werden kann.
● Positionieren Sie das Außengerät und sein Verbindungskabel
in einem Abstand von mindestens 1 m von Antennen oder
Signalleitungen von Fernsehgeräten, Radios oder Telefonen.
Dadurch werden elektrische Störungen vermieden.
● Installieren Sie das Außengerät so, dass es keinem starken
Wind ausgesetzt wird. Der Lüftermotor könnte beschädigt
werden.
Installieren Sie das Außengerät nicht an einem Ort, an dem
●
Kleintiere nisten könnten. Wenn ein kleines Tier im Inneren
des Geräts mit der Elektrik in Berührung kommt, kann es zu
einem Ausfall des Geräts und zu Rauch- oder Feuerbildung
kommen. Halten Sie Ihren Kunden dazu an, die Umgebung
des Geräts sauber zu halten.
Tabelle 1: Mindestbodenfl äche des Raums A (m 2 )
min
Max.
Rohrleitungslänge
Kältemittelmenge
Außenmodell
(m)
(kg)
Standard 35 2,40
RAM-G85N5HAE
75 3,00
Maximal
Der Gasleckdetektor kann optional installiert werden (SPX-ARFGLS)
WARNUNG
Dieses Symbol zeigt an, dass
dieses Gerät ein entzündbares
Kühlmittel verwendet.
BERSTGEFAHR
Falls Kühlmittel ausläuft und mit
Verhindern Sie, dass Luft o. Ä. in den Kühlkreislauf (die Leitungen) gelangt
einer externen Zündquelle in
EXPLOSIONSGEFAHR
Berührung kommt, kann es zu
einer Entzündung kommen. Stoppen Sie den Kompressor, bevor Sie die Kältemittelleitungen entfernen.
Alle Wartungsventile müssen nach dem Abpumpvorgang vollständig geschlossen werden.
VORSICHT
Dieses Symbol zeigt an, dass die
Bedienungsanleitung aufmerksam
gelesen werden sollte.
VORSICHT
Dieses Symbol zeigt an,
dass Wartungskräfte bei
Arbeiten an diesem Gerät die
Installationsanleitung zurate ziehen
sollten.
VORSICHT
Dieses Symbol zeigt an, dass
die Bedienungs- und/oder
Installationsanleitung weitere
Informationen enthalten.
Höhendifferenz
Die Höhendifferenz zwischen den Innengeräten sollte
nicht mehr als 5 m betragen.
[Installation des Außengerätes]
Stellen Sie das Außengerät auf stabilem Untergrund auf,
●
um Vibrationen und eine Zunahme des Geräuschpegels zu
verhindern.
Legen Sie die Rohrführung fest, nachdem Sie die
●
verschiedenen Arten von verfügbaren Rohren ausgesucht
haben.
Ziehen Sie beim Abnehmen der Seitenabdeckung den
●
Haken nach unten, und ziehen Sie dann am Griff.
KONDENSWASSERBESEITIGUNG DES AUSSENGERÄTS
In der Bodenplatte des Außengeräts befi nden sich Löcher, damit
●
Kondenswasser ablaufen kann.
Damit Kondenswasser in den Abfl uss laufen kann, wird das Gerät
●
auf einem Ständer oder Block installiert, sodass sich das Gerät
100 mm über dem Boden befi ndet, wie auf der Abbildung gezeigt.
Montieren Sie die Abfl ussleitung im einem Loch.
Setzen Sie zunächst einen Teil des Hakens (Teil A) in die
●
Bodenplatte ein, und ziehen Sie die Abfl ussleitung dann in die
Richtung des Pfeils, während Sie den Haken in die Bodenplatte
einsetzen. Überprüfen Sie nach der Installation, ob die
Abfl ussleitung fest in der Bodenplatte sitzt.
BODENPLATTE
ABFLUSSLEITUNG
!
Verwenden Sie dieses Ventil nicht. Nur zur
werksseitigen Verwendung.
Ein Gerät mit 1.5 kW, 1.8 kW, 2,5 kW, 3,5 kW, 4,2 kW, 5,0 kW oder 6,0 kW
(4,2 kW, 5,0kW, 6,0kW Gerät: Optionaler Kelchadapter für Verrohrung ist erforderlich.)
Ein Gerät mit 1.5 kW, 1.8kW, 2,5 kW, 3,5 kW, 4,2 kW, 5,0 kW oder 6,0 kW
(4,2 kW, 5,0kW, 6,0kW Gerät: Optionaler Kelchadapter für Verrohrung ist erforderlich.)
Ein Gerät mit 1.5 kW, 1.8 kW, 2,5 kW, 3,5 kW, 4,2 kW, 5,0 kW oder 6,0 kW
(4,2 kW, 5,0kW, 6,0kW Gerät: Optionaler Kelchadapter für Verrohrung ist erforderlich.)
Ein Gerät mit 1.5 kW, 1.8 kW, 2,5 kW, 3,5 kW, 4,2 kW, 5,0 kW, 6,0 kW oder 7,0 kW
(1,5 kW-3,5kW, 7,0kW Gerät: Optionaler Kelchadapter für Verrohrung ist erforderlich.)
Ein Gerät mit 1.5 kW, 1.8 kW, 2,5 kW, 3,5 kW, 4,2 kW, 5,0 kW, 6,0 kW oder 7,0 kW
(1,5 kW-3,5kW, 7,0kW Gerät: Optionaler Kelchadapter für Verrohrung ist erforderlich.)
Können bis zu fünf Inneneinheiten mit der Außeneinheit verbunden werden, bis der Wert jeder Kapazität 15,5 Kilowatt erreicht.
●
Oben sind die Leitungsanschlüsse des Außengeräts und die anschließbaren Innengeräte dargestellt.
●
Komponenten des Außengeräts
Abmessungen des Montageständers
Nr. Bezeichnung Stck
für das Außengerät
Buchse
(Einheit: mm)
3
10
Dränrohr
11
1
Installation des Außengeräts (Abbildung)
VORSICHT
!
Das Gerät ist bis zu einer Leitungslänge von 35 m
●
unbefüllt.
Durch die Installation einer Leitung, deren Länge
●
die Mindestlängenanforderung (3 m) unterschreitet,
kann es zu ungewöhnlicher Geräuschentwicklung
kommen.
Mindestbodenfl äche des Raums A (m 2 )
min
Standgeräte
Deckengerâte
Wandgeräte
Mit
Kanalgerâte
SPX-RAFGLS
5,45 3,65 3,65 3,51
8,51 5,7 5,7 4,39
WARNUNG
!
Rohrlänge
(L1 + L2 + L3 + L4+ L5) = Max. 75m
Die minimale Rohrleitungslänge für jede Inneneinheit ist 3m.
Die maximale Rohrlänge für ein Innengerät beträgt 25m.
Falls die Rohrlänge mehr als 35m ist. fügen Sie Kühlmittel R32
bei 15 Gramm pro jedes Meßinstrument übersteigt hinzu.
Bei nur 2 angeschlossenen Innengeräten beträgt die Mindestrohrlänge
für jede Einheit 13 m.
Diese Seite (Einlassseite) des Geräts
muss zur Wand weisen.
Entfernen Sie die
Seitenabdeckung, wenn Sie
die Rohrleitungen und das
Verbindungskabel anschließen.
Nach unten ziehen
Verwenden und Installieren in kalten Gebieten
Wenn das Gerät bei niedrigen Temperaturen oder bei Schnee verwendet
wird, kann Wasser vom Wärmetauscher auf der Bodenplatte frieren und
einen schlechten Abfl uss verursachen. Wenn Sie die Klimaanlage in
solchen Gebieten einsetzen, installieren Sie die Durchführungen nicht.
Halten Sie einen Mindestabstand von 250 mm zwischen dem Ablaufl och
und dem Untergrund ein. Wenden Sie sich an Ihren Fachhändler, wenn
Sie Fragen zur Nutzung der Abfl ussleitung haben.
Weitere Informationen fi nden Sie in der Installationsanleitung für
kalte Gebiete.
VORSICHT
!
Vergewissern Sie sich bis
●
z w e i o d e r a n z u s c h l i e ß e n
Inneneinheiten.
VORSICHT
Kelchadapter für Verrohrung
Der Kelchadapter für Verrohrung ist in
Abhängigkeit von der Kombination der
Innengeräte erforderlich.
ø Durchm. 9,52 (3/8) ➝ ø 12,7 (1/2)
●
Teile-Nummer TA261D-4 001
ø Durchm. 12,7 (1/2) ➝ ø 9,52 (3/8)
●
Teile-Nummer TA261D-6 002
ø Durchm. 12,7 (1/2) ➝ ø 15,88 (5/8)
●
Teile-Nummer TA261D-6 003
Ohne
SPX-RAFGLS
49,02
76,60
2023-09-12 10:33 AM 2023-09-12 10:33 AM
