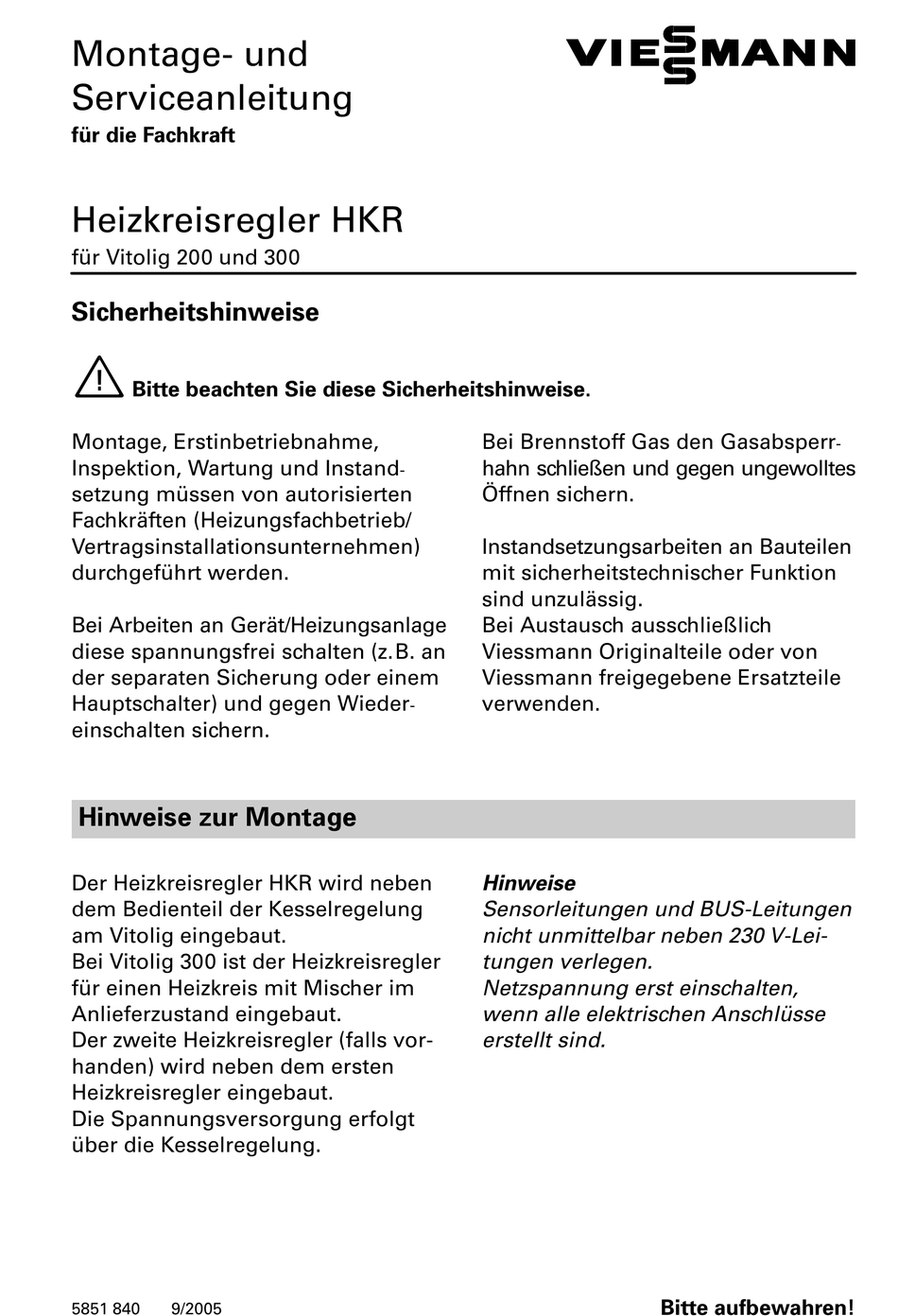

Montage− und
Serviceanleitung
für die Fachkraft
Heizkreisregler HKR
für Vitolig 200 und 300
Sicherheitshinweise
¨
Bitte beachten Sie diese Sicherheitshinweise.
Montage, Erstinbetriebnahme,
Inspektion, Wartung und Instand
setzung müssen von autorisierten
Fachkräften (Heizungsfachbetrieb/
Vertragsinstallationsunternehmen)
durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z. B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wieder
einschalten sichern.
Hinweise zur Montage
Der Heizkreisregler HKR wird neben
dem Bedienteil der Kesselregelung
am Vitolig eingebaut.
Bei Vitolig 300 ist der Heizkreisregler
für einen Heizkreis mit Mischer im
Anlieferzustand eingebaut.
Der zweite Heizkreisregler (falls vor
handen) wird neben dem ersten
Heizkreisregler eingebaut.
Die Spannungsversorgung erfolgt
über die Kesselregelung.
5851 840
9/2005
Bei Brennstoff Gas den Gasabsperr
hahn schließen und gegen ungewolltes
Öffnen sichern.
Instandsetzungsarbeiten an Bauteilen
mit sicherheitstechnischer Funktion
sind unzulässig.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
Hinweise
Sensorleitungen und BUS Leitungen
nicht unmittelbar neben 230 V Lei
tungen verlegen.
Netzspannung erst einschalten,
wenn alle elektrischen Anschlüsse
erstellt sind.
Bitte aufbewahren!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann HKR
Inhaltszusammenfassung für Viessmann HKR
- Seite 1 Sicherung oder einem Viessmann freigegebene Ersatzteile Hauptschalter) und gegen Wieder verwenden. einschalten sichern. Hinweise zur Montage Der Heizkreisregler HKR wird neben Hinweise dem Bedienteil der Kesselregelung Sensorleitungen und BUS Leitungen am Vitolig eingebaut. nicht unmittelbar neben 230 V Lei Bei Vitolig 300 ist der Heizkreisregler tungen verlegen.
- Seite 2 Montage Sensoren, Fernbedienung und Mischer Motor anbauen Außentemperatursensor Außentemperatursensor an der Nord oder Nordostwand ca. 2,5 m über dem Boden anbringen. Nicht über Fenstern, Türen oder Luft abzügen anbauen. H Anschlussleitung min. 2 × 0,75 mm , max. 100 m lang H Leitungseinführung nach unten.
- Seite 3 Montage (Fortsetzung) Mischer Motor Montageanleitung Mischer Motor Fernbedienung Montageanleitung Fernbe dienung...
- Seite 4 Montage (Fortsetzung) Elektrische Anschlüsse erstellen Vitolig 200 230 V Kesselkreispumpe Heizkreispumpe Heizkreis 2 Umwälzpumpe zur Speicherbeheizung Mischer−Motor Heizkreis 2 Heizkreispumpe Heizkreis 1 Umwälzpumpe zur Speicherbeheizung Mischer−Motor Heizkreis 1 Wassermangelsicherung (Drahtbrücke entfernen) Umwälzpumpe zur Speicherbeheizung...
- Seite 5 Montage (Fortsetzung) Kleinspannung−Sensoren Puffertemperatursensor unten Puffertemperatursensor oben Vorlauftemperatursensor Heizkreis 2 Speichertemperatursensor Heizkreis 2 Fernbedienung Heizkreis 2 Vorlauftemperatursensor Heizkreis 1 Speichertemperatursensor Heizkreis 1 Außentemperatursensor Fernbedienung Heizkreis 1 LON+ LON−...
- Seite 6 Montage (Fortsetzung) Elektrische Anschlüsse erstellen Vitolig 300 230 V Heizkreispumpe Heizkreis 1 Umwälzpumpe zur Speicherbeheizung Mischer−Motor Heizkreis 1 Heizkreispumpe Heizkreis 2 Umwälzpumpe zur Speicherbeheizung Mischer−Motor Heizkreis 2 Kesselkreispumpe...
- Seite 7 Montage (Fortsetzung) Kleinspannung−Sensoren Vorlauftemperatursensor Heizkreis 1 Speichertemperatursensor Außentemperatursensor Fernbedienung Heizkreis 1 LON+ LON− 120 Ohm Vorlauftemperatursensor Heizkreis 2 Speichertemperatursensor Außentemperatursensor Fernbedienung Heizkreis 2 Puffertemperatursensor...
- Seite 8 Inbetriebnahme Codierschalter einstellen und Heizkreisregler einbauen A Heizkreisregler 1 (bei Vitolig 300 im Auslieferzustand eingebaut) B Heizkreisregler 2 1. Codierschalter an der Unterseite 3. Heizkreisregler einbauen. des Heizkreisreglers entsprechend Vitolig 200: den Anlagenbedingungen und der Heizkreisregler für den ersten Tabelle auf Seite 9 einstellen. Heizkreis (mit Außentemperatur sensor) in die linke Öffnung, Heiz Schalter S 3:...
-
Seite 9: Bus Verbindung Herstellen
Inbetriebnahme (Fortsetzung) Schalter Aus Ohne Funktion Ohne Funktion Ohne Vorrangschaltung zur Mit Vorrangschaltung zur Speicherbeheizung (Heizkreis Speicherbeheizung (Heizkreis pumpe wird bei Warmwasserbe pumpe wird bei Warmwasserbe reitung nicht ausgeschaltet) reitung ausgeschaltet) Außentemperatur wird nicht auf Außentemperatur wird auf LON LON BUS gesendet BUS gesendet Warmwasserbereitung mit Warmwasserbereitung über... - Seite 10 Inbetriebnahme (Fortsetzung) 3. LON Taste mit einem kleinen Schraubendreher ca. 3 Sek. drü cken; während der Betätigung leuchtet die gelbe Leuchtdiode. Nach der Betätigung blinkt die Leuchtdiode ca. 5 Sek. lang. Die Kommunikation wird aufgebaut. Falls die Leuchtdiode nicht blinkt, LON Taste erneut ca.
- Seite 11 Inbetriebnahme (Fortsetzung) BUS Verbindungen und Bauteile prüfen 1. Mit Relaistest und prü 2. Mit der Fernbedienung können die fen, ob Heizkreispumpe und angeschlossenen Sensoren und Mischer Motor richtig am zugehö die BUS Verbindung geprüft wer rigen Heizkreisregler angeschlos den. sen sind (siehe Seite 13).
-
Seite 12: Bedienelemente Und Einstellungen

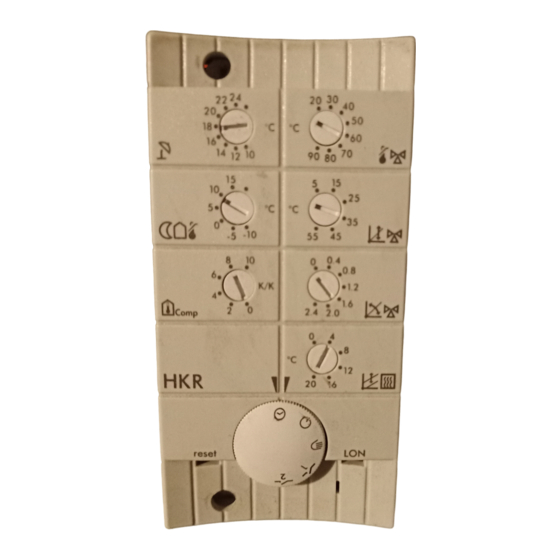

Bedienelemente und Einstellungen Verriegelung 20 30 40 22 24 Heizgrenze Maximale °C °C Normalbetrieb Vorlauftemperatur Heizgrenze Niveau der °C Reduzierter Betrieb Heizkennlinie Raumtemperatur− Neigung der °C kompensation Heizkennlinie Comp. −5 −10 Differenztemperatur °C Betriebsart− wahlschalter reset Reset−Taste LON−Taste gelbe Verriegelung Leuchtdiode... - Seite 13 Bedienelemente und Einstellungen (Fortsetzung) Einstellungen Betriebsartenwahlschalter Heizen und Warmwasser Raumbeheizung mit abwechselnd normaler und reduzierter Raumtemperatur und Warmwasserbereitung entsprechend den Einstellungen an der Fernbedienung. Abschaltbetrieb Nur Frostschutz, keine Speicherbeheizung Wird eine Außentemperatur von +2 ºC unterschritten, werden Kesselwasser− und Vorlauftemperatur entsprechend der Frost schutz−Funktion betrieben (siehe Seite 17).
-
Seite 14: Heizkennlinien Und Temperaturen
Bedienelemente und Einstellungen (Fortsetzung) Heizkennlinien und Temperaturen Heizgrenze Normalbetrieb: Einstellbereich: 10º bis 24 ºC Anlieferzustand: 20 ºC Steigt die Außentemperatur über den eingestellten Wert, wird die Heizkreispumpe ausgeschaltet. Die Warmwasserbereitung bleibt in Betrieb. Die Heizkreispumpe wird einmal täglich für 10 Sekunden eingeschaltet (Pumpenblo− ckierschutz). - Seite 15 Bedienelemente und Einstellungen (Fortsetzung) Raumtemperaturkompensation (Raumtemperaturaufschaltung): Einstellbereich: 0 bis 10 Anlieferzustand: 0 K/K Soll die Raumtemperatur das Regelverhalten beeinflussen, muss der gewünschte Raumtemperatureinfluss (Kompensation) einge stellt werden. Bei einer Abweichung der Raumtemperatur vom Sollwert, z.B. durch Fremdwärme, korrigiert der Regler die Vor lauftemperatur entsprechend dem eingestellten Wert.
- Seite 16 Bedienelemente und Einstellungen (Fortsetzung) Heizkennlinien für Radiatorenheiz Heizkennlinien für Fußbodenheiz kreise: kreise: Neigung 2,4 2,0 Neigung 2,4 2,0 −10 −20 −10 −20 Außentemperatur Außentemperatur Differenztemperatur: Überhöhung der Kesselwassertemperatur gegenüber der Vorlauf temperatur des Mischerkreises. Einstellbereich: 0º C bis 20 ºC Anlieferzustand: 0 ºC Der eingestellte Wert wird zum Sollwert der Vorlauftemperatur des Mischerkreises addiert und dem Wärmeerzeuger als Sollwert...
-
Seite 17: Frostschutzfunktionen
Frostschutzfunktionen Hinweis Vitolig 300: Frostschutz der Heizungsanlage ist nur möglich, wenn der Heizkessel in Betrieb ist. Vitolig 200: Bei Anlagen ohne Öl−/Gas−Heizkessel ist Frostschutz der Heizungsanlage nur möglich, wenn der Heizkessel aufgeheizt und genügend Brennstoff aufgelegt ist. Bei Anlagen mit Öl−/Gas−Heizkessel schaltet die Anlage auf den Öl−/Gas−Heiz kessel um. -
Seite 18: Störungsbehebung
Störungsbehebung Was tun, wenn ... Behebung Eingestellte Betriebsart und Heiz ... die Heizkreispumpe oder die grenze prüfen Umwälzpumpe zur Speicherbehei zung nicht einschaltet Vorlauftemperatursensor bzw. Speichertemperatursensor prüfen Heizkennlinie ändern ... die Raumtemperatur zu hoch oder zu niedrig ist Sollwert Raumtemperatur an der Fernbedienung ändern ... - Seite 19 Störungsbehebung (Fortsetzung) Vorlauftemperatursensor, Speichertemperatursensor und Puf fertemperatursensor 1. Widerstand des Sensors messen. Temperatur in Widerstand in ºC 4,03 2,66 1,80 1,24 0,87 2. Bei starker Abweichung von der Kennlinie Adern am Sensor abklemmen, Messung am Sensor wiederholen und mit Isttempera tur vergleichen (Abfrage siehe Bedienungsanleitung Fernbedie nung).
- Seite 20 20 bis +70 ºC Schutzklasse: Schutzart: IP 40 Nennbelastbar keit der Relais− ausgänge: 6(2) A 230 V~, 50 Hz Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
