ABB UniSec Bedienungsanleitung Seite 25

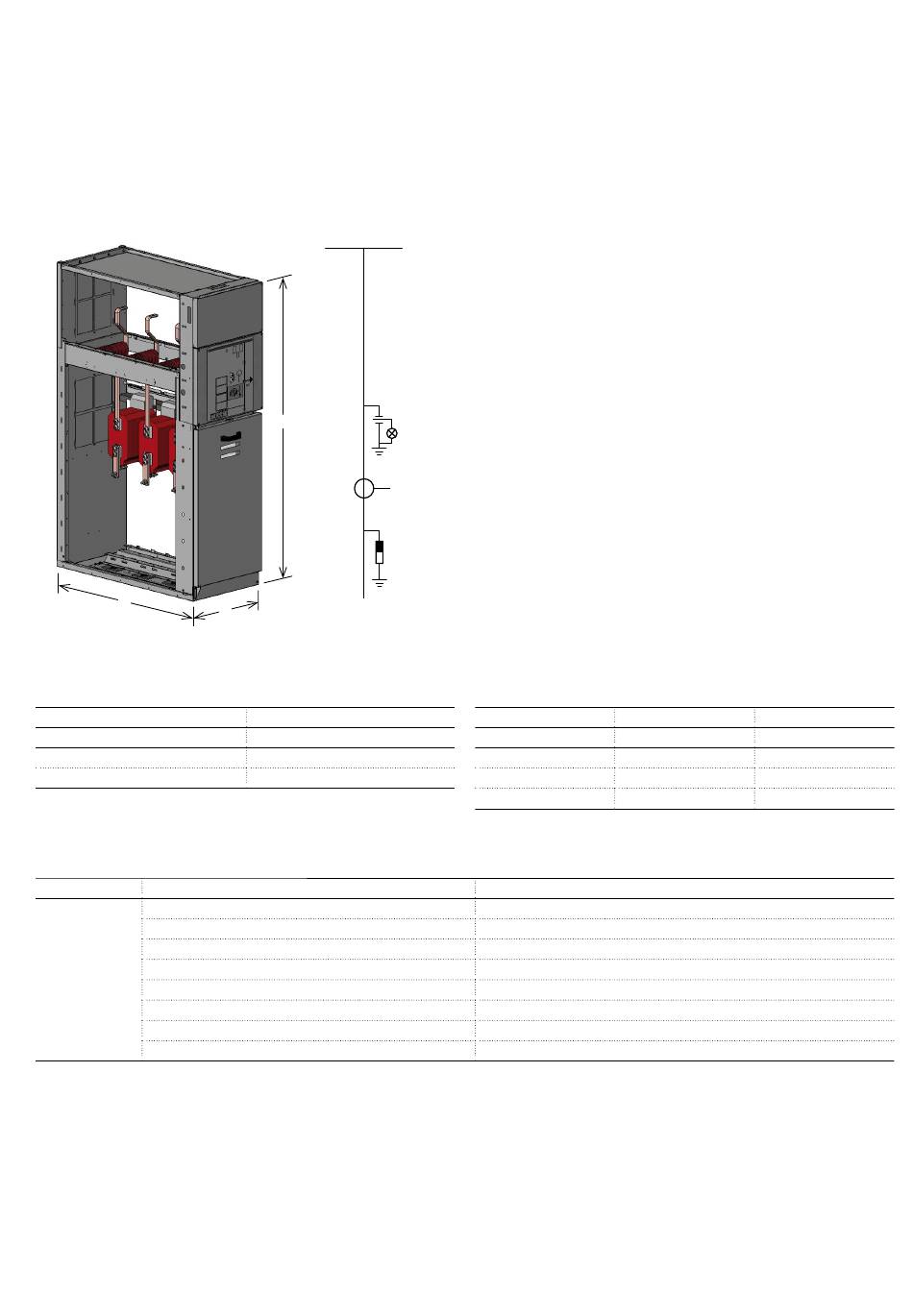

DRC – Hochführungsfeld
C
Schaltfeldabmessungen
mm A x B x C (*)
375 x 1700 x 1070
500 x 1700 x 1070
(*) Abmessungen Standardschaltfeld (ohne IAC)
(1) Ohne Stromwandler
Bezug Serienmäßige Ausstattung
Gehäuse Sammelschienenraum
Integrierte Basishilfszelle
Sammelschienen und Stützisolatoren
Gehäuse Kabelanschlussraum
Schaltfeld
Kabelanschlüsse
Träger für den Kabelanschluss
Integrierte Spannungsanzeiger
Durchführende Erdungsschiene
B
A
Gewicht
kg
120
(1)
135
Die Schaltfelder sind mit Breiten von 375 mm und 500 mm
lieferbar.
Zum direkten Anschluss der Kabel an die Sammelschienen ist
ein direktes Hochführungsfeld vorhanden. Die untere Vorder-
tür ist befestigt und kann nur mit einem Werkzeug geöffnet
werden.
Die Tür weist ein Fenster zu Inspektionszwecken auf.
Un Ir
kV A
12 630/800
17,5 630/800
24 630
Wichtigste Zubehörteile
Zubehörteile für Klassifikation Störlichtbogensicherheit
Kabelkanal für Durchführung der Hilfskabel
DIN-Stromwandler (Schaltfelder von 375 mm ausgenommen)
Heizwiderstand zum Schutz gegen Kondensatbildung
Innenbeleuchtung
Ableiter gegen Überspannungen
Verstärkte Hilfszelle
Anschlüsse für Kabel mit Parallelschaltung (375 mm ausgenommen)
Ik
kA
25 (2 s)
21 (3 s)
21 (3 s)
25
