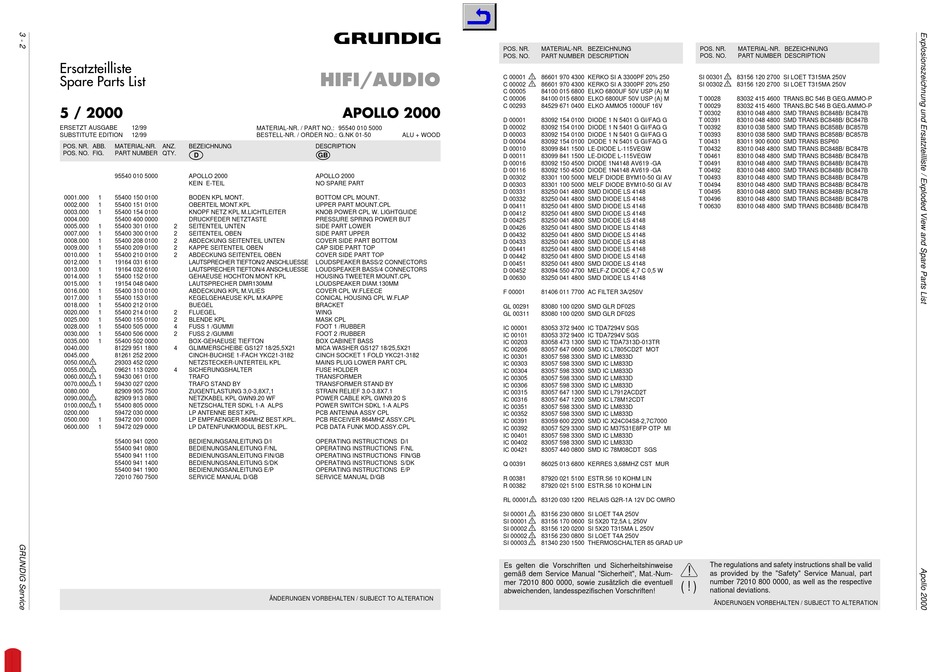

Ersatzteilliste Spare Parts List - Grundig Apollo 2000 Serviceanleitung

Ersatzteilliste
Spare Parts List
5 / 2000
ERSETZT AUSGABE 12/99
SUBSTITUTE EDITION 12/99
POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG
d
POS. NO. FIG. PART NUMBER QTY.
95540 010 5000 APOLLO 2000
KEIN E-TEIL
0001.000 1 55400 150 0100 BODEN KPL MONT.
0002.000 1 55400 151 0100 OBERTEIL MONT.KPL
0003.000 1 55400 154 0100 KNOPF NETZ KPL M.LICHTLEITER
0004.000 55400 400 0000 DRUCKFEDER NETZTASTE
0005.000 1 55400 301 0100 2 SEITENTEIL UNTEN
0007.000 1 55400 300 0100 2 SEITENTEIL OBEN
0008.000 1 55400 208 0100 2 ABDECKUNG SEITENTEIL UNTEN
0009.000 1 55400 209 0100 2 KAPPE SEITENTEIL OBEN
0010.000 1 55400 210 0100 2 ABDECKUNG SEITENTEIL OBEN
0012.000 1 19164 031 6100 LAUTSPRECHER TIEFTON/2 ANSCHLUESSE
0013.000 1 19164 032 6100 LAUTSPRECHER TIEFTON/4 ANSCHLUESSE
0014.000 1 55400 152 0100 GEHAEUSE HOCHTON MONT KPL
0015.000 1 19154 048 0400 LAUTSPRECHER DMR130MM
0016.000 1 55400 310 0100 ABDECKUNG KPL M.VLIES
0017.000 1 55400 153 0100 KEGELGEHAEUSE KPL M.KAPPE
0018.000 1 55400 212 0100 BUEGEL
0020.000 1 55400 214 0100 2 FLUEGEL
0025.000 1 55400 155 0100 2 BLENDE KPL
0028.000 1 55400 505 0000 4 FUSS 1 /GUMMI
0030.000 1 55400 506 0000 2 FUSS 2 /GUMMI
0035.000 1 55400 502 0000 BOX-GEHAEUSE TIEFTON
0040.000 81229 951 1800 4 GLIMMERSCHEIBE GS127 18/25,5X21
0045.000 81261 252 2000 CINCH-BUCHSE 1-FACH YKC21-3182
S
0050.000 29303 452 0200 NETZSTECKER-UNTERTEIL KPL
S
0055.000 09621 113 0200 4 SICHERUNGSHALTER
S
0060.000 1 59430 061 0100 TRAFO
S
0070.000 1 59430 027 0200 TRAFO STAND BY
0080.000 82909 905 7500 ZUGENTLASTUNG 3,0-3,8X7,1
S
0090.000 82909 913 0800 NETZKABEL KPL GWN9.20 WF
S
0100.000 1 55400 805 0000 NETZSCHALTER SDKL 1-A ALPS
0200.000 59472 030 0000 LP ANTENNE BEST.KPL.
0500.000 1 59472 001 0000 LP EMPFAENGER 864MHZ BEST.KPL.
0600.000 1 59472 029 0000 LP DATENFUNKMODUL BEST.KPL.
55400 941 0200 BEDIENUNGSANLEITUNG D/I
55400 941 0800 BEDIENUNGSANLEITUNG F/NL
55400 941 1100 BEDIENUNGSANLEITUNG FIN/GB
55400 941 1400 BEDIENUNGSANLEITUNG S/DK
55400 941 1900 BEDIENUNGSANLEITUNG E/P
72010 760 7500 SERVICE MANUAL D/GB
HIFI/AUDIO
APOLLO 2000
MATERIAL-NR. / PART NO.: 95540 010 5000
BESTELL-NR. / ORDER NO.: G.NK 01-50 ALU + WOOD
DESCRIPTION
©
APOLLO 2000
NO SPARE PART
BOTTOM CPL MOUNT.
UPPER PART MOUNT.CPL
KNOB POWER CPL W. LIGHTGUIDE
PRESSURE SPRING POWER BUT
SIDE PART LOWER
SIDE PART UPPER
COVER SIDE PART BOTTOM
CAP SIDE PART TOP
COVER SIDE PART TOP
LOUDSPEAKER BASS/2 CONNECTORS
LOUDSPEAKER BASS/4 CONNECTORS
HOUSING TWEETER MOUNT.CPL
LOUDSPEAKER DIAM.130MM
COVER CPL W.FLEECE
CONICAL HOUSING CPL W.FLAP
BRACKET
WING
MASK CPL
FOOT 1 /RUBBER
FOOT 2 /RUBBER
BOX CABINET BASS
MICA WASHER GS127 18/25,5X21
CINCH SOCKET 1 FOLD YKC21-3182
MAINS PLUG LOWER PART CPL
FUSE HOLDER
TRANSFORMER
TRANSFORMER STAND BY
STRAIN RELIEF 3.0-3.8X7.1
POWER CABLE KPL GWN9.20 S
POWER SWITCH SDKL 1-A ALPS
PCB ANTENNA ASSY CPL
PCB RECEIVER 864MHZ ASSY.CPL
PCB DATA FUNK MOD.ASSY.CPL
OPERATING INSTRUCTIONS D/I
OPERATING INSTRUCTIONS F/NL
OPERATING INSTRUCTIONS FIN/GB
OPERATING INSTRUCTIONS S/DK
OPERATING INSTRUCTIONS E/P
SERVICE MANUAL D/GB
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
S
C 00001 86601 970 4300 KERKO SI A 3300PF 20% 250
S
C 00002 86601 970 4300 KERKO SI A 3300PF 20% 250
C 00005 84100 015 6800 ELKO 6800UF 50V USP (A) M
C 00006 84100 015 6800 ELKO 6800UF 50V USP (A) M
C 00293 84529 671 0400 ELKO AMMO5 1000UF 16V
D 00001 83092 154 0100 DIODE 1 N 5401 G GI/FAG G
D 00002 83092 154 0100 DIODE 1 N 5401 G GI/FAG G
D 00003 83092 154 0100 DIODE 1 N 5401 G GI/FAG G
D 00004 83092 154 0100 DIODE 1 N 5401 G GI/FAG G
D 00010 83099 841 1500 LE-DIODE L-115VEGW
D 00011 83099 841 1500 LE-DIODE L-115VEGW
D 00016 83092 150 4500 DIODE 1N4148 AV619 -GA
D 00116 83092 150 4500 DIODE 1N4148 AV619 -GA
D 00302 83301 100 5000 MELF DIODE BYM10-50 GI AV
D 00303 83301 100 5000 MELF DIODE BYM10-50 GI AV
D 00331 83250 041 4800 SMD DIODE LS 4148
D 00332 83250 041 4800 SMD DIODE LS 4148
D 00411 83250 041 4800 SMD DIODE LS 4148
D 00412 83250 041 4800 SMD DIODE LS 4148
D 00425 83250 041 4800 SMD DIODE LS 4148
D 00426 83250 041 4800 SMD DIODE LS 4148
D 00432 83250 041 4800 SMD DIODE LS 4148
D 00433 83250 041 4800 SMD DIODE LS 4148
D 00441 83250 041 4800 SMD DIODE LS 4148
D 00442 83250 041 4800 SMD DIODE LS 4148
D 00451 83250 041 4800 SMD DIODE LS 4148
D 00452 83094 550 4700 MELF-Z DIODE 4,7 C 0,5 W
D 00630 83250 041 4800 SMD DIODE LS 4148
F 00001 81406 011 7700 AC FILTER 3A/250V
GL 00291 83080 100 0200 SMD GLR DF02S
GL 00311 83080 100 0200 SMD GLR DF02S
IC 00001 83053 372 9400 IC TDA7294V SGS
IC 00101 83053 372 9400 IC TDA7294V SGS
IC 00203 83058 473 1300 SMD IC TDA7313D-013TR
IC 00206 83057 647 0600 SMD IC L7805CD2T MOT
IC 00301 83057 598 3300 SMD IC LM833D
IC 00303 83057 598 3300 SMD IC LM833D
IC 00304 83057 598 3300 SMD IC LM833D
IC 00305 83057 598 3300 SMD IC LM833D
IC 00306 83057 598 3300 SMD IC LM833D
IC 00315 83057 647 1300 SMD IC L7912ACD2T
IC 00316 83057 647 1200 SMD IC L78M12CDT
IC 00351 83057 598 3300 SMD IC LM833D
IC 00352 83057 598 3300 SMD IC LM833D
IC 00391 83059 600 2200 SMD IC X24C04S8-2,7C7000
IC 00392 83057 529 3300 SMD IC M37531E8FP OTP MI
IC 00401 83057 598 3300 SMD IC LM833D
IC 00402 83057 598 3300 SMD IC LM833D
IC 00421 83057 440 0800 SMD IC 78M08CDT SGS
Q 00391 86025 013 6800 KERRES 3,68MHZ CST MUR
R 00381 87920 021 5100 ESTR.S6 10 KOHM LIN
R 00382 87920 021 5100 ESTR.S6 10 KOHM LIN
S
RL 00001 83120 030 1200 RELAIS G2R-1A 12V DC OMRO
S
SI 00001 83156 230 0800 SI LOET T4A 250V
S
SI 00001 83156 170 0600 SI 5X20 T2,5A L 250V
S
SI 00002 83156 120 0200 SI 5X20 T315MA L 250V
S
SI 00002 83156 230 0800 SI LOET T4A 250V
S
SI 00003 81340 230 1500 THERMOSCHALTER 85 GRAD UP
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num-
mer 72010 800 0000, sowie zusätzlich die eventuell
( ! )
abweichenden, landesspezifischen Vorschriften!
POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION
S
SI 00301 83156 120 2700 SI LOET T315MA 250V
S
SI 00302 83156 120 2700 SI LOET T315MA 250V
T 00028 83032 415 4600 TRANS.BC 546 B GEG.AMMO-P
T 00029 83032 415 4600 TRANS.BC 546 B GEG.AMMO-P
T 00302 83010 048 4800 SMD TRANS BC848B/ BC847B
T 00391 83010 048 4800 SMD TRANS BC848B/ BC847B
T 00392 83010 038 5800 SMD TRANS BC858B/ BC857B
T 00393 83010 038 5800 SMD TRANS BC858B/ BC857B
T 00431 83011 900 6000 SMD TRANS BSP60
T 00432 83010 048 4800 SMD TRANS BC848B/ BC847B
T 00461 83010 048 4800 SMD TRANS BC848B/ BC847B
T 00491 83010 048 4800 SMD TRANS BC848B/ BC847B
T 00492 83010 048 4800 SMD TRANS BC848B/ BC847B
T 00493 83010 048 4800 SMD TRANS BC848B/ BC847B
T 00494 83010 048 4800 SMD TRANS BC848B/ BC847B
T 00495 83010 048 4800 SMD TRANS BC848B/ BC847B
T 00496 83010 048 4800 SMD TRANS BC848B/ BC847B
T 00630 83010 048 4800 SMD TRANS BC848B/ BC847B
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 72010 800 0000, as well as the respective
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
