7
Funktionen
7.1 Über DIP-Schalter wählbare Funktionen
Eine Klappe auf der Vorderseite der RX-Einheit (Abbildung 23), die einfach mit einem Schraubendreher geöffnet
werden kann, bietet Zugang zu den innenliegenden DIP-Schaltern.
Um die Klappe zu öffnen, muss die Spitze eine Schlitzschraubendrehers in die Kerbe des Klappdeckels gesteckt und
nach oben gehebelt werden, bis sich die Klappe mit einem Klick öffnet. Öffnen Sie die Klappe vollständig (135°). Ein
leichter Bremsmechanismus hält die Klappe in ihrer Position. Drücken Sie zum Schließen der Klappe auf den Bereich
rund um die Kerbe, bis die Klappe einrastet.
Die DIP-Schalter ermöglichen das Einstellen der Funktionen gemäß folgender Tabelle:
DIP-Schalter
1 und 5
2 und 6
3 und 7
4 und 8
Das Gerät lässt während des Normalbetriebs keine Änderungen der Konfiguration zu. Die Änderungen werden erst
nach dem nächsten Einschalten des Geräts berücksichtigt. Daher sollte die Verwaltung und Verwendung der DIP-
Schalter für die Konfiguration sehr sorgfältig gehandhabt werden.
Anmerkung: Wie auf der Abbildung und in der vorherigen Tabelle gezeigt, ist jede Funktion zwei DIP-Schaltern
zugeordnet. Die beiden DIP-Schalter, die einer bestimmten Funktion zugeordnet sind, müssen auf dieselbe Art
konfiguriert werden.
2TLC172288M0101 Rev B
2015-09-18
DIP-Schalter

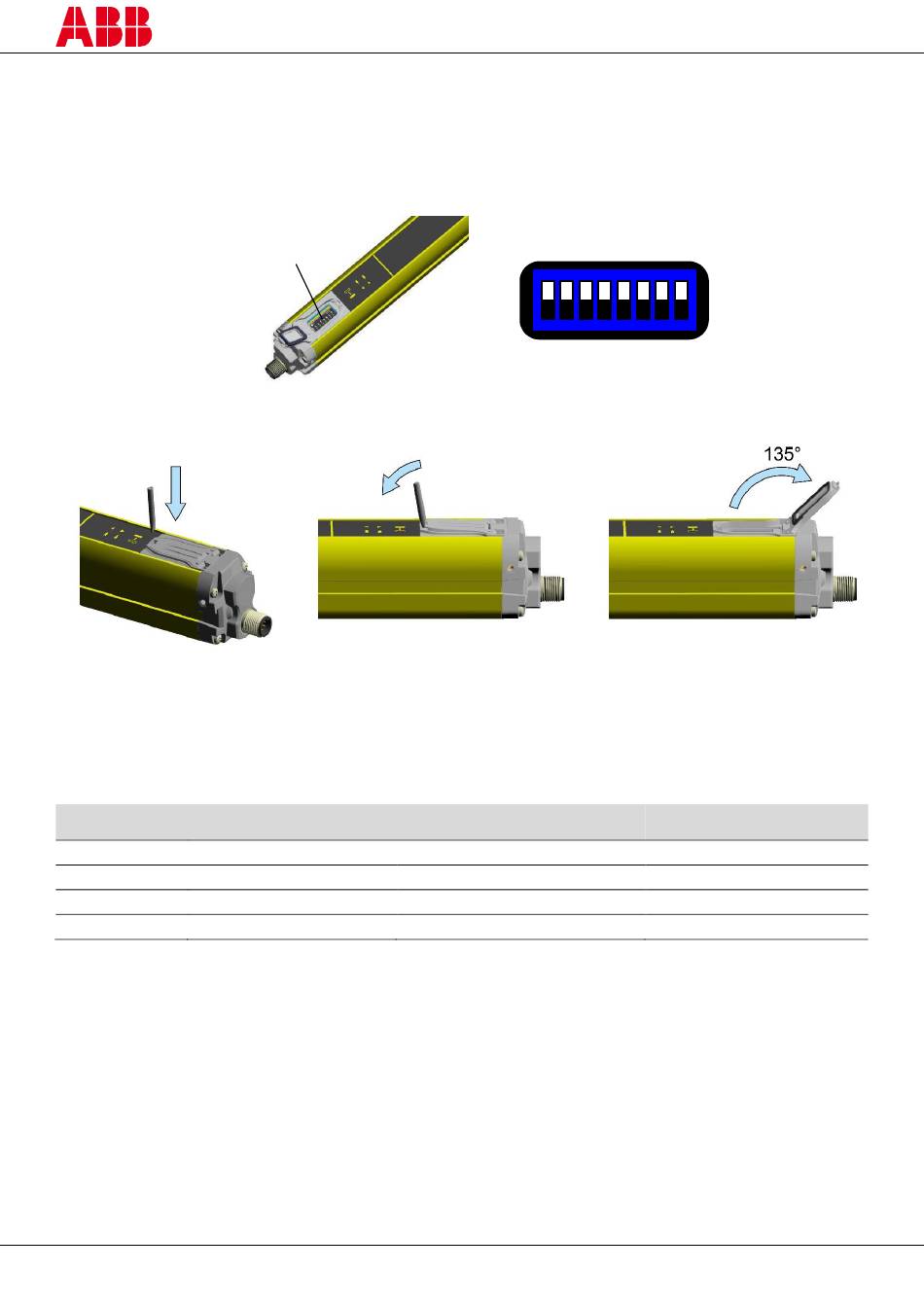

Abbildung 23 – Lage der DIP-Schalter
Abbildung 24 – Klappe über den DIP-Schaltern
Funktion
-
-
EDM
Reset
ON
1
2
3
4
5
6
AN
-
-
Deaktiviert
Automatisch
28
7
8
AUS
-
-
Aktiviert
Manuell
www.abb.com/jokabsafety
