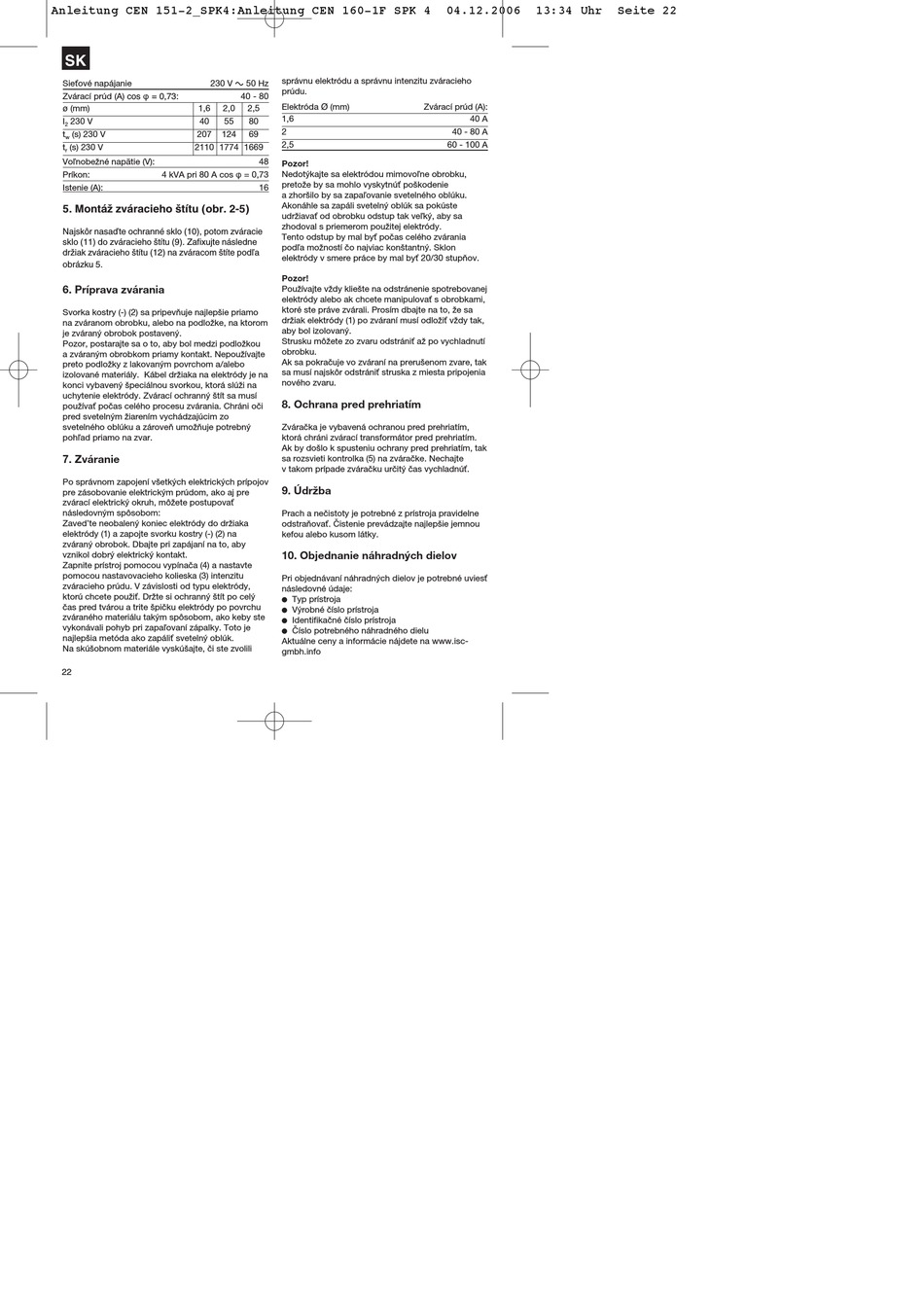

SK
Sieťové napájanie 230 V
Zvárací prúd (A) cos Ê = 0,73:
ø (mm) 1,6 2,0
I 230 V 40 55
2
t (s) 230 V 207 124
w
t (s) 230 V 2110 1774 1669
r
Voľnobežné napätie (V):
Príkon: 4 kVA pri 80 A cos Ê = 0,73
Istenie (A):
5. Montáž zváracieho štítu (obr. 2-5)
Najskôr nasaďte ochranné sklo (10), potom zváracie
sklo (11) do zváracieho štítu (9). Zafixujte následne
držiak zváracieho štítu (12) na zváracom štíte podľa
obrázku 5.
6. Príprava zvárania
Svorka kostry (-) (2) sa pripevňuje najlepšie priamo
na zváranom obrobku, alebo na podložke, na ktorom
je zváraný obrobok postavený.
Pozor, postarajte sa o to, aby bol medzi podložkou
a zváraným obrobkom priamy kontakt. Nepoužívajte
preto podložky z lakovaným povrchom a/alebo
izolované materiály. Kábel držiaka na elektródy je na
konci vybavený špeciálnou svorkou, ktorá slúži na
uchytenie elektródy. Zvárací ochranný štít sa musí
používať počas celého procesu zvárania. Chráni oči
pred svetelným žiarením vychádzajúcim zo
svetelného oblúku a zároveň umožňuje potrebný
pohľad priamo na zvar.
7. Zváranie
Po správnom zapojení všetkých elektrických prípojov
pre zásobovanie elektrickým prúdom, ako aj pre
zvárací elektrický okruh, môžete postupovať
následovným spôsobom:
Zaved'te neobalený koniec elektródy do držiaka
elektródy (1) a zapojte svorku kostry (-) (2) na
zváraný obrobok. Dbajte pri zapájaní na to, aby
vznikol dobrý elektrický kontakt.
Zapnite prístroj pomocou vypínača (4) a nastavte
pomocou nastavovacieho kolieska (3) intenzitu
zváracieho prúdu. V závislosti od typu elektródy,
ktorú chcete použiť. Držte si ochranný štít po celý
čas pred tvárou a trite špičku elektródy po povrchu
zváraného materiálu takým spôsobom, ako keby ste
vykonávali pohyb pri zapaľovaní zápalky. Toto je
najlepšia metóda ako zapáliť svetelný oblúk.
Na skúšobnom materiále vyskúšajte, či ste zvolili
22
správnu elektródu a správnu intenzitu zváracieho
50 Hz
prúdu.
40 - 80
Elektróda Ø (mm)
2,5
1,6
80
2
69
2,5
48
Pozor!
Nedotýkajte sa elektródou mimovoľne obrobku,
pretože by sa mohlo vyskytnúť poškodenie
16
a zhoršilo by sa zapaľovanie svetelného oblúku.
Akonáhle sa zapáli svetelný oblúk sa pokúste
udržiavať od obrobku odstup tak veľký, aby sa
zhodoval s priemerom použitej elektródy.
Tento odstup by mal byť počas celého zvárania
podľa možností čo najviac konštantný. Sklon
elektródy v smere práce by mal byť 20/30 stupňov.
Pozor!
Používajte vždy kliešte na odstránenie spotrebovanej
elektródy alebo ak chcete manipulovať s obrobkami,
ktoré ste práve zvárali. Prosím dbajte na to, že sa
držiak elektródy (1) po zváraní musí odložiť vždy tak,
aby bol izolovaný.
Strusku môžete zo zvaru odstrániť až po vychladnutí
obrobku.
Ak sa pokračuje vo zváraní na prerušenom zvare, tak
sa musí najskôr odstrániť struska z miesta pripojenia
nového zvaru.
8. Ochrana pred prehriatím
Zváračka je vybavená ochranou pred prehriatím,
ktorá chráni zvárací transformátor pred prehriatím.
Ak by došlo k spusteniu ochrany pred prehriatím, tak
sa rozsvieti kontrolka (5) na zváračke. Nechajte
v takom prípade zváračku určitý čas vychladnúť.
9. Údržba
Prach a nečistoty je potrebné z prístroja pravidelne
odstraňovať. Čistenie prevádzajte najlepšie jemnou
kefou alebo kusom látky.
10. Objednanie náhradných dielov
Pri objednávaní náhradných dielov je potrebné uviesť
následovné údaje:
Typ prístroja
Výrobné číslo prístroja
Identifikačné číslo prístroja
Číslo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na www.isc-
gmbh.info
04.12.2006 13:34 Uhr
Zvárací prúd (A):
40 A
40 - 80 A
60 - 100 A
