Anleitung Euro 2024
Wartung und Pflege
G Kondenswasser:
Das Kondenswasser ist täglich
durch Öffnen des Entwässe-
rungsventils (Bodenseite des
Druckbehälters) abzulassen.
G Sicherheitsventil:
Das Sicherheitsventil ist auf
höchstzulässigen Druck des
Druckbehälters eingestellt.
Es ist nicht zulässig, das
Sicherheitsventil zu verstellen
oder dessen Plombe zu
entfernen.
G Reinigung des Ansaugfilters
Der Ansaugfilter verhindert das
Einsaugen von Staub und
Schmutz. Es ist notwendig,
diesen Filter mindestens alle
300 Betriebsstunden zu
reinigen. Ein verstopfter
Ansaugfilter verhindert die
Leistung des Kompressors
erheblich.
Lösen Sie die 4 Gehäuse-
schrauben der Motorab-
deckung und entfernen Sie
diese. Der Filter kann dann
entsprechend Bild 4 ent-
nommen werden. Filter mit
Waschbenzin auswaschen und
wieder einsetzen.
Anschließend die Motorab-
deckung wieder montieren.
Achten Sie darauf, daß Sie
keine Leitungen einklemmen!
Achtung! Warten Sie bis der
Verdichter vollständig
abgekühlt ist!
Verbrennungsgefahr!
4
08.11.2001 14:35 Uhr

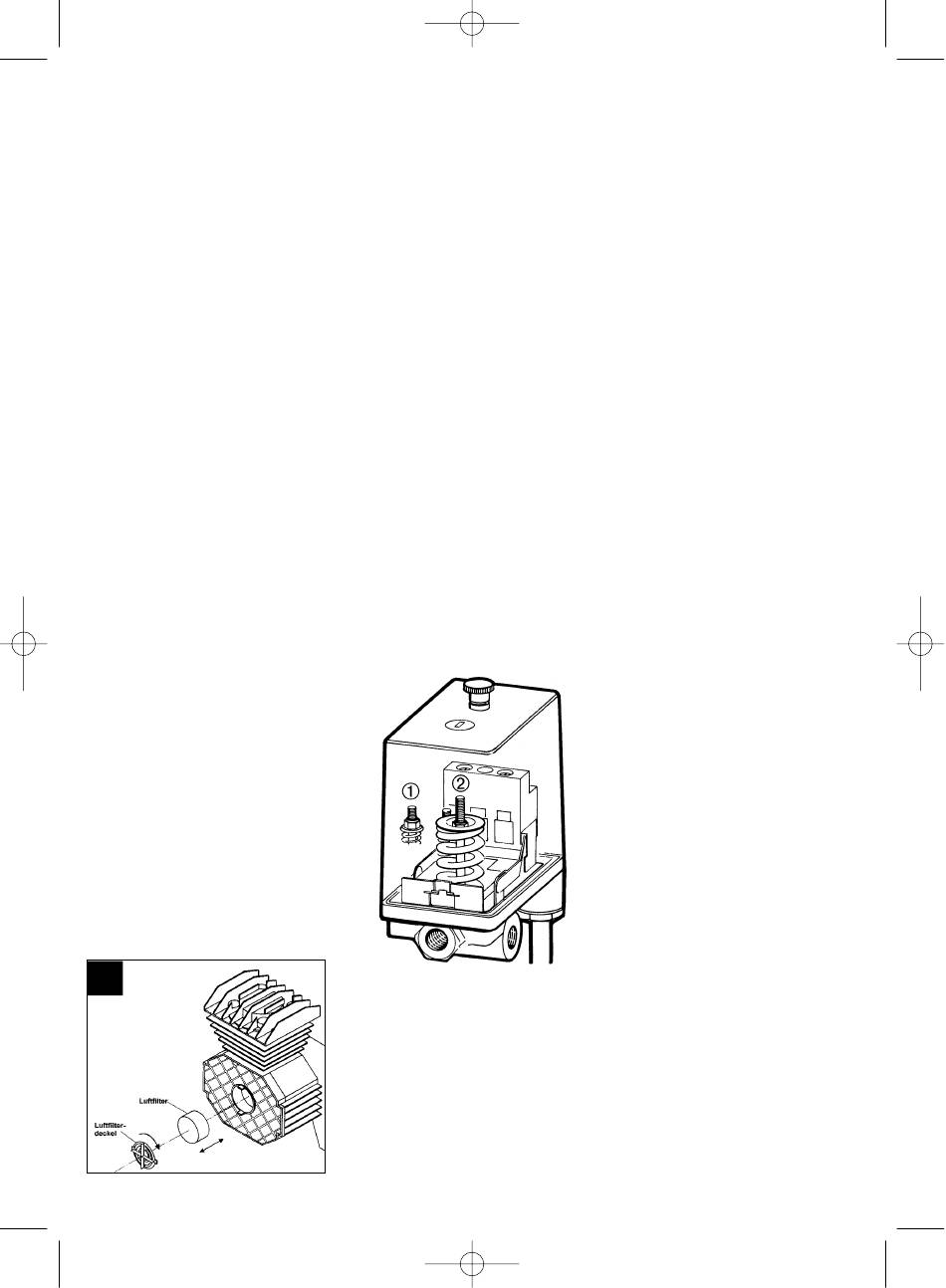

Druckschalter-
einstellung
Der Druckschalter ist werkseitig
eingestellt.
Einschaltdruck ca. 5 bar
Ausschaltdruck 8 bar
Um die Druckdifferenz zu ver-
stellen, gehen Sie wie folgt vor:
Nehmen Sie die Abdeckhaube
vom Druckschalter ab (heraus-
drehen der Verschlußschraube).
Mit einem Steckschlüssel 8 mm
wird an der Schraube 1 der
Differenzdruck ∆P verstellt.
Bei Rechtsdrehung erhöht sich
der Differenzdruck und gleich-
zeitig der Ausschaltdruck.
Bei Linksdrehung verkleinert sich
der Differenzdruck, dadurch wird
der Ausschaltdruck niedriger.
Mit der Schraube 2 wird der Ein-
und Ausschaltdruck P verstellt.
Bei Rechtsdrehung erhöht sich
der Ein- und Ausschaltdruck.
Bei Linksdrehung verkleinert sich
der Ein- und Ausschaltdruck.
Seite 5
Mögliche Ausfall-
ursachen
welche zu einer Überlastung
des Motors und damit zum An-
sprechen des Überlastschutzes
führen:
G Zu hohe Netzspannung
G Zu hohe Umgebungs-
temperaturen und unge-
nügende Luftzufuhr
G Defekte Verdichterventile oder
undichtes Rückschlagventil
G Ölstand minimal, Pleuellager
schwergängig
Wechselstrommotoren nach der
Abkühlpause wieder einschalten.
Vermeiden Sie das Berühren von
heißen Aggregatteilen und Rohr-
leitungen.
Ersatzteilbestellung
Bei der Ersatzteilbestellung
sollten folgende Angaben
gemacht werden:
G Typ des Gerätes
G Artikelnummer des Gerätes
G Ident-Nummer des Gerätes
G Ersatzteil-Nummer des
erforderlichen Ersatzteils
