Anleitung_RT_EW_180_SPK4:_

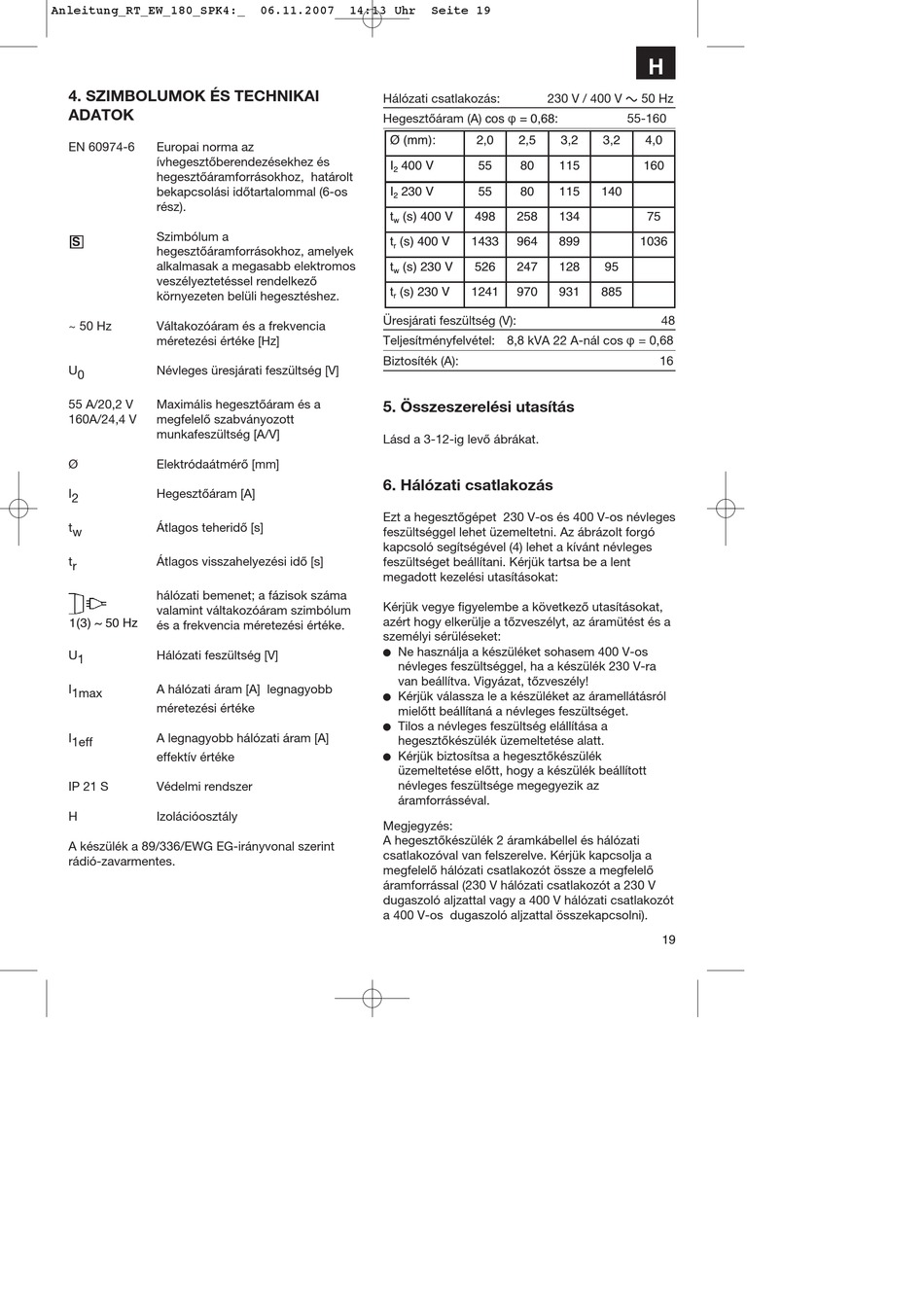

4. SZIMBOLUMOK ÉS TECHNIKAI
ADATOK
EN 60974-6
Europai norma az
ívhegesztőberendezésekhez és
hegesztőáramforrásokhoz, határolt
bekapcsolási időtartalommal (6-os
rész).
Szimbólum a
S
hegesztőáramforrásokhoz, amelyek
alkalmasak a megasabb elektromos
veszélyeztetéssel rendelkező
környezeten belüli hegesztéshez.
~ 50 Hz
Váltakozóáram és a frekvencia
méretezési értéke [Hz]
U 0
Névleges üresjárati feszültség [V]
55 A/20,2 V
Maximális hegesztőáram és a
160A/24,4 V
megfelelő szabványozott
munkafeszültség [A/V]
Ø
Elektródaátmérő
I 2
Hegesztőáram [A]
t w
Átlagos teheridő [s]
t r
Átlagos
visszahelyezési idő
hálózati bemenet; a fázisok száma
valamint váltakozóáram szimbólum
1(3) ~ 50 Hz
és a frekvencia méretezési értéke.
U 1
Hálózati feszültség [V]
I 1max
A hálózati áram [A] legnagyobb
méretezési értéke
I 1eff
A legnagyobb hálózati áram [A]
effektív értéke
IP 21 S
Védelmi rendszer
H
Izolációosztály
A készülék a 89/336/EWG EG-irányvonal szerint
rádió-zavarmentes.
06.11.2007
14:13 Uhr
Hálózati csatlakozás:
Hegesztőáram (A) cos Ê = 0,68:
Ø (mm):
I
400 V
2
I
230 V
2
t
(s) 400 V
w
t
(s) 400 V
r
t
(s) 230 V
w
t
(s) 230 V
r
Üresjárati feszültség (V):
Teljesítményfelvétel: 8,8 kVA 22 A-nál cos Ê = 0,68
Biztosíték (A):
5. Összeszerelési utasítás
Lásd a 3-12-ig levő ábrákat.
[mm]
6. Hálózati csatlakozás
Ezt a hegesztőgépet 230 V-os és 400 V-os névleges
feszültséggel lehet üzemeltetni. Az ábrázolt forgó
kapcsoló segítségével (4) lehet a kívánt névleges
[s]
feszültséget beállítani. Kérjük tartsa be a lent
megadott kezelési utasításokat:
Kérjük vegye figyelembe a következő utasításokat,
azért hogy elkerülje a tőzveszélyt, az áramütést és a
személyi sérüléseket:
Ne használja a készüléket sohasem 400 V-os
névleges feszültséggel, ha a készülék 230 V-ra
van beállítva. Vigyázat, tőzveszély!
Kérjük válassza le a készüléket az áramellátásról
mielőtt beállítaná a névleges feszültséget.
Tilos a névleges feszültség elállítása a
hegesztőkészülék üzemeltetése alatt.
Kérjük biztosítsa a hegesztőkészülék
üzemeltetése előtt, hogy a készülék beállított
névleges feszültsége megegyezik az
áramforrásséval.
Megjegyzés:
A hegesztőkészülék 2 áramkábellel és hálózati
csatlakozóval van felszerelve. Kérjük kapcsolja a
megfelelő hálózati csatlakozót össze a megfelelő
áramforrással (230 V hálózati csatlakozót a 230 V
dugaszoló aljzattal vagy a 400 V hálózati csatlakozót
a 400 V-os dugaszoló aljzattal összekapcsolni).
Seite 19
230 V / 400 V
2,0
2,5
3,2
3,2
55
80
115
55
80
115
140
498
258
134
1433
964
899
526
247
128
95
1241
970
931
885
H
50 Hz
55-160
4,0
160
75
1036
48
16
19
