Web-Interface AS-i Gateway
Benutzerdokumentation Web-Interface AS-i Gateway

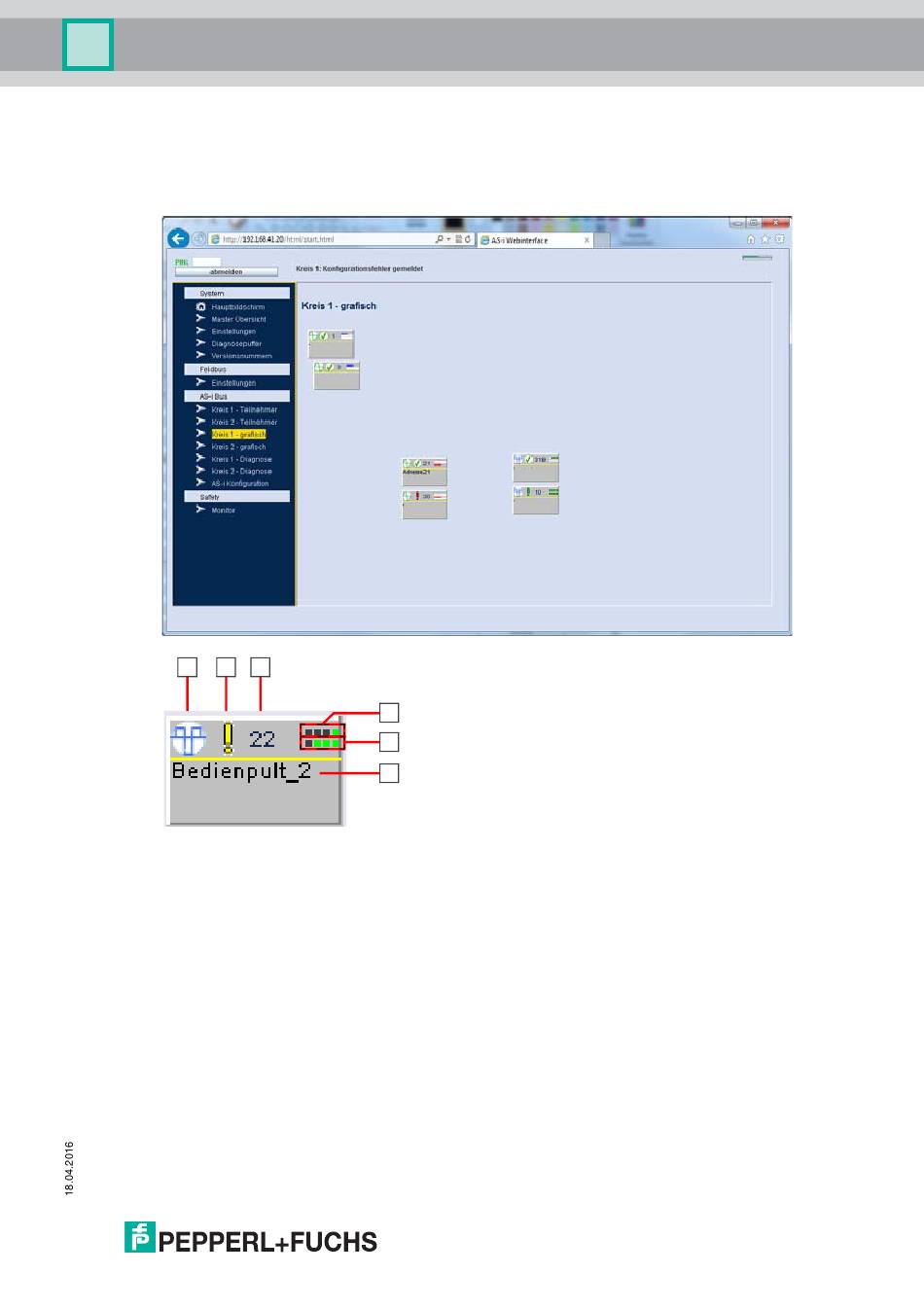

AS-i Bus - Kreis grafisch
In der grafischen Ansicht werden ebenfalls alle belegten und/oder konfigurierten
Adressen angezeigt. Es erscheint ein kleines Panel für jede Adresse. Jedes Pa-
nel beinhaltet folgende Informationen:
1
2
3
[1]
Teilnehmer Typ
[3]
Teilnehmer Adresse
[5]
Darstellung der Eingänge
(bei digitalen Teilneh-
mern)
Die Philosophie dieser Ansicht ist die Möglichkeit, jeden Teilnehmer frei innerhalb
der Oberfläche anzuordnen. Hierdurch kann die Topologie des AS-i-Bus nachge-
stellt werden - also die ungefähre räumliche Verteilung der Teilnehmer in der An-
wendung (Halle, Maschine, ...). Zusammen mit der benutzerdefinierbaren Be-
schreibung kann der Teilnehmer dann recht einfach identifiziert werden.
4
5
6
[2]
Teilnehmer Status
[4]
Darstellung der Ausgänge (bei digitalen
Teilnehmern)
[6]
Benutzerdefinierte Beschreibung
21
