KC - LCDC - 48 - 6T- 230VAC
KC - LCDC - 48 - 6T- 24VDC

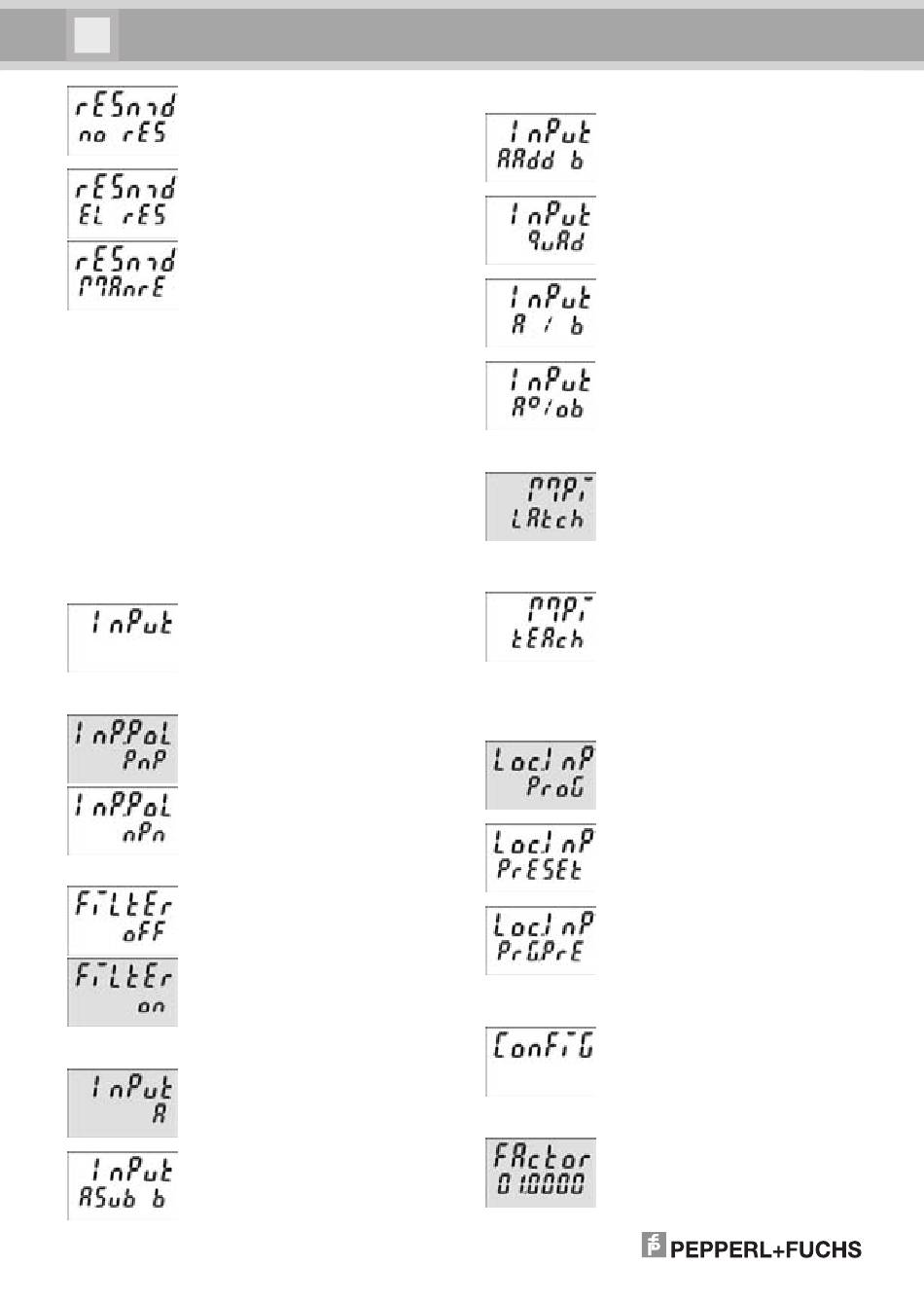

keine Rückstellung möglich (rote
Taste und Reset-Eingang
gesperrt)
nur elektrische Rückstellung
möglich (Reset-Eingang)
nur manuelle Rückstellung
möglich (rote Taste)
7.8.4.5 Vorwahl 1
weiter bei 7.8.6.5
7.8.4.6 Vorwahl 2
weiter bei 7.8.6.6
7.8.4.7 Vorwahl 3, 4, 5 und 6
weiter bei 7.8.6.7
7.8.5 Tacho/Frequenzzähler
7.8.5.1 Untermenue für die Signal- und
Steuereingänge
Untermenue zum
Programmieren der Signal- und
Steuereingänge
Eingangspolarität
PnP: nach Plus schaltend
für alle Eingänge gemeinsam
nPn: nach 0V schaltend
für alle Eingänge gemeinsam
Filter für die Signaleingänge Inp A und Inp B
maximale Zählfrequenz
auf ca. 30 Hz bedämpft
(zur Ansteuerung mit
mechanischen Kontakten)
Eingangsart Frequenzmessung
Einfache Frequenzmessung
Inp A: Frequenzeingang
Inp B: ohne Funktion
Differenzmessung [A – B]
Inp A: Frequenzeingang A
Inp B: Frequenzeingang B
Seite 10
Summenmessung [A + B]
Inp A: Frequenzeingang A
Inp B: Frequenzeingang B
Frequenzmessung mit
Richtungserkennung [Quad]
Inp A: Frequenzeingang 0°
Inp B: Frequenzeingang 90°
Ratiomessung [A / B]
Inp A: Frequenzeingang A
Inp B: Frequenzeingang B
Prozentuale Differenzmessung
[(A-B) / A in %]
Inp A: Frequenzeingang A
Inp B: Frequenzeingang B
Benutzereingang
Anzeige wird beim Aktivieren des
MPI-Eingangs „eingefroren" und
bleibt solange „eingefroren" bis
der MPI-Eingang deaktiviert wird.
Intern arbeitet der Frequenz-
zähler weiter (Anzeigespeicher)
Beim Aktivieren des MPI-
Eingangs wird die aktuelle
Frequenz für die gerade
angewählte Vorwahl als neuen
Vorwahlwert übernommen.
Siehe auch 7.9
Verriegelungseingang
Beim Aktivieren des Lock-
Eingangs ist die Programmierung
gesperrt.
Beim Aktivieren des Lock-
Eingangs ist die Einstellung der
Vorwahlwerte gesperrt.
Beim Aktivieren des Lock-
Eingang sind die Einstellung der
Vorwahlwerte und die
Programmierung gesperrt.
7.8.5.2 Untermenue zur Konfiguration
Untermenue zur Anpassung der
Eingangsfrequenz und Anzeige
Multiplikationsfaktor
Multiplikationsfaktor von 00.0001
bis 99.9999 einstellbar.
Die Einstellung 00.0000 wird
nicht übernommen
