Kärcher KM 85/50 R Bp Pack 2SB Bedienungsanleitung Seite 282

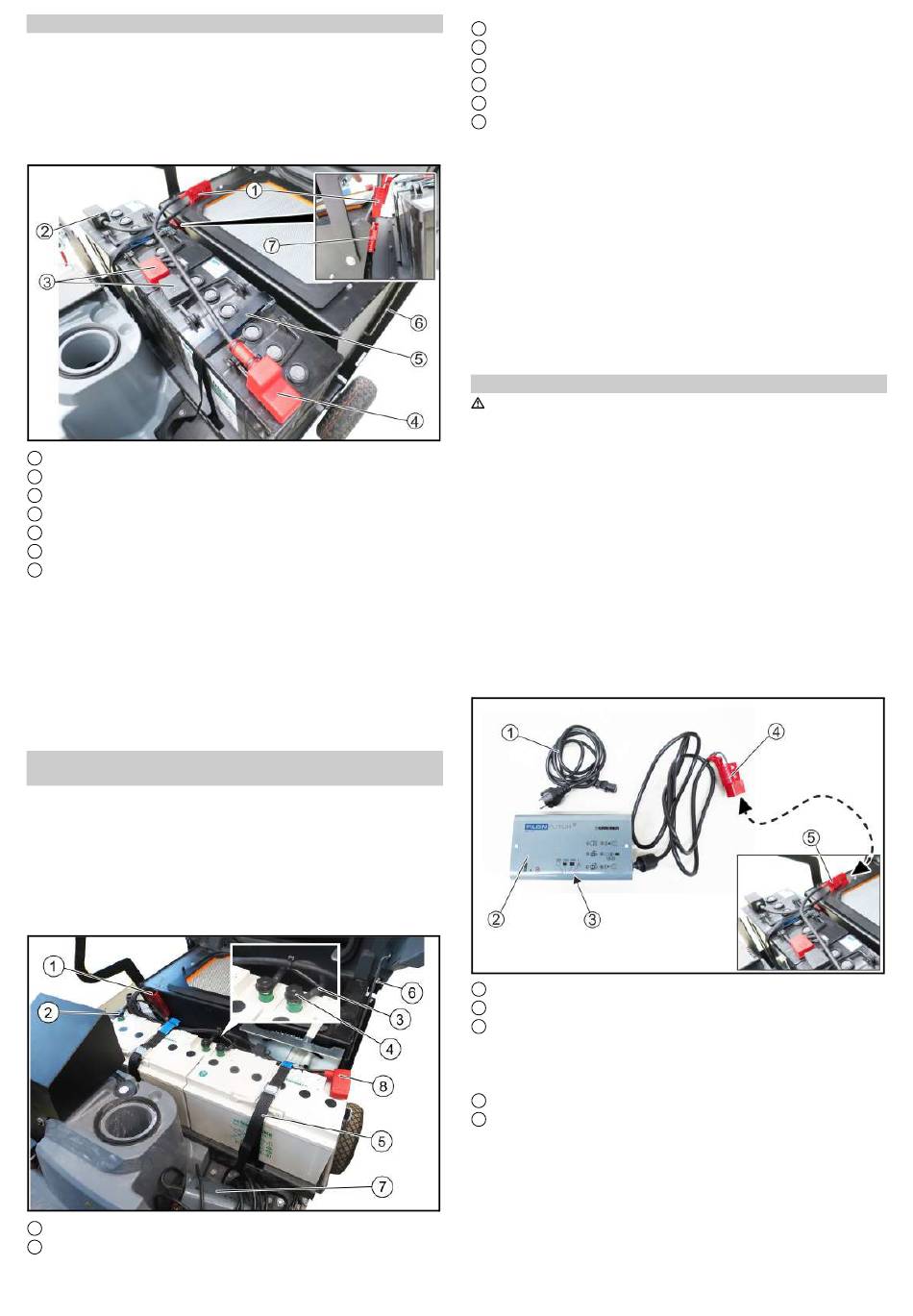

Ugradnja / priključivanje akumulatora (KM 85/50 R Bp)
PAŽNJA
Opasnost od oštećenja zbog pogrešnog polariteta
Prilikom priključivanja kablova obratite pozornost na ispravan po-
laritet.
Napomena
Sljedeći opis prikazuje ugradnju / priključivanje akumulatora od
105 Ah koje preporučujemo.
Utikač akumulatora
1
Priključak minus pola akumulatora 1
2
Spojni kabel
3
Priključak plus pola akumulatora 2
4
Pridržni pojas
5
Sigurnosna poluga poklopca uređaja
6
Utikač upravljanja uređaja
7
1. Izvucite kontakt ključ iz uređaja.
2. Otvorite poklopac uređaja i osigurajte ga sigurnosnom polu-
gom.
3. Oba akumulatora postavite u prihvatnik.
4. Pričvrstite akumulatore pridržnim pojasom.
5. Priključite kabel kako je prikazano te pazite na pravilnu mon-
tažu kapica polova.
6. Utikač akumulatora za puštanje u pogon utaknite u utikač
upravljanja uređajem.
Ugradnja / priključivanje akumulatora (KM 85/50 R Bp
PAŽNJA
Opasnost od oštećenja zbog pogrešnog polariteta
Prilikom priključivanja kablova obratite pozornost na ispravan po-
laritet.
Napomena
Kod izvedbe stroja za metenje KM 85/50 R Bp Pack akumulatori
i punjač uključeni su u sadržaj isporuke. Priključite akumulatore
kako je opisano u nastavku.
Utikač akumulatora
1
Priključak minus pola akumulatora 1
2
282
Pack)
Spojni kabel
3
Polni vijak
4
Pridržni pojas
5
Sigurnosna poluga poklopca uređaja
6
Punjač
7
Priključak plus pola akumulatora 2
8
1. Izvucite kontakt ključ iz uređaja.
2. Otvorite poklopac uređaja i osigurajte ga sigurnosnom polu-
gom.
3. Oba akumulatora postavite u prihvatnik.
4. Pričvrstite akumulatore pridržnim pojasom.
5. Priključite kabel kako je prikazano te pazite na pravilnu mon-
tažu kapica polova.
6. Učvrstite minus pol i spojni kabel polnim vijcima. Pritezni mo-
ment 20 Nm.
Napomena: Polni vijci smiju se upotrijebiti samo jednom (kata-
loški broj 6.654-405.0).
7. Utikač akumulatora za puštanje u pogon utaknite u utikač
upravljanja uređajem.
OPASNOST
Opasnost po život zbog strujnog udara
Punjač puštajte u pogon samo na električnoj mreži u skladu s
propisima s dostatnim osiguranjem.
Upotrebljavajte punjač samo u suhim prostorijama s dostatnom
ventilacijom.
PAŽNJA
Opasnost od oštećenja zbog dubinskog pražnjenja
Uređaj je opremljen zaštitom od dubinskog pražnjenja, tj. kad se
postigne dopušteni minimalni kapacitet, uređaj morate voziti
izravno do stacionarnog punjača te pritom izbjegavati uspone.
PAŽNJA
Opasnost od oštećenja zbog punjača
Ne priključujte punjač na utikač upravljanja uređajem.
Napomena
Pridržavajte se sigurnosnih naputaka za punjenje akumulatora.
Mrežni kabel s utikačem za hladne uređaje
1
Punjač
2
LED indikatori
3
– žuta = akumulator se puni
– zelena = akumulator je napunjen > 80 %
– zelena = akumulator je napunjen do kraja
– crvena = došlo je do greške
Utikač punjača
4
Utikač akumulatora
5
1. Sigurno odložite uređaj.
2. Do kraja otvorite poklopac uređaja.
Poklopac mora ostati otvoren tijekom postupka punjenja.
3. Utikač punjača spojite s utikačem akumulatora.
Hrvatski
Punjenje akumulatora
