c. Connexion DMX512
Connecter le câble à fiche XLR inclus à la sortie XLR femelle à 3 broches de votre contrôleur et l'autre fiche XLR
mâle à 3 broches à l'entrée du VDP1601RGLD10. Il est possible de relier plusieurs VDP1601RGLD10 à partir d'une
connexion sérielle. Utiliser un câble de connexion blindé à 2 conducteurs avec des connecteurs d'entrée et de sortie
XLR.
d. Connexion DMX512 avec une résistance de terminaison
e. Sélection de l'adresse de départ
Tous les appareils pilotés par un signal DMX demandent une adresse de départ DMX pour assurer que les appareils
corrects réagissent sur les signaux de contrôle. Cette adresse de départ numérique indique le numéro de canal sur
lequel l'appareil écoute le contrôleur DMX. Déterminez cette adresse avec les interrupteurs DIP au dos de l'appareil.
Vous avez le choix entre une seule adresse de départ pour toute une série d'appareils ou une adresse de départ par
appareil. Dans le cas d'une seule adresse, tous les appareils « écouteront » les mêmes signaux, sur un seul canal.
Tous les appareils seront donc influencés lorsque vous changez les réglages d'un seul canal. Avec des adresses de
départ individuelles, chaque appareil « écoutera » son propre canal. Par conséquent, un ajustement des réglages
d'un canal n'influence que l'appareil sur ce canal.
Pour le VDP1601RGLD10 à 10 canaux, l'adresse de départ du premier appareil est 1, du deuxième 11 (1 + 10), du
troisième 21 (11 + 10), etc.
7. Nettoyage et entretien
1. Serrer les écrous et les vis et vérifier qu'ils ne rouillent pas.
2. Le boîtier, les lentilles, les supports de montage et la construction portante ne peuvent pas être déformés,
adaptés ou bricolés p.ex. pas de trous additionnels dans un support, ne pas déplacer les connexions etc.
3. Les parties mécaniques mobiles ne peuvent pas être usées ou bouger de manière irrégulière.
4. Les câbles d'alimentation ne peuvent pas être endommagés. Un technicien qualifié doit entretenir l'appareil.
5. Débrancher l'appareil avant de le nettoyer.
6. Essuyer l'appareil régulièrement avec un chiffon humide non pelucheux. Éviter l'usage d'alcool et de solvants.
7. Il n'y a aucune pièce maintenable par l'utilisateur sauf le fusible.
8. Commander des pièces de rechange éventuelles chez votre revendeur.
8. Spécifications techniques
Alimentation
Consommation
Fusible
Dimensions
Poids
Température ambiante max.
Température max. du boîtier
N'employer cet appareil qu'avec des accessoires d'origine. SA Velleman ne sera aucunement responsable
de dommages ou lésions survenus à un usage (incorrect) de cet appareil.
Pour plus d'information concernant cet article, visitez notre site web www.hqpower.com.
Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.
VDP1601RGLD10_v4

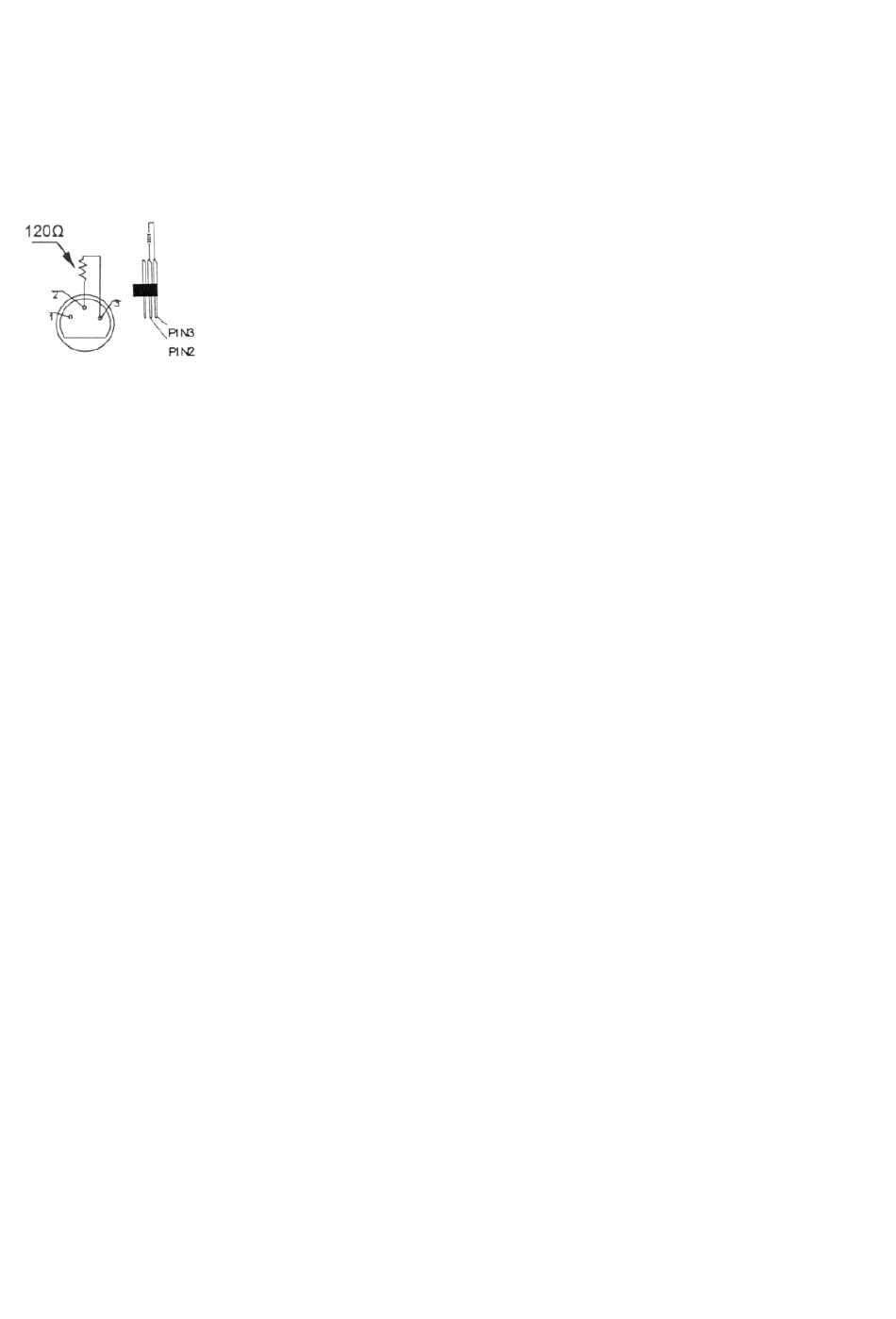

Une résistance de terminaison DMX est à recommander si le câble DMX doit couvrir une
grande distance ou s'il est utilisé dans un environnement avec beaucoup de bruit
électrique (p.ex. une discothèque). La résistance de terminaison prévient la corruption du
signal de contrôle numérique par le bruit électrique. La résistance de terminaison DMX
n'est rien d'autre qu'une fiche XLR avec une résistance de 120Ω de broche 2 vers broche
3 (voir illustration à gauche). Cette fiche XLR est connectée à la sortie XLR du dernier
appareil de la série.
max. 230VCA / 50Hz
15W
F3A, 250VCA (5 x 20mm) (référence FF3N)
340 x 210 x 90mm
4kg
45°C
90°C
14
