Originalbetriebsanleitung

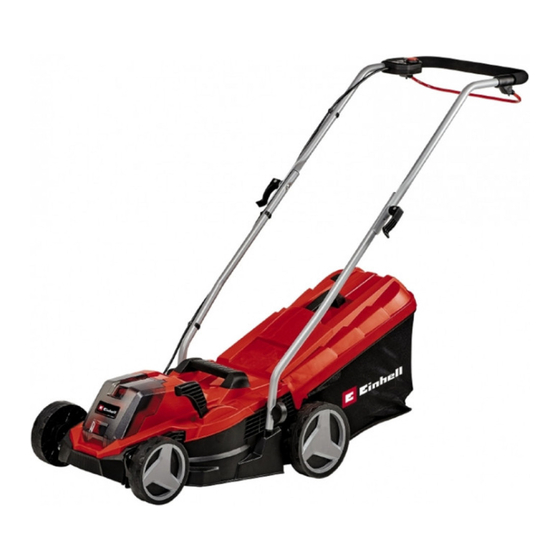

Akku-Rasenmäher

Instrukcją oryginalną

Akumulatorowa kosiarka do trawy

Art.-Nr.: 34.132.60 (1x4,0Ah)

Art.-Nr.: 34.132.66 (Solo)

Anl_GE_CM_18_33_Li_SPK5.indb 1

GE-CM 18/33 Li

I.-Nr.: 11019

05.11.2019 10:00:40

Inhaltsverzeichnis

Inhaltszusammenfassung für EINHELL 34.132.66

Seite 1 GE-CM 18/33 Li Originalbetriebsanleitung Akku-Rasenmäher Instrukcją oryginalną Akumulatorowa kosiarka do trawy Art.-Nr.: 34.132.60 (1x4,0Ah) I.-Nr.: 11019 Art.-Nr.: 34.132.66 (Solo) I.-Nr.: 11019 Anl_GE_CM_18_33_Li_SPK5.indb 1 Anl_GE_CM_18_33_Li_SPK5.indb 1 05.11.2019 10:00:40 05.11.2019 10:00:40...
Seite 2 - 2 - Anl_GE_CM_18_33_Li_SPK5.indb 2 Anl_GE_CM_18_33_Li_SPK5.indb 2 05.11.2019 10:00:41 05.11.2019 10:00:41...
Seite 3 - 3 - Anl_GE_CM_18_33_Li_SPK5.indb 3 Anl_GE_CM_18_33_Li_SPK5.indb 3 05.11.2019 10:00:41 05.11.2019 10:00:41...
Seite 4 - 4 - Anl_GE_CM_18_33_Li_SPK5.indb 4 Anl_GE_CM_18_33_Li_SPK5.indb 4 05.11.2019 10:00:45 05.11.2019 10:00:45...
Seite 5 - 5 - Anl_GE_CM_18_33_Li_SPK5.indb 5 Anl_GE_CM_18_33_Li_SPK5.indb 5 05.11.2019 10:00:48 05.11.2019 10:00:48...
Seite 6 Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Reini- gung und Wartung darf nicht von Kindern durchgeführt werden. Das Gerät darf nicht von Personen mit verminderten physischen, senso- rischen oder geistigen Fähigkeiten oder Personen mit unzureichen- dem Wissen oder Erfahrung benutzt werden, außer sie werden von einer für sie verantwortlichen Person beaufsichtigt oder angeleitet.
Seite 7: Sicherheitshinweise
2. Gerätebeschreibung und Gefahr! Beim Benutzen von Geräten müssen einige Si- Lieferumfang cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen 2.1 Gerätebeschreibung (Bild 1/2) Sie diese Bedienungsanleitung / Sicherheitshin- 1. Schaltbügel weise deshalb sorgfältig durch. Bewahren Sie die- 2.
Seite 8: Bestimmungsgemäße Verwendung
• Akku-Rasenmäher Industriebetrieben sowie bei gleichzusetzenden • Akku (bei 34.132.66 nicht im Lieferumfang) Tätigkeiten eingesetzt wird. • Ladegerät (bei 34.132.66 nicht im Lieferum- fang) • Originalbetriebsanleitung 4. Technische Daten • Sicherheitshinweise Spannung ..........18 V d.c. Motordrehzahl: ........3400 min Schutzart: ............IPX1 3.
Seite 9: Restrisiken
Restrisiken Montage des Fangkorbes Auch wenn Sie dieses Elektrowerkzeug (siehe Bild 6) vorschriftsmäßig bedienen, bleiben immer Zum Einhängen des Fangkorbes muss der Motor Restrisiken bestehen. Folgende Gefahren abgeschaltet werden und das Schneidemesser können im Zusammenhang mit der Bauweise darf sich nicht drehen. Auswurfklappe (Abb. 6/ und Ausführung dieses Elektrowerkzeuges Pos.
Seite 10: Bedienung
3. Stecken Sie den Akku (8) auf das Ladegerät Alle LED’s blinken: (9). Der Akku wurde tiefentladen und ist defekt. Ein 4. Unter Punkt „Anzeige Ladegerät“ ﬁ nden Sie defekter Akku darf nicht mehr verwendet und ge- eine Tabelle mit den Bedeutungen der LED laden werden! Anzeige am Ladegerät.
Seite 11 Der durch die Führungsholme gegebene Schneiden Sie dann nie mehr als die Hälfte der Sicherheitsabstand zwischen Messergehäuse Grashöhe zurück. und Benutzer ist stets einzuhalten. Beim Mähen und Fahrtrichtungsänderungen an Böschungen Die Unterseite des Mähergehäuses sauber hal- und Hängen ist besondere Vorsicht geboten. ten und Grasablagerungen unbedingt entfernen.
Seite 12: Reinigung, Wartung Und Ersatzteilbestellung
Zur Gewährleistung eines guten Aufsammelns gereinigt und anschließend geölt werden. • müssen der Fangkorb und besonders das Netz Die regelmäßige Pflege des Rasenmähers von innen nach der Benutzung gereinigt werden. sichert nicht nur lange Zeit seine Haltbarkeit und Leistungsfähigkeit, sondern trägt auch Fangkorb nur bei abgeschaltetem Motor und still- zu einem sorgfältigen und einfachen Mähen stehendem Schneidwerkzeug einhängen.
Seite 13: Lagerung Und Transport
9. Entsorgung und 7.4 Ersatzteilbestellung: Bei der Ersatzteilbestellung sollten folgende An- Wiederverwertung gaben gemacht werden; • Typ des Gerätes Das Gerät beﬁ ndet sich in einer Verpackung um • Artikelnummer des Gerätes Transportschäden zu verhindern. Diese Verpa- • Ident-Nummer des Gerätes ckung ist Rohstoﬀ...
Seite 14 10. Fehlersuchplan Fehler Mögliche Ursache Beseitigung Motor läuft nicht an a) Kondensator defekt a) Durch Kundendienstwerkstatt b) Anschlüsse am Motor oder Kon- b) durch Kundendienstwerkstatt densator gelöst c) Gerät steht im hohen Gras c) Auf niedrigem Gras oder bereits gemähten Flächen starten; Eventuell Schnitthöhe ändern d) Mähergehäuse verstopft d) Gehäuse reinigen, damit das...
Seite 15: Anzeige Ladegerät
11. Anzeige Ladegerät Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten ﬁ nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Seite 16 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpﬂ...
Seite 17: Serviceinformationen
Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...
Seite 18: Garantieurkunde
Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
Seite 19 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 19 - Anl_GE_CM_18_33_Li_SPK5.indb 19 Anl_GE_CM_18_33_Li_SPK5.indb 19...
Seite 20 Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi Zabrania się używania i obsługiwania tego urządzenia przez dzieci! Uważać na dzieci, żeby nie bawiły się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci! Zabrania się użytkowania urządzenia przez osoby o ograniczonych zdolnościach ﬁ...
Seite 21: Wskazówki Bezpieczeństwa
2. Opis urządzenia i zakres dostawy Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu 2.1 Opis urządzenia (rys. 1/2) uniknięcia zranień i uszkodzeń. Z tego względu 1. Rączka z włącznikiem proszę dokładnie zapoznać się z instrukcją 2. Górna rączka obsługi/ wskazówkami bezpieczeństwa.
Seite 22: Użycie Zgodne Z Przeznaczeniem
• Kosiarka akumulatorowa przemysłowych lub do podobnych działalności. • Akumulator (nie wchodzi w skład art. nr: 34.132.66) 4. Dane techniczne • Ładowarka (nie wchodzi w skład art. nr: 34.132.66) Napięcie ..........18 V DC • Instrukcją oryginalną Liczba obrotów silnika: ....3400 obr./min •...
Seite 23: Przed Uruchomieniem
Ryzyka resztkowe Montaż kosza na trawę (patrz rys. 6) Nawet jeśli opisywane narzędzie elektry- Podczas zakładania kosza na trawę silnik musi czne obsługiwane jest prawidłowo, zawsze być wyłączony i nóż nie może się poruszać. występują ryzyka resztkowe. W związku z Podnieść...
Seite 24 migać. Otworzyć i przytrzymać pokrywę (16). Wsunąć 3. Włożyć akumulator (8) do ładowarki (9). akumulator w przewidziane do tego celu moco- 4. W tabeli w punkcie „Wskazania diod na wanie. Zwrócić uwagę na poprawne zablokowanie ładowarce“ objaśniono znaczenie wskazań się przycisku blokady (poz. C) jak tylko akumula- diod na ładowarce.
Seite 25 Zachować szczególną ostrożność podczas co- zbocza. Przez ustawienie kosiarki ukośnie do fania i ciągnięcia kosiarki. Niebezpieczeństwo góry zapobiega się jej niekontrolowanemu potknięcia! ześlizgnięciu. Wybierać wysokość koszenia w zależności od faktycznej wysokości trawnika. Wskazówki odnośnie odpowiedniego kosze- Powtarzać koszenie w taki sposób, aby na raz nie było ścinane więcej niż...
Seite 26: Czyszczenie, Konserwacja I Zamawianie Części Zamiennych
7. Czyszczenie, konserwacja i Nigdy nie używać rozpuszczalników ani wody, aby usunąć zabrudzenia. zamawianie części zamiennych • Najszybciej zużywającą się częścią urządzenia jest nóż. Regularnie sprawdzać Niebezpieczeństwo! stan noża i jego mocowanie. Jeżeli nóż jest Wyciągnąć wtyczkę z gniazdka przed wszystkimi zużyty, należy go natychmiast wymienić...
Seite 27: Składowanie I Transport
8. Składowanie i transport 9. Utylizacja i recykling Składowanie Sprzęt umieszczony jest w opakowaniu Urządzenie i jego wyposażenie dodatkowe po- zapobiegającym uszkodzeniom w czasie trans- winny być przechowywane w ciemnym, suchym i portu. Opakowanie jest surowcem i nadaje się do nienarażonym na ujemne temperatury pomiesz- powtórnego użytku lub do recyklingu.
Seite 28: Wyszukiwanie Usterek
10. Wyszukiwanie usterek Błąd Możliwa przyczyna Usuwanie Silnik nie uruchamia a) Uszkodzenie kondensatora a) Zwrócić się do serwisu się b) Poluzowanie się złączy obsługi klienta na silniku lub kondensatorze b) Zwrócić się do serwisu c) Urządzenie stoi w wysokiej trawie obsługi klienta c) Uruchomić...
Seite 29: Wskazania Diod Na Ładowarce
11. Wskazania diod na ładowarce Stan diod Czerwona Zielona di- Znaczenie i postępowanie dioda LED oda LED nie świeci miga Stan gotowości się Ładowarka podłączona jest do sieci i znajduje się w stanie gotowości. Brak akumulatora w ładowarce. świeci się nie świeci Ładowanie się...
Seite 30 Tylko dla krajów Unii Europejskiej Nie wyrzucać elektronarzędzi do śmieci! Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu.
Seite 31: Informacje Serwisowe
Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyﬁ kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyﬁ kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych.
Seite 32: Certyfi Kat Gwarancji
Certyﬁ kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego.
Seite 33 EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Akku-Rasenmäher GE-CM 18/33 Li + Ladegerät Power-X-Charger (Einhell) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notiﬁ...
Seite 34 EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Akku-Rasenmäher GE-CM 18/33 Li (Einhell) 2014/29/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notiﬁ ed Body: 2014/35/EU Reg.
Seite 35 - 35 - Anl_GE_CM_18_33_Li_SPK5.indb 35 Anl_GE_CM_18_33_Li_SPK5.indb 35 05.11.2019 10:00:50 05.11.2019 10:00:50...
Seite 36 EH 11/2019 (01) Anl_GE_CM_18_33_Li_SPK5.indb 36 Anl_GE_CM_18_33_Li_SPK5.indb 36 05.11.2019 10:00:50 05.11.2019 10:00:50...
