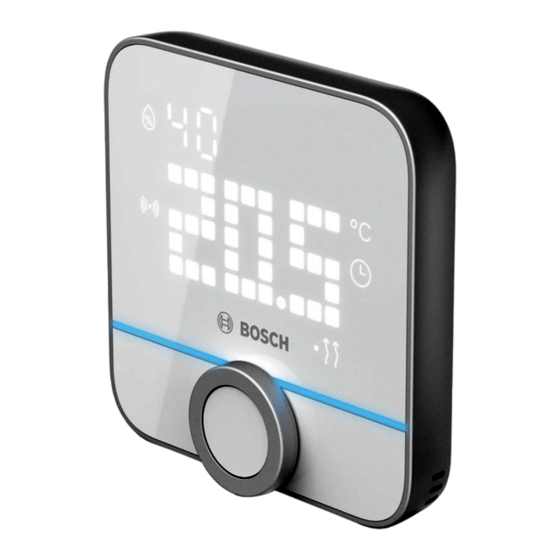

Raumthermostat II 230 V
Kurzanleitung
Produktbeschreibung
Mit dem Raumthermostat II 230 V können Sie Ihre
kabelgebundenen Heizungsanwendungen bequem
über Ihr Smart Home System steuern.
Beschreibung der Symbole
Achtung!
Hinweis auf Gefahren
Hinweis:
Zusätzliche
wichtige Information
Hinweis auf Installationsvideo
8-750-002-396
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch II 230 V
Inhaltszusammenfassung für Bosch II 230 V
- Seite 1 Raumthermostat II 230 V Kurzanleitung Produktbeschreibung Mit dem Raumthermostat II 230 V können Sie Ihre kabelgebundenen Heizungsanwendungen bequem über Ihr Smart Home System steuern. Beschreibung der Symbole Achtung! Hinweis auf Gefahren Hinweis: Zusätzliche wichtige Information Hinweis auf Installationsvideo 8-750-002-396...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise ▶ Lesen Sie diese Bedienungsanleitung vor einer In- stallation oder Inbetriebnahme des Gerätes voll- ständig durch und achten Sie dabei insbesondere auf Gefahrenhinweise. ▶ Die Installation dieses Gerätes sowie Arbeiten am 230-V-Netz dürfen nur durch eine Elektrofachkraft erfolgen. ▶ Das Gerät ist kein Spielzeug! Erlauben Sie Kin- dern nicht damit zu spielen. - Seite 3 Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer Fachkraft prüfen. ▶ Verwenden Sie das Gerät nur zusammen mit Ori- ginalkomponenten und empfohlenen Partnerpro- dukten von Bosch. ▶ Das Gerät darf nur mit aufgestecktem Bedienele- ment betrieben werden.
- Seite 4 ▶ Das Gerät ist ausschließlich für den privaten Gebrauch bestimmt. Nutzen Sie als zusätzliche Hilfestellung für Montage, Installation, Inbetriebnahme und Wiederherstellung der Werkseinstellungen Ihres Bosch Smart Home Raumthermostat II 230 V auch die erklärenden Videos und die Zusatzinformationen auf unserer Website: www.bosch-smarthome.com/rom/ room-thermostat-2-230V...
- Seite 5 Produktübersicht LED-Anzeige (2) Pos. Bezeichnung Beschreibung Pos. Bezeichnung Informationsbereich Anzeige von Fehler-Codes oder anderer Zusatz- Bedieneinheit informationen. LED-Anzeige Luftfeuchtigkeit Zeigt im Normalbetrieb die Luftfeuchtigkeit im Raum Status-LED Sekundäre Temperaturanzeige Reserviert für die Anzeige weiterer Temperatur- Drehknopf/Systemtaste werte (ggf. optionales Zubehör erforderlich) Unterputzgehäuse (Stromversorgung und Statusanzeigen Schaltrelais)
- Seite 6 Die Status LED (3) zeigt den Zustand des Raumther- mostats durch Blinkcodes an. Signal Bedeutung Maßnahmen Blinkt Anlernmodus (ist Bitte warten Sie orange aktiv) oder Gerät kommuniziert mit dem Controller Blinkt Anlernmodus grün (erfolgreich) oder Vorgang bestätigt Blinkt Anlernmodus Bei erstem Anlernver- 1x rot (nicht erfolg- such bitte erneut ver-...
- Seite 7 Installationshinweise Bei der Planung und Errichtung, dem Betrieb und der Instandhaltung sind die einschlägigen Nor- men und Richtlinien des Landes zu beachten. Das Gerät ist Teil der Gebäudeinstallation. Der Betrieb des Gerätes ist ausschließlich am 230V/50Hz-Wechselspannungsnetz zulässig. Arbeiten am 230-V-Netz dürfen nur von einer Elektrofachkraft erfolgen.
- Seite 8 Die an den Relaisausgängen angeschlossenen Verbraucher müssen über eine ausreichende Isolierung verfügen. Beachten Sie vor Anschluss eines Verbrauchers die technischen Daten, insbesondere die maxi- mal zulässige Schaltleistung des Relais und Art des anzuschließenden Verbrauchers. Belasten Sie das Gerät nur bis zur angegebenen Leistungs- grenze.
-
Seite 9: Installation Und Montage
Installation und Montage Bevor Sie beginnen: Schalten Sie unbedingt die Sicherung des Stromkreises ab! Demontieren Sie ggf. ein vorhandenes Thermostat. Schließen Sie das Raumthermostat II 230 V nach dem für Sie passenden Anschlussplan an. Betrieb mit 230V Geräten 230V Anschluss Beschreibung Außenleiter (230 V Neutralleiter Spannungsfreier Eingang. - Seite 10 Betrieb mit 24V Geräten 230V Anschluss Beschreibung Außenleiter (230 V Neutralleiter Spannungsfreier Eingang. Bei 24-V-Geräten Eingang für die externe 24-V-Spannungsversorgung. Schaltausgang für Verbraucher Anschlüsse für externe Sensoren oder S1/S2 potentialfreie Kontakte. Externer Temperatursensor (als optio nales Zubehör erhältlich), z. B. im Boden verbaut. 24-V-Stellantrieb...
-
Seite 11: Betrieb Mit Boiler
S1/S2 Befestigen Sie das Unterputzgehäuse mittels geeigne- ter Schrauben an der Einbaudose. Achten Sie dabei auf die korrekte Ausrichtung (Bosch Schriftzug oben und lesbar). Setzen Sie die Bedieneinheit auf die Unterputzeinheit und drücken Sie sie an, bis sie spür- bar einrastet. -
Seite 12: Beschreibung
Drücken bestätigen Sie diese. Anzeige Beschreibung Stufe Stufe Stufe Potentialbehaftete An- wendung, z. B. 230 V/24 V Stellantriebe Stellantrieb stromlos geschlossen Heizbetrieb Kühlbetrieb Stellantrieb stromlos offen Heizbetrieb Kühlbetrieb Potentialfreie Anwendung, – – z. B. Boiler Radiator, Betrieb mit Bosch Smart Home – – Heizkörperthermostaten der 2. Generation... -
Seite 13: Zurücksetzen Auf Werkseinstellungen
Stellen Sie sicher, dass Sie über einen Bosch Smart Home Controller und die Bosch Smart Home App ver- fügen und beides erfolgreich eingerichtet haben. Star- ten Sie nun die Bosch Smart Home App und wählen Sie „Gerät hinzufügen“. Folgen Sie den Anweisungen in der App. -
Seite 14: Wartung Und Reinigung
Tuch. Verwenden Sie zur Reinigung keine lösemittel- haltigen Reinigungsmittel. Vereinfachte Konformitäts erklärung Hiermit erklärt die Robert Bosch Smart Home GmbH, dass der Funkanlagentyp Bosch Smart Home BTH-RM230Z der Richtlinie 2014/53/EU ent- spricht. Der vollständige Text der EU-Konformitätser- klärung ist unter der folgenden Internetadresse ver-... - Seite 15 Technische Daten Gerätetypenbezeichnung BTH-RM230Z Schutzart IP21 Umgebungstemperatur 0 … 50 °C Max. Luftfeuchtigkeit 80 % (nicht kondensierend) Gehäuse Abmessungen (B × H × T) 86 × 87 × 35 mm Gewicht 131 g Funkprotokoll ZigBee 3.0 Funkfrequenz 2,4 – 2,4835 GHz Max. Sendeleistung 10 dBm Funkreichweite im freien Feld < 100m Softwareklasse Empfängerkategorie Versorgungsspannung 230 V /50 Hz Max.
-
Seite 16: Serviceinformation
Ersatzteile / Zubehör Informationen rund um verfügbare Ersatzteile oder Zubehör erhalten Sie unter: https://www.bosch-smarthome.com/rom/ spareparts Serviceinformation Robert Bosch Smart Home GmbH Schockenriedstraße 17 70565 Stuttgart-Vaihingen Germany service@bosch-smarthome.com @ www.bosch-smarthome.com/service 8-750-002-396 V002 09/2022...
