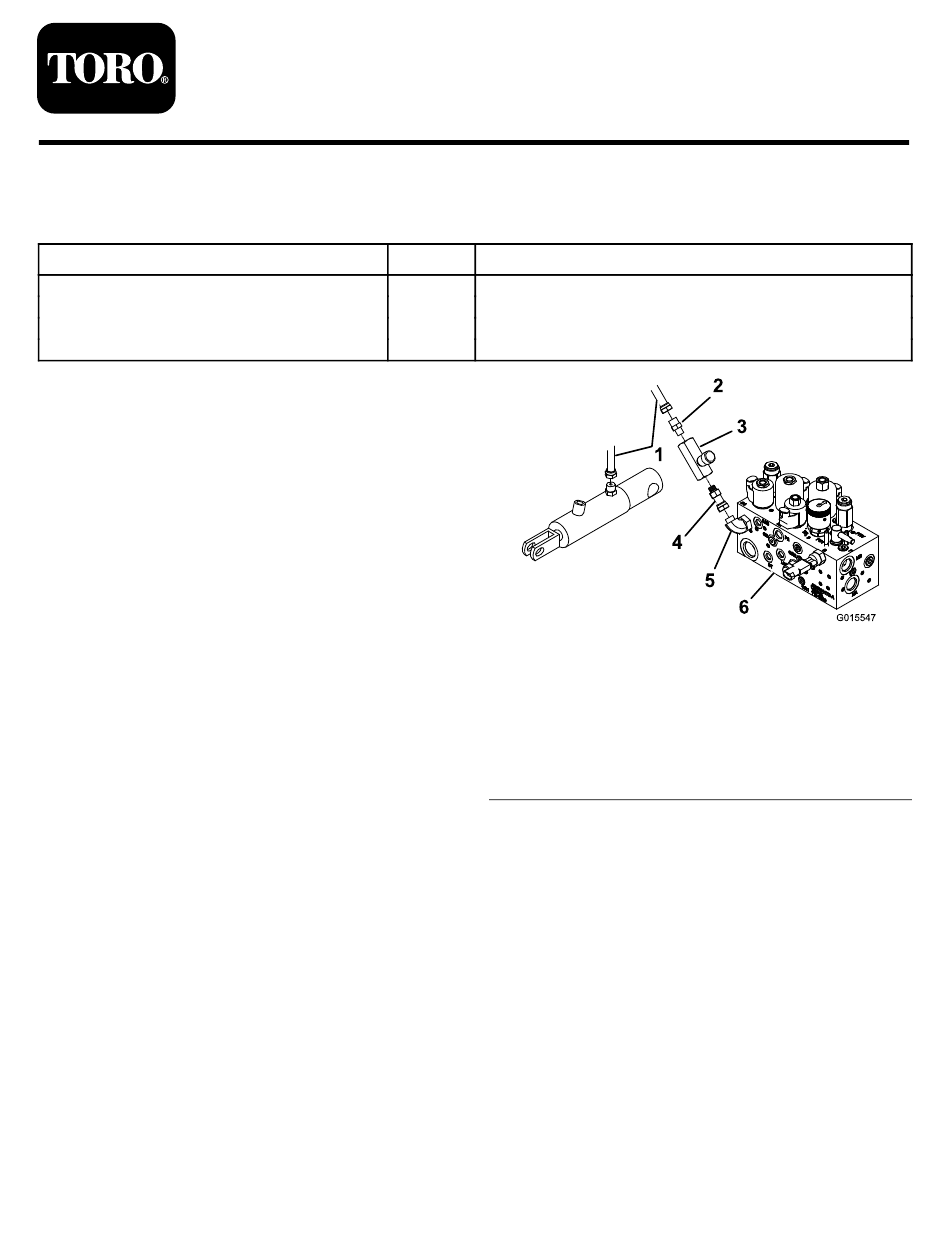

Toro 119-4120 Installationsanweisungen

Absenkkit für mittlere Spindel
Greensmaster 3150 - Zugmaschine mit Zweiradantrieb
Modellnr. 119-4120
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Flusssteuerungsöffnungsventil
Gerades Adapteranschlusssstück
Gerader Drehzapfenanschluss
Hydraulikschlauch (25,40 cm)
Einbauen des Kits
1. Senken Sie die Mähwerkspindeln auf den Boden ab.
2. Stellen Sie den Motor ab, warten Sie, bis alle sich
bewegenden Teile zum Stillstand gekommen sind,
und ziehen Sie den Zündschlüssel ab.
3. Nehmen Sie den Schlauch vom unteren Ende des
mittleren Mähwerkzylinders und vom Verteiler ab.
Hinweis: Werfen Sie den Schlauch weg.
4. Befestigen Sie das gerade Adapteranschlussstück
und den geraden Drehzapfenanschluss
am Flusssteuerungsöffnungsventil, wie in
Bild 1 dargestellt.
Wichtig: Diese Anschlussstücke müssen
richtig am Ventil angebracht werden. Auf das
Ventilgehäuse ist eine schematische Darstellung
aufgestanzt.
© 2011—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Menge
1
1
Bauen Sie das Kit ein.
1
1
1. Hydraulikschlauch
2. Gerades Adapteranschlusssstück
3. Flusssteuerungsöffnungsventil
4. Gerader Drehzapfenanschluss
5. Winkelanschluss
6. Verteilerblock
5. Befestigen Sie ein Ende des neues Schlauchs aus
6. Schließen Sie das andere Ende des neuen Schlauchs
7. Befestigen Sie den geraden Drehzapfenanschluss am
8. Ziehen Sie die Schlauchenden und die
Registrieren Sie Ihr Produkt unter www.Toro.com.
Installationsanweisungen
Verwendung
Bild 1
dem Kit am geraden Adapteranschlussstück an der
Flusssteuerung.
am unteren Ende des Zylinders an.
Flusssteuerungsöffnungsventil am Winkelanschluss
am Verteilerblock (Bild 1).
Hinweis: Sie müssen den Winkelanschluss
ggf. am Block drehen, damit das
Flusssteuerungsöffnungsventil Platz hat.
Stellen Sie sicher, dass der neue Schlauch den Sitz
nicht berührt.
Anschlussstücke fest.
Form No. 3365-640 Rev A
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
