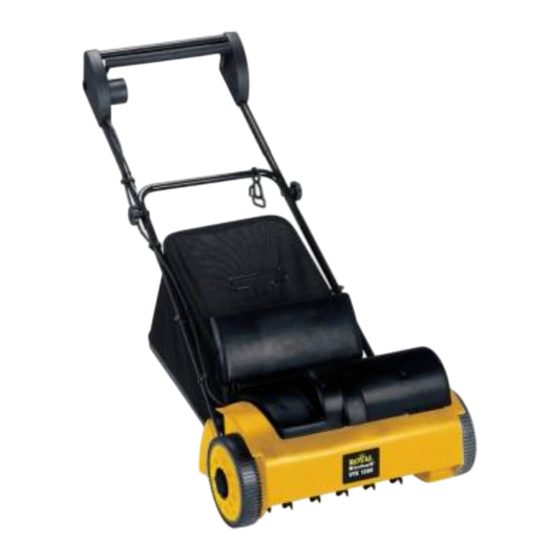

- Seite 1 Anleitung VTK 1200 Einhell 31.01.2003 11:48 Uhr Seite 1 ® Bedienungsanleitung Elektro-Vertikutierer 1200 V T K Art-Nr.: 34.204.21 I.-Nr.: 01012...
-
Seite 2: Inhaltsverzeichnis
Anleitung VTK 1200 Einhell 31.01.2003 11:48 Uhr Seite 2 Bitte Seite 2-5 ausklappen Inhaltsverzeichnis 11. Allgemeine Sicherheitsvorschriften 12. Aufbauübersicht (siehe Abb.1) 13. Beschreibung der Hinweis-Logos (siehe Abb. 14. Ordnungsgemäßer Gebrauch 15. Zusammenbau des Vertikutierers 16. Einstellung der Vertikutiertiefe 17. Inbetriebnahme 18. - Seite 3 Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 3...
- Seite 4 Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 4...
- Seite 5 Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 5...
- Seite 6 Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 6...
- Seite 7 Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 7...
-
Seite 8: Allgemeine Sicherheitsvorschriften
Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 8 Bevor Sie mit diesem Elektrovertikutierer arbeiten, Achten Sie auf Verlängerungsleitungen, welche lesen Sie die nachstehenden Sicherheitsvorschriften Sie für den Betrieb benötigen. 12. Während des Vertikutierens ist immer festes, und die Bedienungsanleitung aufmerksam durch. -
Seite 9: Beschreibung Der Hinweis-Logos (Siehe Abb. 2)
Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 9 2. Aufbauübersicht (siehe Bild 1) 25. Wenn ein Fremdkörper getroffen wurde, suchen Sie nach Beschädigungen am Vertikutierer und führen Sie die erforderlichen Reparaturen durch, 1. Ein/Aus-Schalthebel bevor Sie erneut starten und mit dem Vertiku- 2. -
Seite 10: Zusammenbau Des Vertikutierers
Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 10 5. Zusammenbau des Vertikutierers Risse durch Alterung der Isolation Knickstellen durch unsachgemäße Befestigung oder Führung der Geräteanschlußleitung Der Vertikutierer ist bei Auslieferung demontiert. Solche schadhaften Geräteanschlußleitungen Die Auswurfklappe und der komplette Schubbügel werden verwendet, obwohl sie aufgrund der müssen vor dem Gebrauch des Vertikutierers... -
Seite 11: Einstellung Der Vertikutiertiefe
Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 11 Montage des Fangsackes (Abb. 12-15): Bevor Sie Reparatur oder Wartungsarbeiten am Stecken Sie den kleinen Rahmen von vorne in Gerät vornehmen, müssen Sie sich vergewissern, den großen Rahmen (Bild 12). daß sich die Messerwalze nicht dreht und das Gerät Stülpen Sie den Fangsack über das Bügelge-... -
Seite 12: Wartung Und Pflege
Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 12 10. Auswechseln der Messerwalze ten und warten bis die Messerwalze vollkommen still steht. Kontrollieren Sie anschließend den Zustand der Messerwalze. Falls diese beschädigt ist muß sie Aus Sicherheitsgründen empfehlen wir, den Aus- ausgewechselt werden (siehe 10.). -
Seite 13: Fehlersuchplan
Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 13 13. Fehlersuchplan Fehler Mögliche Ursachen Beseitigung Motor läuft nicht an a) Kein Strom im Stecker a) Leitung und Sicherung überprüfen b) Kabel defekt b) überprüfen c) Schalter Stecker c) durch Kundendienst-... -
Seite 14: Ersatzteilliste Vtk 1200
Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 14 Ersatzteilliste VTK 1200 Art.Nr. 34.204.21, I-Nr. 01012 Pos. Beschreibung Ersatzteilnr. Schalter komplett mit Kabel und Schubbügel-Oberteil 34.204.31.01 Schubbügel Unterteil 34.204.31.02 Befestigungsrohr abgewinkelt 34.204.31.03 Auswurfklappe 34.204.31.04 Rad komplett mit Tiefenverstellung 34.204.31.05 Rolle mit Halterung 34.204.31.06... - Seite 15 Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 15 Ersatzteilzeichnung VTK 1200 Art.Nr. 34.204.21, I-Nr. 01012...
-
Seite 16: Eg-Konformitätserklärung
Anleitung VTK 1200 Einhell 31.01.2003 11:49 Uhr Seite 16 ® EG Konformitätserklärung EC Declaration of Conformity Déclaration de Conformité CE EC ∆ λωση περι της ανταπ κρισης EC Conformiteitsverklaring Dichiarazione di conformità CE Declaracion CE de Conformidad EC Overensstemmelseserklæring Declaração de conformidade CE EU prohlášení... -
