Technische Angaben

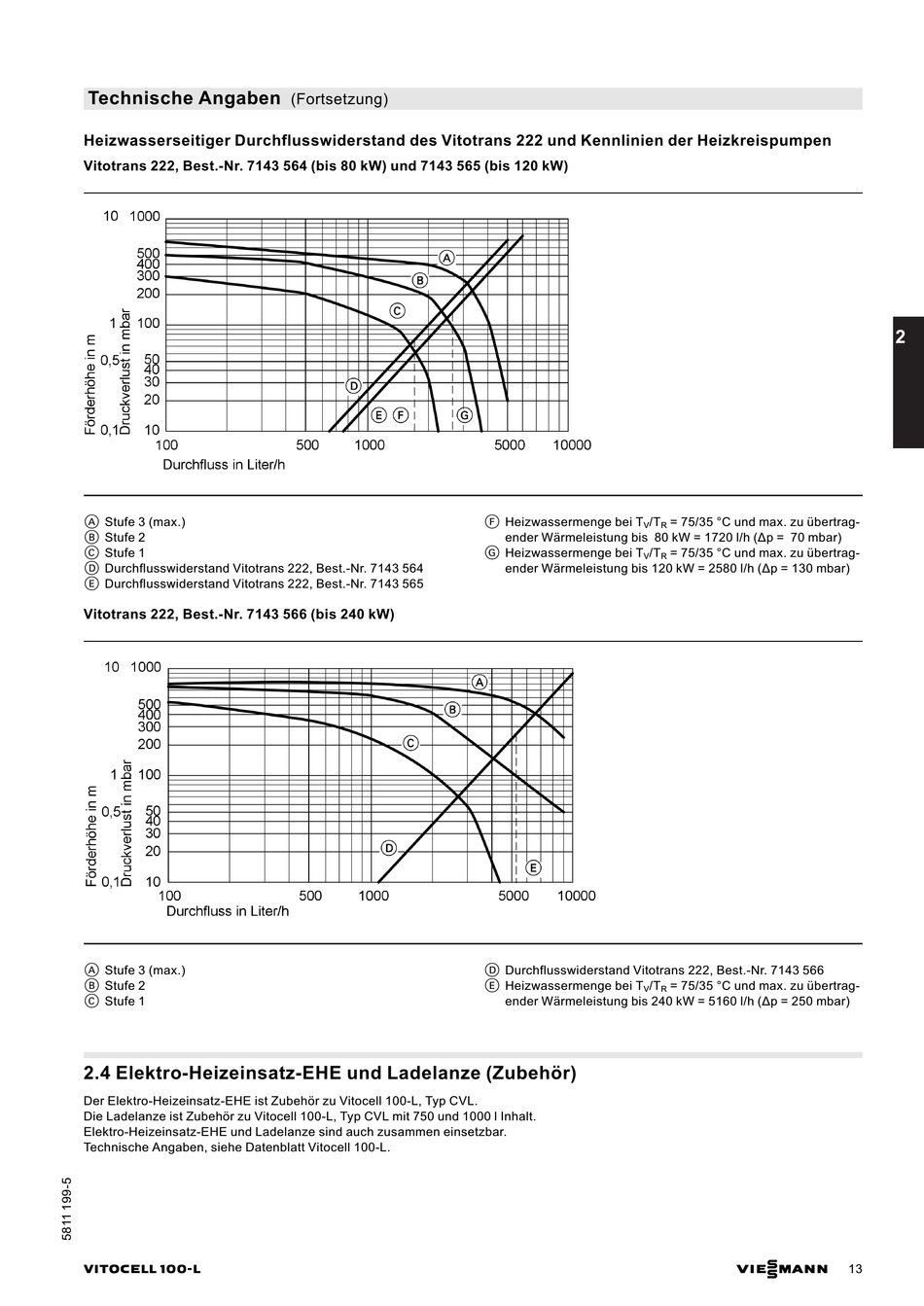

Heizwasserseitiger Durchflusswiderstand des Vitotrans 222 und Kennlinien der Heizkreispumpen

Vitotrans 222, Best.-Nr. 7143 564 (bis 80 kW) und 7143 565 (bis 120 kW)
A Stufe 3 (max.)
B Stufe 2
C Stufe 1
D Durchflusswiderstand Vitotrans 222, Best.-Nr. 7143 564
E Durchflusswiderstand Vitotrans 222, Best.-Nr. 7143 565
Vitotrans 222, Best.-Nr. 7143 566 (bis 240 kW)
A Stufe 3 (max.)
B Stufe 2
C Stufe 1
2.4 Elektro-Heizeinsatz-EHE und Ladelanze (Zubehör)
Der Elektro-Heizeinsatz-EHE ist Zubehör zu Vitocell 100-L, Typ CVL.
Die Ladelanze ist Zubehör zu Vitocell 100-L, Typ CVL mit 750 und 1000 l Inhalt.
Elektro-Heizeinsatz-EHE und Ladelanze sind auch zusammen einsetzbar.
Technische Angaben, siehe Datenblatt Vitocell 100-L.
VITOCELL 100-L
(Fortsetzung)
F Heizwassermenge bei T
/T
V
ender Wärmeleistung bis 80 kW = 1720 l/h (Δp = 70 mbar)
G Heizwassermenge bei T
/T
V
ender Wärmeleistung bis 120 kW = 2580 l/h (Δp = 130 mbar)
D Durchflusswiderstand Vitotrans 222, Best.-Nr. 7143 566
E Heizwassermenge bei T
/T
V
ender Wärmeleistung bis 240 kW = 5160 l/h (Δp = 250 mbar)
= 75/35 °C und max. zu übertrag-
R
= 75/35 °C und max. zu übertrag-
R
= 75/35 °C und max. zu übertrag-
R
