Makita DT 2000 Montageanleitung Seite 24

H
I
5
6
II
I
1 2
3
J
3
1
K
24
2
1 3
4
7
4
2 - 3 mm
2
B
A

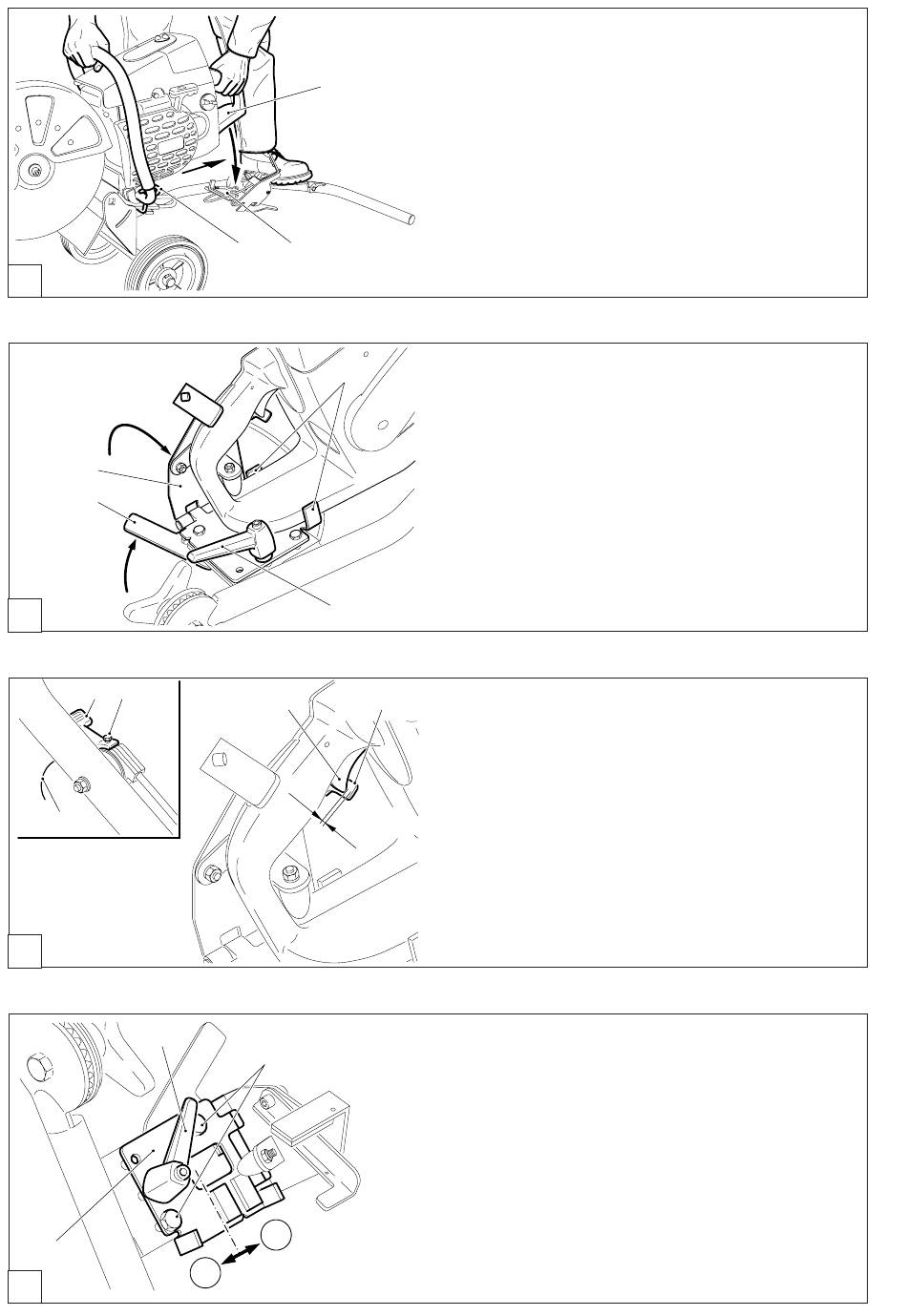

Montaggio della troncatrice a mola
Poggiare a terra il carrello di guida sostenendolo
dall'impugnatura tubolare.
Con il piede tener ferma l'impugnatura tubolare.
Tener ferma la troncatrice come mostrato dalla figura,
agganciarla all'archetto di serraggio (1) su entrambi i lati e
tirare facendola retrocedere fino ad arresto, spingendo la
calotta di protezione per le mani (2) verso la lamiera di supporto
(3).
Spingere la troncatrice a mola tra le due prese (4) sulla lamiera
di supporto.
Ribaltare (I) l'arco di fissaggio (5) e fermarlo (II) con la lamiera
eccentrica.
Bloccare la lamiera eccentrica (7) con la leva di chiusura rapida.
5
Regolare la leva del gas.
Girare la leva del gas (1) facendola retrocedere fino ad arresto
(in posizione parallela rispetto all'impugnatura tubolare)
Svitare la vite (2) della leva del gas.
Prendere l'estremità della fune (3) e tirarla fino a raggiungere
una distanza tra la leva di azionamento del gas (5) e la leva
del gas della troncatrice a mola (4) di ca. 2-3 mm.
Bloccare la fune con la vite (2).
Regolazione della guida per taglio diritto
Se il carrello di guida durante l'esecuzione di un taglio con la
troncatrice a mola dovesse deviare dalla linea di demarcazione
del taglio diritto - verso sinistra o verso destra - si può
correggere la traiettoria spostando la lamiera di supporto (1).
Svitare i dadi dalle viti (2).
Allentare la leva di chiusura rapida (3).
Spostando la lamiera di supporto (1) nella direzione A si
corregge il taglio deviandolo verso sinistra.
Spostando la lamiera di supporto (1) nella direzione B si
corregge il taglio deviandolo verso destra.
