RUGGEDCOM RX1511
Montagehandbuch, 12/2019, C79000-G8900-1056-16
Erdungsklemme
6
Abbildung 2.11
Verdrahtung von DC-Reihenklemmen – Reihenklemme mit Schraubanschluss
für -12P-, -24P- und -48P-Netzgeräte
Verbinden Sie den Plusdraht der Spannungsquelle mit der Plusklemme (+) an der
Reihenklemme.
Verbinden Sie den Minusdraht der Spannungsquelle mit der Minusklemme (–)
an der Reihenklemme.
Montieren Sie bei Schraubklemmenleisten die Sicherheitsabdeckung.
Schraube
1
Sicherheitsabdeckung
2
Schraubklemmleiste
3
RUGGEDCOM RX1511-Gerät
4

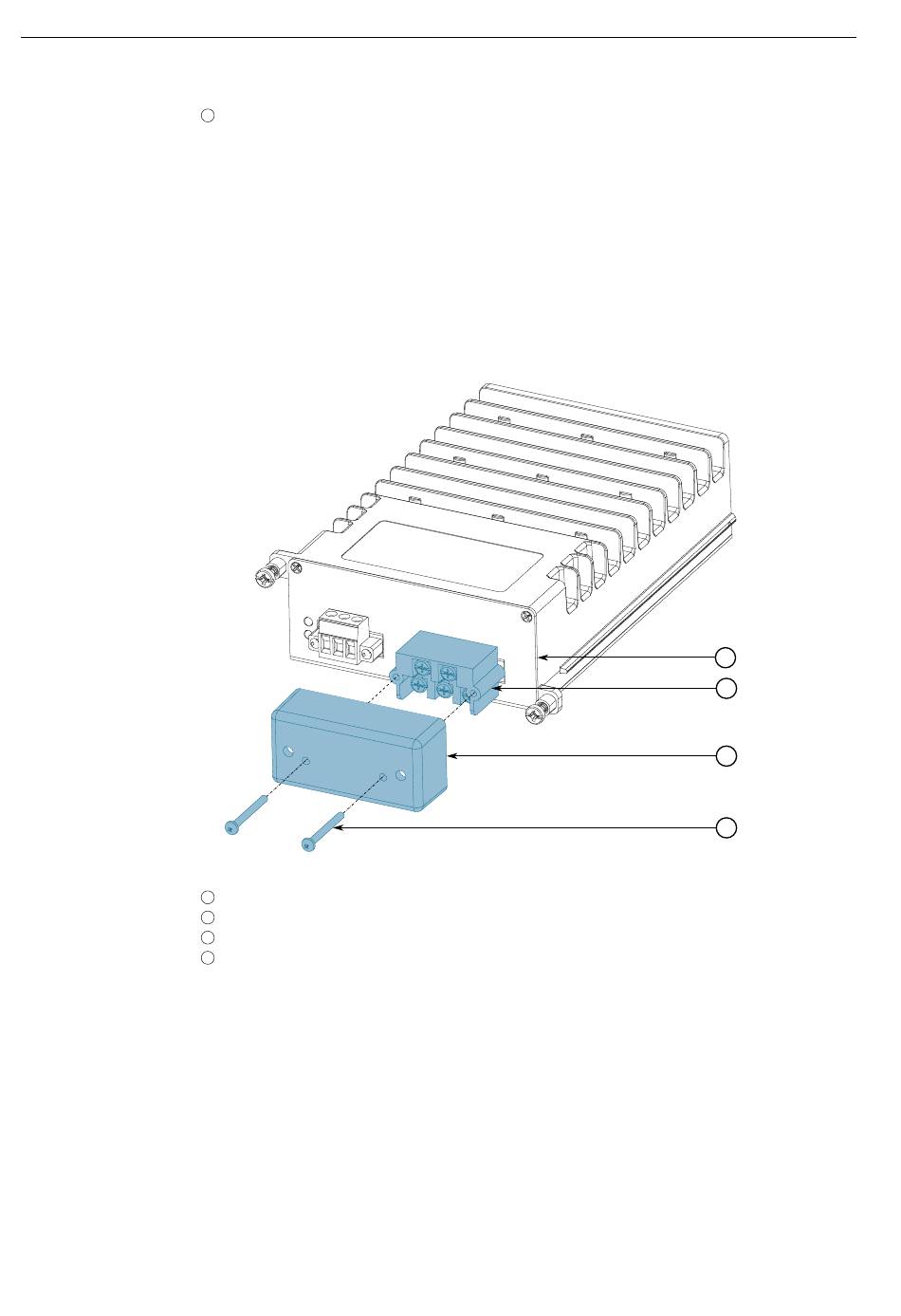

Abbildung 2.12
Montieren der Sicherheitsabdeckung
Befestigen Sie die Erdungsklemme der Stromquelle mit einem Ringkabelschuh
Nr. 10 und einer Schraube Nr. 10-32 am Erdungsanschluss des Geräts. Achten
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
Installieren des Geräts
4
3
2
1
