Kommunikationsports
Der RUGGEDCOM RSG2300P kann mit Kommunikationsports verschiedener Typen
ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern.

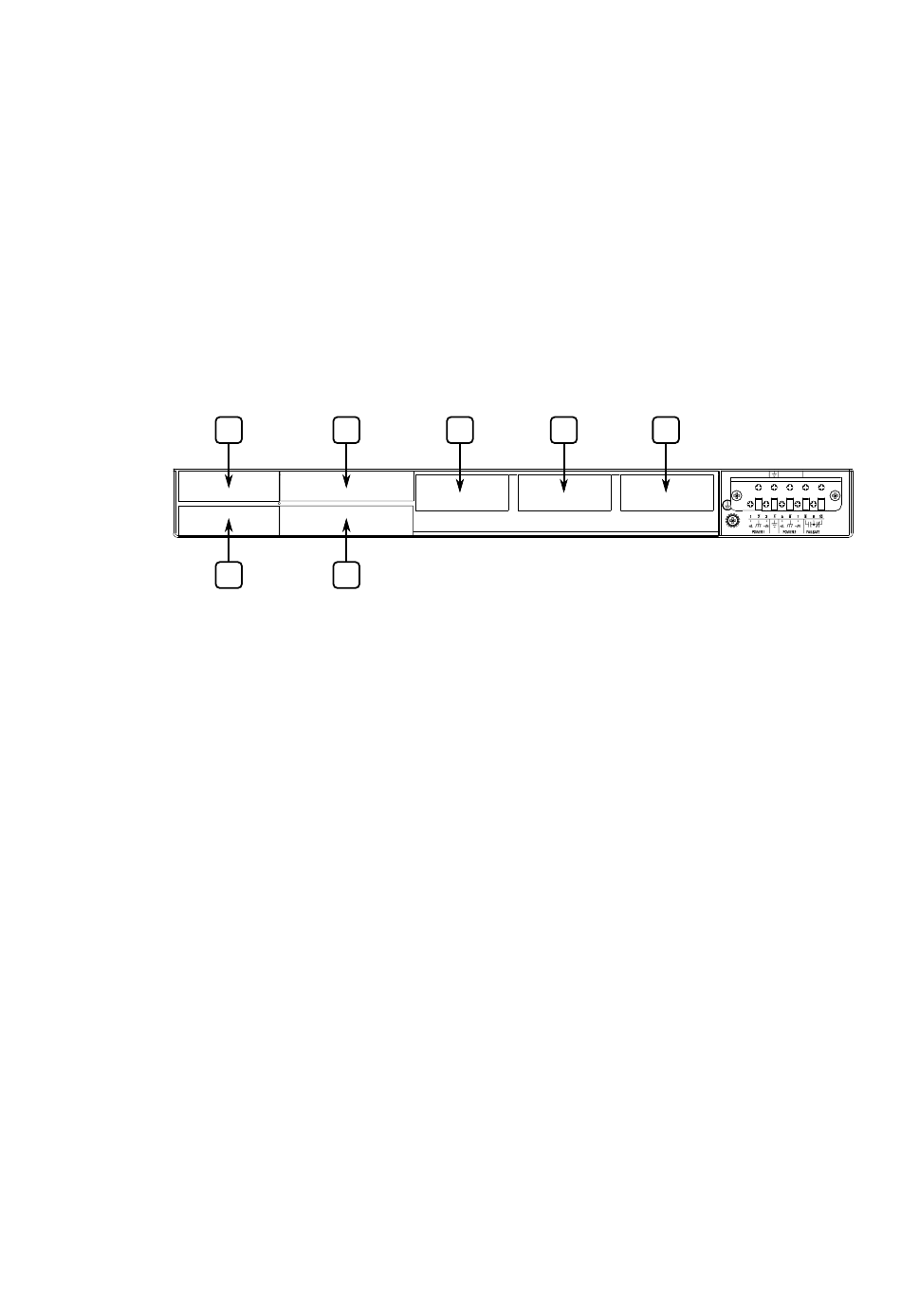

Modulzuweisung
Abbildung 4.1
Jeder Modultyp hat einen festen Platz im RUGGEDCOM RSG2300P-Gehäuse:
•
•
•
•
Die genaue Konfiguration des Geräts kann durch Lesen der Werksdaten-Datei
über die RUGGEDCOM RSG2300P -Bedienoberfläche ermittelt werden. Weitere
Informationen zum Lesen der Werksdaten-Datei finden Sie im RUGGEDCOM ROS
Konfigurationshandbuch zum RUGGEDCOM RSG2300P.
Port-LEDs
Jeder Kommunikationsport verfügt über eine LED, die den Portzustand (Verbindung/
Aktivität) anzeigt.
RUGGEDCOM RSG2300P
Montagehandbuch, 04/2021, C79000-G8900-1047-17
1
3
2
4
Modulzuweisung
Steckplatz 1 unterstützt ein Glasfaser- oder Kupfermodul mit zwei Ports oder ein
zusätzliches Modul 10/100Base-TX 802.3af (PoE) mit zwei Ports für Extra-PoE-
Ports
Steckplatz 2 beherbergt ein Standardmodul 10/100Base-TX 802.3af (PoE) mit
zwei Ports
Steckplatz 3 und 4 unterstützen eine beliebige Kombination aus Gigabit-
Ethernet-Ports mit zwei Ports (1 GBit/s)
Steckplätze 5, 6 und 7 beherbergen 10/100TX-Kupfer-RJ45-Ethernet-Ports mit 8
Ports, insgesamt 24 Ports
5
6
4
7
23
