vorinstalliert werden. Mit Hilfe der Adapter kann das Gerät auf eine Hutschiene
(35 mm oder 1,4 in) geschoben werden.
Eine Hutschienenmontage wird in Umgebungen mit konstanten Vibrationen nicht
empfohlen.
Gehen Sie wie folgt vor, um das Gerät auf einer DIN-Schiene zu montieren:
1.
2.
2.3.3
Montage des Geräts in einer Schalttafel
Für die Montage in einer Schalttafel kann der RUGGEDCOM RSG2300P mit zwei
jeweils auf den Gehäuseseiten vormontierten Hutschienen-Adaptern ausgeliefert
werden. Mithilfe der Adapter ist es möglich, das Gerät mit Schrauben an einer
Schalttafel zu befestigen.
RUGGEDCOM RSG2300P
Montagehandbuch, 04/2021, C79000-G8900-1047-17
NOTICE
Richten Sie die Adapter auf die Hutschienen aus und schieben Sie das Gerät in
Position.
2
3
Schalttafel-/Hutschienen-Adapter
1
Hutschiene
2
Schraube
3

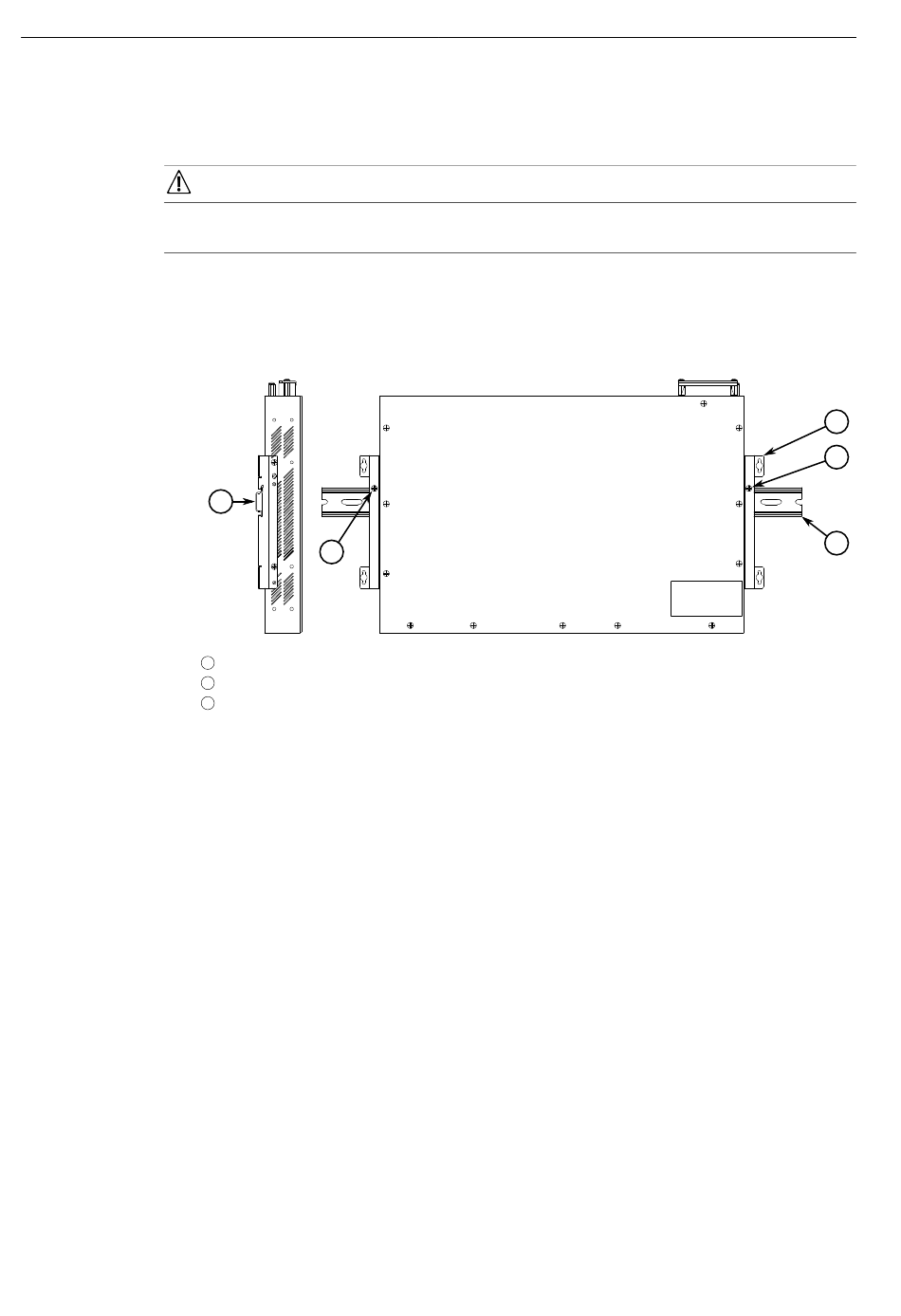

Abbildung 2.2
Montage auf Hutschiene
Befestigen Sie eine der mitgelieferten Schrauben auf jeder Seite des Geräts, um
die Adapter an den Hutschienen zu sichern.
2.3.3 Montage des Geräts in einer Schalttafel
Installation des Geräts
1
3
2
11
