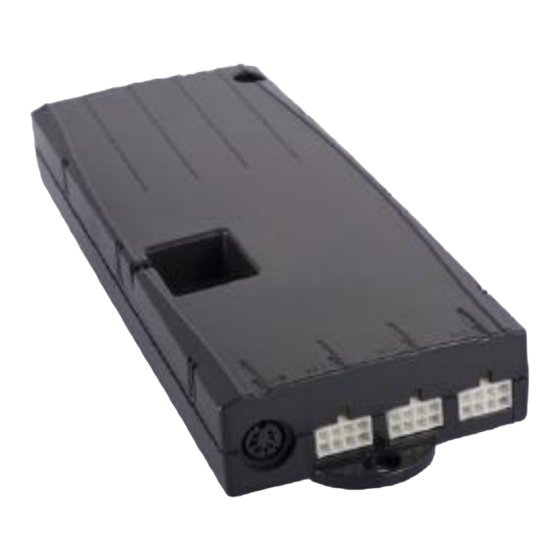

- Seite 1 COMPACT Firmware-Version 1.9 Dokument Rev1 LOGIC Bedienungsanleitung office Motorsteuerung für einen elektrisch höhenverstellbaren Arbeitsplatz...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorwort ..............................4 Bestimmungsgemäße Verwendung ..................... 4 Leistungsmerkmale der Motorsteuerung COMPACT .............. 4 Zielgruppe und Vorkenntnisse ..................... 5 Verwendete Symbole in Sicherheitshinweisen ................5 Lieferumfang ..........................6 Auspacken............................ 6 Sicherheitshinweise ........................6 1.7.1 Allgemeine Sicherheitshinweise ....................7 1.7.2 Wichtige Hinweise für Wiederverkäufer ................... 9 1.7.3 Wichtiger Service-Hinweis ....................... - Seite 3 Anzeige von Fehlermeldungen durch LEDs ................34 Klick-Codes ..........................37 Bohrschablone ........................... 37 Weiterführende Informationen ......................39 Endgültige Entsorgung ....................... 39 Technische Daten ........................39 Optionale Produkte ........................39 Herstellerangaben ........................39...
-
Seite 4: Vorwort
Dank, dass Sie sich für eine Motorsteuerung COMPACT für einen elektrisch höhenverstellbaren Arbeitsplatz der Firma LOGICDATA Electronic & Software Entwicklungs GmbH entschieden haben. Sie haben ein Produkt erworben, das allen sicherheitstechnischen Anforderungen entspricht und nach neuestem Stand der Technik entwickelt wurde. -
Seite 5: Zielgruppe Und Vorkenntnisse
1.3 Zielgruppe und Vorkenntnisse Diese Betriebsanleitung richtet sich an folgende Personengruppe: Inbetriebnahmepersonal, das die höhenverstellbaren Arbeitsplätze montiert und in Betrieb nimmt (Motorsteuerung und Motor montieren, Motorsteuerung konfigurieren, etc.) Möbelaufsteller, Wartungspersonal, das die höhenverstellbaren Arbeitsplätze in Verkaufsräumen oder beim Endkunden in Betrieb setzt Zum Inbetriebnehmen, Montieren, Konfigurieren von höhenverstellbaren Arbeitsplätzen, die mit der Motorsteuerung COMPACT gesteuert werden, sind folgende Kenntnisse Voraussetzung:... -
Seite 6: Lieferumfang
1.5 Lieferumfang Der Standardlieferumfang für eine Motorsteuerung COMPACT besteht aus folgenden Komponenten: Abbildung 1: Lieferumfang Motorsteuerung COMPACT Hinweis: Stromversorgungskabel können separat bestellt werden. 1.6 Auspacken Die Motorsteuerung COMPACT ist in einem Karton verpackt. Einige Komponenten sind zusätzlich in Kunststofffolie verschweißt. Zum Auspacken gehen Sie wie folgt vor: 1. -
Seite 7: Allgemeine Sicherheitshinweise
Stromversorgungskabel ist verboten! Gefahr: Das Anschließen von selbstgebauten Produkten an die Motorsteuerung ist untersagt! Nur für LOGICDATA Motorsteuerungen geeignete Komponenten verwenden, da es sonst zu Beschädigung oder Zerstörung des Gerätes kommen kann! Achtung: Vor dem An- und Ausstecken von Handschaltern müssen Sie unbedingt das Stromversorgungskabel vom Netzstecker ziehen! Gefahr: Bei einer Störung (z.B. - Seite 8 Gefahr: Umbauten bzw. Veränderungen an der Motorsteuerung, an Bedienelementen und an Handschaltern sind verboten! Gefahr: Die Motorsteuerung COMPACT darf nicht in explosionsfähiger Atmosphäre betrieben werden! Gefahr: Im Fehlerfall (Motor- oder Bauteilfehler) kann es vorkommen, dass sich die Tischplatte bei jedem Losfahrversuch ein Stück bewegt, bevor die Sicherheitsabschaltung einsetzt.
-
Seite 9: Wichtige Hinweise Für Wiederverkäufer
1.7.2 Wichtige Hinweise für Wiederverkäufer Unter Wiederverkäufer verstehen wir solche Unternehmen, die Motorsteuerungen COMPACT LOGICDATA erwerben und in Ihre eigenen Produkte (z.B. höhenverstellbare Arbeitsplätze) einbauen. Hinweis: Aus Gründen der EU-Konformität und der Produktsicherheit empfehlen wir, den Anwendern Ihrer Produkte eine Betriebsanleitung in der jeweiligen EU-Amtssprache zur Verfügung zu stellen. -
Seite 10: Montageanleitung Compact Eco
2 Schrauben an den vorgebohrten Stellen. 5. Ziehen Sie die Schrauben an. Hinweis: LOGICDATA empfiehlt Linsenkopfschrauben DIN7981C 4,8xL mit einem Linsenkopfdurchmesser von 9,5mm. Die Länge L der Schraube muss zur Tischplattendicke passen. Das Anziehdrehmoment ist abhängig vom Material der Tischplatte, sollte aber 2Nm... -
Seite 11: Inbetriebnahme
Inbetriebnahme Inbetriebnahme gehören jene Tätigkeiten, erforderlich sind, damit elektrisch höhenverstellbarer Arbeitsplatz mit Hilfe der Motorsteuerung COMPACT höhenverstellt werden kann. Voraussetzungen für die Inbetriebnahme sind: die Motorsteuerung COMPACT ist montiert (wie in Kapitel 2 erklärt) die Tischsäulen für die Verstellung der Tischplatte sind montiert Gefahr: Die Inbetriebnahme der Motorsteuerung darf nur durch kundiges Fachpersonal erfolgen! Kundiges Fachpersonal weist die erforderliche elektrotechnische Ausbildung auf und ist mit dieser Betriebsanleitung vertraut. -
Seite 12: Vorgangsweise Bei Der Inbetriebnahme
Stecken Sie den Handschalter an die 7-polige Handschalterbuchse (HS). Hinweis: Für die Motorsteuerung COMPACT können Sie aus einer großen Auswahl aus Handschaltern der Firma LOGICDATA wählen! Informationen zu verfügbaren Handschaltern finden Sie im aktuellen Produktkatalog und unter www.logicdata.at 3.2.3 Optionale Komponenten anschließen Wenn Sie ein Erdungskabel verwenden möchten, befestigen Sie es an einem Metallteil des Tisches. -
Seite 13: Stromversorgungskabel Anstecken
3.2.4 Stromversorgungskabel anstecken Achtung: Bevor Sie das Stromversorgungskabel anstecken, überprüfen Sie nochmals, Ob die Netzspannung dem Typenschild Ihrer Steuerung entspricht ob alle Komponenten an den richtigen Buchsen angesteckt sind ob das Erdungskabel befestigt ist, falls dieses benötigt wird Die Motorsteuerung COMPACT ist betriebsbereit, wenn das Stromversorgungskabel angesteckt ist! Hinweis: Je nach Parametrierung der Motorsteuerung COMPACT... -
Seite 14: Betrieb Der Motorsteuerung Compact Eco
Betrieb der Motorsteuerung COMPACT Um einen sicheren Betrieb der Motorsteuerung COMPACT zu gewährleisten, beachten Sie bitte folgende Sicherheitshinweise: Achtung: Halten Sie Kinder vom elektrisch höhenverstellbaren Arbeitsplatz bzw. von Motorsteuerung und Handschalter fern! Es könnte Verletzungsgefahr durch Spannung entstehen. Achtung: Ziehen Gewitter oder längerer... -
Seite 15: Abwärtsbewegung Der Tischplatte
4.1.2 Abwärtsbewegung der Tischplatte Diese Funktion dient zum einfachen Verstellen der Tischplattenposition nach unten. Dazu gehen Sie wie folgt vor: Drücken Sie diese Taste Tischplatte nach unten. Halten Sie diese Taste solange gedrückt, bis die gewünschte Tischplattenhöhe erreicht ist. Hinweis: Die Tischplatte bewegt sich solange nach unten, bis Sie die Taste loslassen, oder bis die minimale Tischplattenhöhe erreicht ist. -
Seite 16: Verstellung Der Tischplatte Zu Einer Gespeicherten Position
Hinweis: Welche Motorgruppe in der Lage ist, Memorypositionen zu speichern, hängt von den Softwareparametern der COMPACT ab. Wenn für beide Gruppen Memorypositionen gespeichert werden können, werden die aktuellen Positionen beider Gruppen gespeichert (auch wenn diese unterschiedlich sind). Wird eine Memoryposition angefahren, starten beide Gruppen zur selben Zeit, auch wenn deren Bewegungsrichtungen unterschiedlich sind. -
Seite 17: Höhenanzeige Der Tischplattenposition Ändern
4.2.3 Höhenanzeige der Tischplattenposition ändern Mit dieser Funktion können Sie die Höhenanzeige am Display ändern, nicht aber die Tischplattenposition der Tischplatte. Dazu gehen Sie wie folgt vor: Drücken Sie die Memorytaste. Am Display wird S – angezeigt. Drücken Sie für ca. 5 Sekunden die Taste Tischplatte nach unten (Pfeil nach unten). -
Seite 18: Manueller Reset
4.2.4 Manueller Reset Wenn die wirkliche Tischplattenposition nicht mehr mit der angezeigten Tischplattenposition oder eine bereits konfigurierte Motorsteuerung an einem anderen baugleichen elektrisch höhenverstellbaren Arbeitsplatz verwendet wird, müssen Sie einen Endlagenabgleich der untersten Tischplattenposition durchführen. Drücken Sie die Taste Tischplatte nach unten. Halten Sie die Taste Tischplatte nach unten solange gedrückt, bis die Tischplatte die unterste Tischplattenposition erreicht hat (programmierte Tischplattenposition). -
Seite 19: Endlagenabgleich (Kalibrations-Funktion)
Drücken Sie gleichzeitig die Memorypositionstasten 1, 2 und die Taste Tischplatte nach oben. Halten diese Tastenkombination ca. 3 Sekunden gedrückt. Lassen Sie dann die Tasten los. Am Display wird S und eine Nummer, z.B. S 5 angezeigt. Drücken Sie solange die Taste Tischplatte nach oben, bis am Display S 7 angezeigt wird. - Seite 20 Zum Einstellen des Endlagenabgleiches gehen Sie wie folgt vor: Am Display blinkt 068. Hinweis: 068 wird angezeigt, wenn das Display des Handschalters für die Ausgabe der Tischhöhe in Zentimetern konfiguriert ist. Wenn das Display für eine Ausgabe in Zoll konfiguriert ist, wird in diesem Schritt 027 angezeigt! Drücken Sie solange die Taste Tischplatte nach unten, bis die Tischplatte die untere Tischplattenposition erreicht hat.
-
Seite 21: Software-Abhängige Funktionen
4.3 Software-abhängige Funktionen Hinweis: Die Motorsteuerung COMPACT wird vor Auslieferung mittels Software parametriert. Die folgenden Funktionen sind nur dann verwendbar, wenn die Motorsteuerung entsprechend parametriert ist. 4.3.1 Langsame Fahrgeschwindigkeitsbereiche Diese Funktion (low speed area) bewirkt, dass während der Verstellung der Tischplatte die Geschwindigkeit vor dem Erreichen folgender Positionen automatisch verlangsamt wird: Oberste und unterste Tischplattenposition Alle gespeicherten Positionen (z.B.: Memory-Positionen, Container-Stop-Position) -
Seite 22: Container-Stop Und Shelf-Stop-Positionen
4.3.3 Container-Stop und Shelf-Stop-Positionen Diese beiden Features können eingesetzt werden, um den Fahrbereich des Tisches einzuschränken (wenn z.B. ein Container unter dem Tisch steht). Eine Container-Stop-Position kann in der unteren Hälfte des Fahrbereiches eingestellt werden, eine Shelf-Stop-Position in der oberen Hälfte. Wenn eine Container-Stop-Position gesetzt ist, wird diese als neue untere Endlage verwendet, eine Shelf-Stop- Position entspricht einer neuen oberen Endlage des Fahrbereichs. -
Seite 23: Plug Detection
Hinweis: Die Verfügbarkeit der Plug Detection hängt von den Motorgruppeneinstellungen in den Software-Parametern der COMPACT und den verwendeten Antrieben ab. Bitte kontaktieren Sie LOGICDATA für zusätzliche Informationen! 4.3.5 Auto Detect Number of Drives Die COMPACT kann automatisch die Anzahl der angesteckten Antriebe detektieren, somit kann bei der Inbetriebnahme festgelegt werden, ob z.B. -
Seite 24: Einschaltdauerüberwachung
Hinweis: Die Funktion der automatischen Erkennung der Motoranzahl hängt von den Motorgruppeneinstellungen in den Software-Parametern der COMPACT und den verwendeten Antrieben ab. Bitte kontaktieren Sie LOGICDATA für zusätzliche Informationen! 4.3.6 Einschaltdauerüberwachung Die Einschaltdauerüberwachung bewirkt, dass beim Erreichen einer definierten Einschaltdauer die Motorsteuerung eine definierte Zeit außer Betrieb ist (z.B. -
Seite 25: Anzahl Der Motoren Ändern
4.3.8 Anzahl der Motoren ändern Es ist möglich die Anzahl der Motoren, die von der COMPACT betrieben werden, zu ändern. Eine COMPACT-e-3 kann einen, zwei oder drei, eine COMPACT-e-2 einen oder zwei Motoren steuern, abhängig von den gewählten Einstellungen. Hinweis: Die Werkseinstellungen sind 3 Motoren für die COMPACT-e-3 und 2 Motoren für die COMPACT-e-2 Gefahr: Diese Funktion darf nur durch kundiges Fachpersonal ausgeführt werden! Eine falsche Anzahl der Motoren kann zu Schäden am Tisch führen! -
Seite 26: Steuerung Auf Werkseinstellungen Zurücksetzen (S0-Menü)
Wenn am Display 000 blinkt ist ein Reset nötig. Dieser Vorgang wird in Kapitel 4.2.4 erläutert. Wenn am Display 068 blinkt ist ein Endlagenabgleich nötig. Dieser Vorgang wird in Kapitel 4.2.6 erläutert. Hinweis: 068 wird angezeigt, wenn das Display des Handschalters für die Ausgabe der Tischhöhe in Zentimetern konfiguriert ist. -
Seite 27: Auffahrschutz
Werkseinstellungen zurückzusetzen und ein manueller Reset durchzuführen. Auffahrschutz 5.1 Intelligent System Protection (ISP) ISP ist ein Auffahrschutz, der von LOGICDATA nach neuestem Stand der Technik entwickelt wurde. Dadurch wird eine mögliche Quetschgefahr deutlich reduziert. Gefahr: In Ausnahmefällen kann jedoch trotz des Auffahrschutzes ISP Quetschgefahr bestehen, da für die Motorabschaltung nicht nur die Motorsteuerung, sondern das... -
Seite 28: Acs-Cb-Sens
Motorabschaltung nicht nur die Motorsteuerung, sondern das Zusammenwirken von Mechanik und Elektronik verantwortlich ist! Weiters wird die Abschaltempfindlichkeit durch die Mechanik, den Motor und die Umgebungsbedingungen beeinflusst! Daher kann LOGICDATA als Steuerungshersteller dieses Restrisiko nicht zur Gänze ausschließen und übernimmt keine Haftung! Abbildung 5: ACS-CB-SENS 5.3 Quetschschutzleisten... - Seite 29 Zusammenwirken von Mechanik und Elektronik verantwortlich ist! Weiters wird die Abschaltempfindlichkeit durch die Mechanik, den Motor und die Umgebungsbedingungen beeinflusst! Daher kann LOGICDATA als Steuerungshersteller dieses Restrisiko nicht zur Gänze ausschließen und übernimmt keine Haftung! Quetschschutzleisten werden mit der COMPACT folgendermaßen verbunden:...
-
Seite 30: Quetschschutzleisten Oder Sensoren Aktivieren
5.4 Quetschschutzleisten oder Sensoren aktivieren Hinweis: Der externe Sensor ACS-CB-SENS oder Quetschschutzleisten müssen per Parameter aktiviert werden. Hinweis: Eine Steuerung mit aktiviertem LogicConnector DATA ist zum Betreiben eines ACS-CB-SENS oder einer Quetschschutzleiste nötig. Achtung: Stecken Sie das Stromversorgungskabel erst an, wenn alle anderen elektrischen Verbindungen hergestellt sind! -
Seite 31: Drive Back
Motorabschaltung nicht nur die Motorsteuerung, sondern das Zusammenwirken von Mechanik und Elektronik verantwortlich ist! Weiters wird die Abschaltempfindlichkeit durch die Mechanik, den Motor und die Umgebungsbedingungen beeinflusst! Daher kann LOGICDATA als Steuerungshersteller dieses Restrisiko nicht zur Gänze ausschließen und übernimmt keine Haftung! Kaskadierung Die Kaskadierung ermöglicht durch die Verbindung von mehreren Steuerungen den Betrieb von bis zu... -
Seite 32: Anhang
Anhang In diesem Kapitel finden Sie Detailinformationen zu folgenden Themen: Mögliche Steuerungen und deren Behebung Fehlermeldungen am Display der Handschalter Anzeige der Fehlermeldungen durch LEDs Klick-Codes Bohrschablone 7.1 Mögliche Störungen und deren Behebung Antriebe funktionieren nicht mögliche Ursache Behebung Stromversorgungskabel ist nicht angesteckt Stecken Stromversorgungskabel Motorsteuerung an... - Seite 33 Am Display wird E + eine Fehlernummer angezeigt. Ursache Behebung An der Motorsteuerung COMPACT liegt Gehen Sie entsprechend der folgenden Fehlerliste ein interner Fehler an. vor. Nummer Beschreibung Behebung Interner Fehler Kanal 1 Schalten Sie die Motorsteuerung aus. Wenden Sie sich an den Kundendienst.
-
Seite 34: Anzeige Von Fehlermeldungen Durch Leds
Hinweis: Für weitere Informationen, die die Kaskadierung betreffen, entnehmen Sie bitte der Bedienungsanleitungen zur Kaskadierung von Motorsteuerungen. Bedienungsanleitungen finden sie im Downloadbereich der Homepage www.logicdata.at Hinweis: Die PowerFail Detection stellt Stromausfälle fest und speichert alle relevanten Daten bevor die Spannung unter ein kritisches Niveau fällt. - Seite 35 Gehen Sie entsprechend der unten angeführten Liste vor, wenn eine LED leuchtet oder blinkt. Fehlermeldung: Steuerungs-LED blinkt Beschreibung: Behebung: Interner Fehler Führen Sie einen Reset durch. Stecken Sie das Stromversorgungskabel ab und nach einigen Sekunden wieder an. Stecken Sie das Stromversorgungskabel ab und wenden Sie sich an den Kundendienst.
- Seite 36 Fehlermeldung: Eine Motorkanal-LED blinkt Beschreibung: Behebung: Kurzschluss im Motorkanal Stecken Sie die Motorsteuerung ab. (die LED über dem betroffenen Kanal blinkt) Beheben Sie den externen Kurzschluss. Nehmen Sie die Motorsteuerung wieder in Betrieb. Fehlermeldung: Eine Motorkanal-LED leuchtet Beschreibung: Behebung: Motor fehlt Stecken Sie an der betroffenen Buchse den (die LED über dem betroffenen Kanal leuchtet) korrekten Motor an.
-
Seite 37: Klick-Codes
7.4 Klick-Codes Sobald die COMPACT mit Strom versorgt wird, nutzt die Steuerung die eingebauten Relais um den Benutzer akustisch über den System-Status, sowie über den Grund der letzten Abschaltung zu informieren. Die nachfolgende Tabelle zeigt, wie die Anzahl der Klicks mit den verschiedenen Informationen zusammenhängt. -
Seite 39: Weiterführende Informationen
8.2 Technische Daten Hinweis: Die technischen Daten Ihrer Motorsteuerung finden Sie im entsprechenden Datenblatt. 8.3 Optionale Produkte Hinweis: Informationen zu verfügbaren optionalen Produkten finden Sie im aktuellen Produktkatalog und unter www.logicdata.at 8.4 Herstellerangaben LOGICDATA Tel.: +43 (0)3462 5198 0 Electronic & Software Entwicklungs GmbH...
