Kommunikations-Ports

Der RUGGEDCOM RSL910 kann mit Kommunikationsports verschiedener Typen
ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern.
1
2
1
2
3

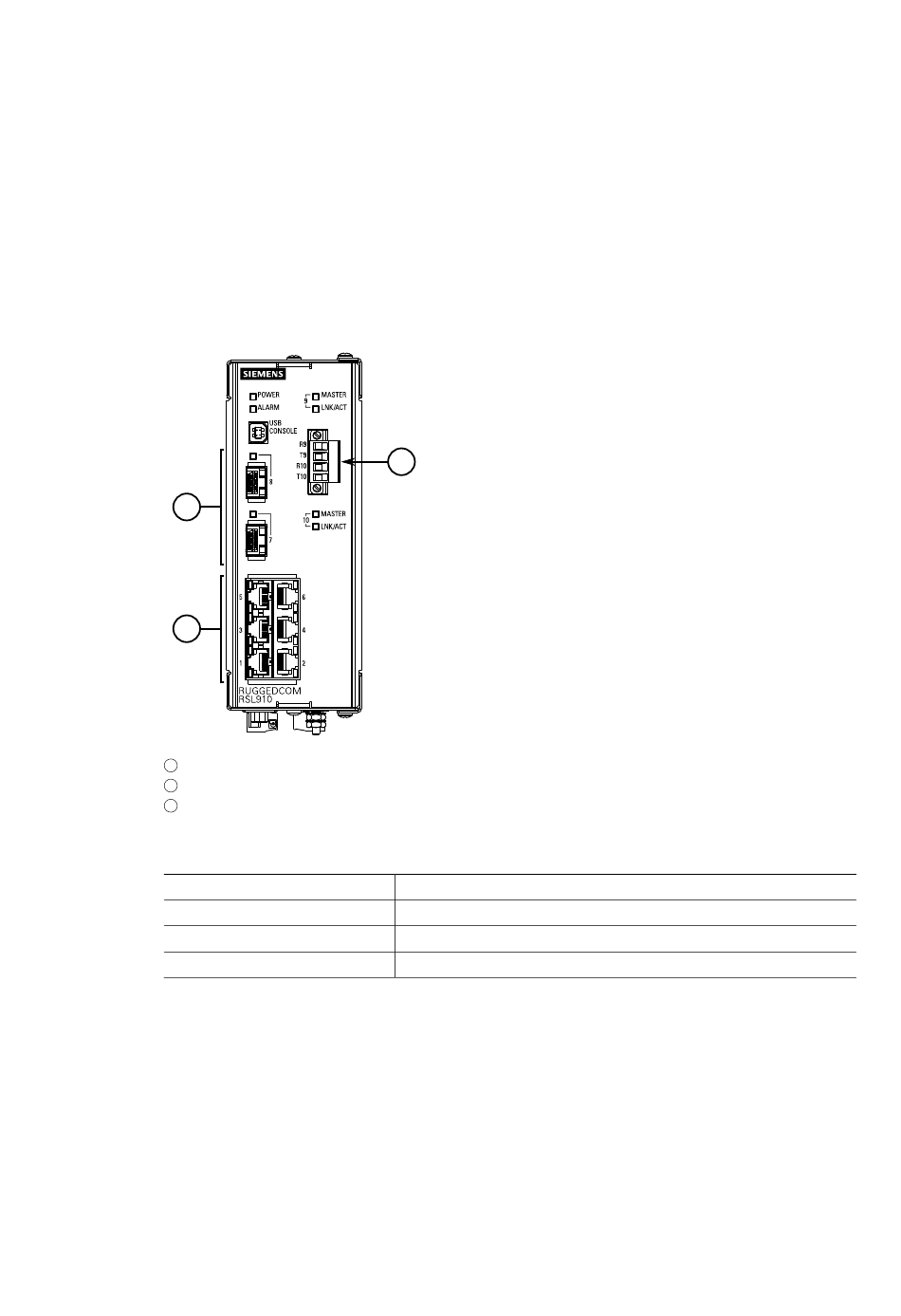

Abbildung 4.1
4.1

Ethernet-Ports in Kupfertechnik

Der RUGGEDCOM RSL910 unterstützt mehrere 10/100Base-TX-Ethernet-Ports, die
den Anschluss an geschirmte oder ungeschirmte, paarweise verdrillte Standardkabel
der Kategorie 5 (CAT-5) mit RJ45-Steckverbindern ermöglichen.
RUGGEDCOM RSL910
Montagehandbuch, 12/2020, C79000-G8900-1305-11
Ports 7 und 8
Ports 1 bis 6
Ports 9 und 10
Port-Zuweisung
Port
1 bis 6
7 und 8
9 und 10
3
Ethernet-Ports in Kupfertechnik (10/100Base-TX)
SFP-Transceiver (1000Base-TX/BX/FX/SX/LX)
Universelle EoVDSL-Ports
Typ
4
