Layer 3
8.1.9 Beispiel: Konfigurieren von Layer-3-Switching mit mehreren Switches
Die folgende Topologie zeigt ein Szenario, in dem zwei Hosts in getrennten
Netzwerken mit zwei als Layer-3-Switches konfigurierten RUGGEDCOM ROS -Geräten
verbunden sind. Bidirektionaler Datenverkehr wird zwischen den zwei Hosts über die
RUGGEDCOM ROS-Geräte gesendet.
Die gezeigten Werte sind spezifisch für die vorgegebene Topologie. Die
tatsächlichen Werte können sich je nach Konfiguration des Benutzers unterscheiden.
HOST 1
1
2
3
4

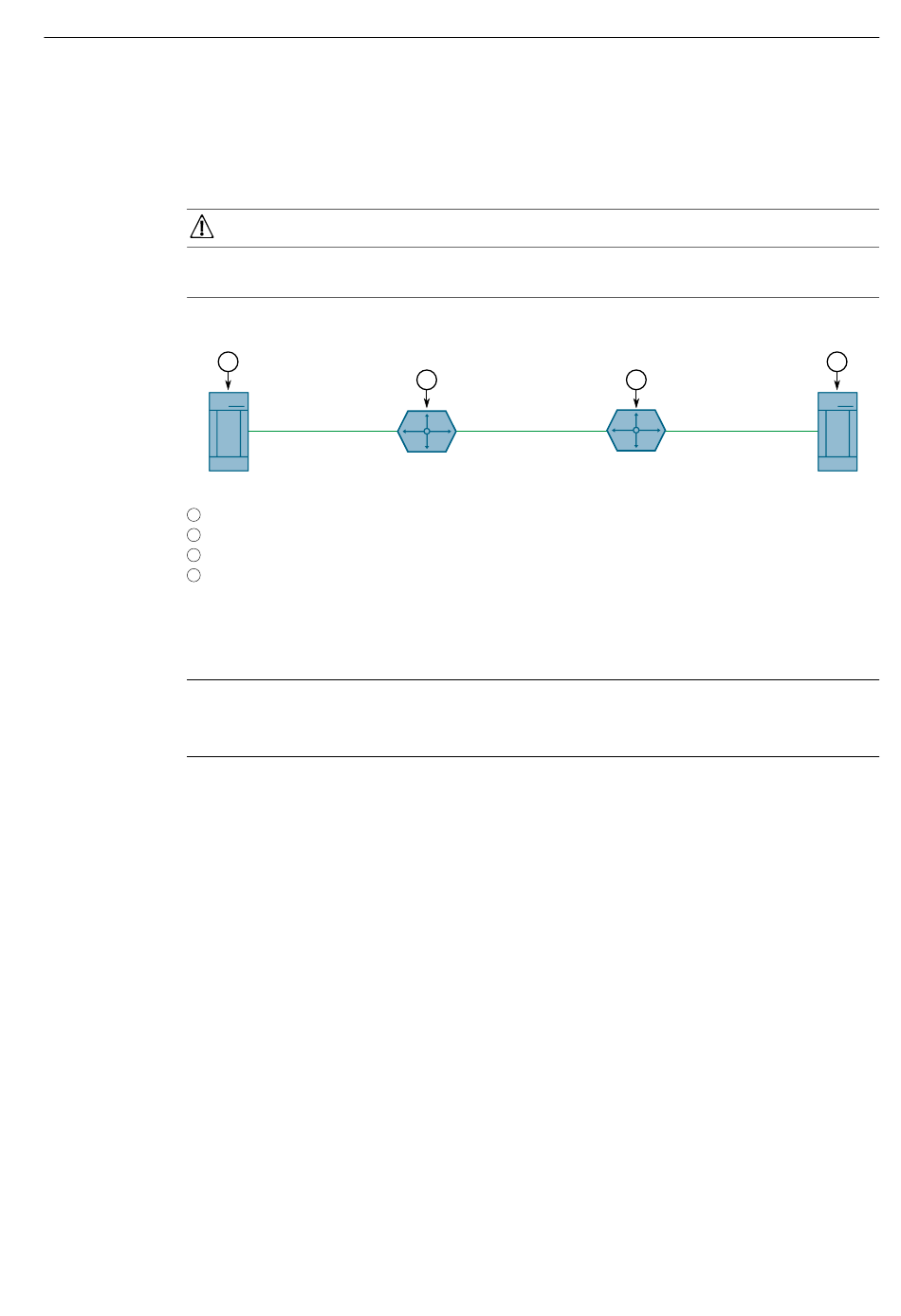

Abbildung 8.2
Zum Replizieren der Topologie gehen Sie wie folgt vor:
Hinweis
Host 1 und Host 2 können entweder ein Layer-2-Gerät oder ein PC sein. Spezifische
Konfigurationsanweisungen finden Sie in der OEM-Dokumentation.
1.
2.
198
NOTICE
1
P1 VLAN1 P2
192.168.0.48 192.168.0.28
Host 1
S1
S2
Host 2
Topologie – Layer-3-Switching mit zwei Switches
Konfigurieren Sie Host 1 gemäß der Topologie wie folgt:
a. Schließen Sie P1 an P2 von RUGGEDCOM ROS-Gerät 1 an.
b. Weisen Sie der Schnittstelle P1 die IP-Adresse 192.168.0.48 zu.
c. Stellen Sie das Standard-Gateway auf 192.168.0.28 ein.
Konfigurieren Sie Host 2 gemäß der Topologie wie folgt:
a. Schließen Sie P6 an P5 von S2 an.
b. Weisen Sie der Schnittstelle P6 die IP-Adresse 192.168.2.29 zu.
c. Stellen Sie für das Standard-Gateway 192.168.2.92 ein.
2
P3 VLAN3
192.168.3.92
192.168.3.28
S1
3
P4 P5
VLAN2
192.168.2.92
192.168.2.29
S2
Konfigurationshandbuch, 01/2021, C79000-G8900-1486-01
4
P6
HOST 2
