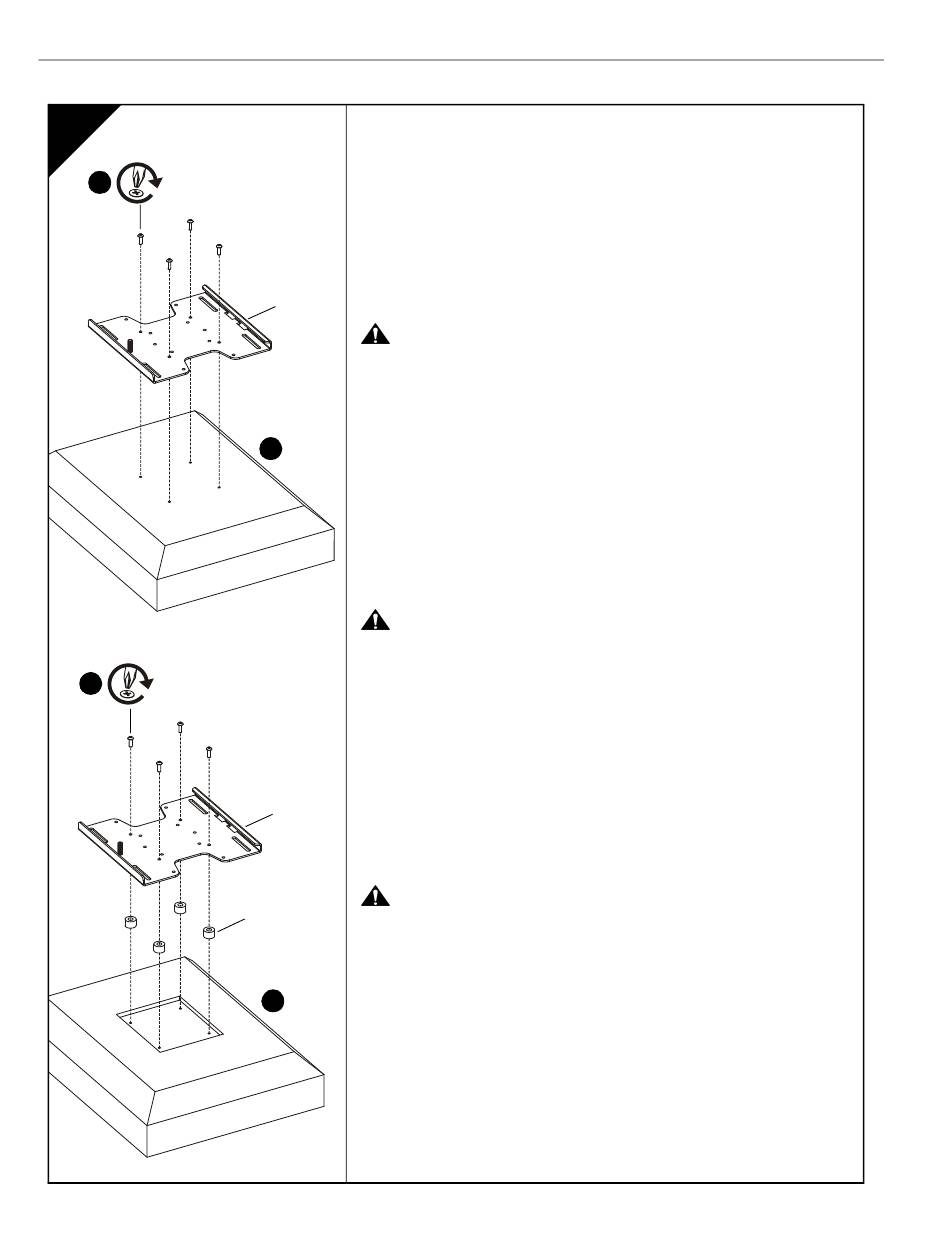

INSTALAÇÃO DA PLACA FRONTAL NO MONITOR
Monitor em conformidade com VESA
IMPORTANTE!
200 x 200 mm, avance para "INSTALAÇÃO DOS SUPORTES NO MONITOR."
Caso contrário, continue conforme indicado abaixo.
NOTA:
Apresentada uma área de montagem de 100 x 100 mm; as áreas
de montagem de 75 x 75 mm, 100 x 200 mm e 200 x 200 mm são
semelhantes.
1. Pouse a face do monitor na superfície protectora.
E
AVISO:
monitor! Os parafusos adequados ajustar-se-ão facilmente aos orifícios de
montagem do monitor.
2. Seleccione o diâmetro dos parafusos examinando os sacos de ferragens
"A" a "D" (8 mm, 6 mm, 5 mm ou 4 mm) e comparando-os com os orifícios
1 de montagem do monitor.
3. Seleccionar os separadores:
• Se os orifícios de montagem não forem entalhados e a placa frontal (E)
puder ficar bem assente no monitor, não são necessários separadores.
• Se os orifícios de montagem forem entalhados, ou se houver
saliências a impedir que a placa frontal (E) fique bem assente no
monitor, devem utilizar-se separadores (GA ou GB). Seleccione
o separador mais curto que forneça o preenchimento adequado.
Todos os separadores devem ter o mesmo comprimento.
AVISO:
o seu monitor! Os parafusos adequados ajustar-se-ão adequadamente sem
tocarem no fundo dos orifícios de montagem do monitor.
4. Escolha o comprimento dos parafusos:
• Com a mão, insira o parafuso de MENOR comprimento e com o
diâmetro seleccionado (AA, BA, CA ou DA) no orifício de montagem
do monitor, através da placa frontal (E) e da porca separadora
seleccionada (GA ou GB, se necessário). Não APERTE o parafuso
nesta altura.
• O comprimento adequado do parafuso requer que a base da cabeça
E
do parafuso passe acima da placa frontal (E) com uma distância igual
ou superior ao diâmetro do parafuso. Se o comprimento do parafuso
for inadequado, insira um parafuso maior. Seleccione o parafuso mais
curto que se destaque a distância necessária.
AVISO:
GA x4, GB x4
5. Instale cuidadosamente os parafusos seleccionados. Certifique-se
do seguinte:
• A cavilha roscada deve ficar voltada na direcção do fundo do monitor, e
1
• todos os orifícios de montagem do monitor relevantes (4 ou 6) devem
ser utilizados.
6. Avance para "INSTALAÇÃO DO MONITOR NO CONJUNTO DO BRAÇO."
Se o seu monitor tiver uma área de montagem superior a
Utilizar parafusos de diâmetro inadequado pode danificar o seu
Utilizar parafusos de comprimento inadequado pode danificar
Não aperte demasiado os parafusos!
